Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 35,IP66, М40х1,5 | T06014-4035 DKC ДКС

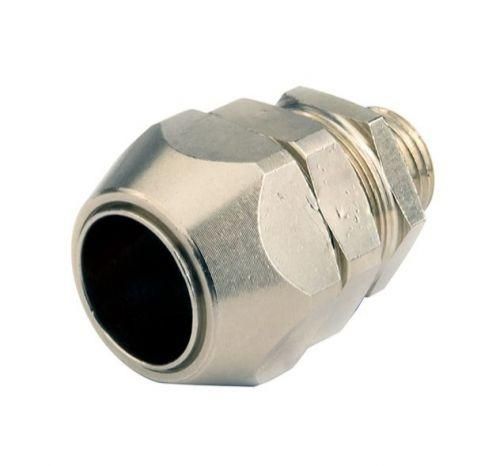

Муфта металлорукав в гладкой изоляции в оплетке-коробка DN 35, IP66, М40х1,5 от бренда DKC (ДКС), артикул t06014-4035, предназначена для надёжного ввода металлорукава в оборудование и распределительные коробки с обеспечением герметичности и механической фиксации.

Назначение и область применения

Муфта используется для подключения металлорукава с гладкой изоляцией (например, серии 607ETX) к корпусам, шкафам, щиткам и распаечным коробкам. Обеспечивает плотную фиксацию оплетки с трёх сторон, предотвращает её проворачивание и выскальзывание. Подходит для прокладки кабелей в условиях повышенной запылённости, влаги и механических нагрузок - например, на заводах, в цехах, на транспорте, в системах автоматизации.

Технические характеристики

• Номинальный диаметр металлорукава: 35 мм
• Резьба входа: M40×1,5 - внешняя, метрическая, совместима с соответствующими гайками и отверстиями
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко моется, сохраняет внешний вид
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; совместима с IP67 при правильном монтаже
• Рабочий температурный диапазон: от -40 C до +80 C
• Форма: прямолинейная, без угловых поворотов
• Цвет: серый

Совместимость и монтаж

Муфта рассчитана на установку в отверстия с внутренней резьбой M40×1,5 - например, в стенках металлических шкафов или распределительных коробок. Для герметизации рекомендовано использовать комплектную гайку и уплотнительную прокладку (приобретаются отдельно). Установка выполняется путём ввинчивания муфты в отверстие, после чего металлорукав вставляется внутрь и зажимается за счёт конструктивной фиксации оплетки. Диаметр посадочного места под рукав - 35 мм, что соответствует стандартному размеру серии 607ETX.

Безопасность и стандарты

Изделие соответствует требованиям по степени защиты IP66, что гарантирует безопасную работу в средах с высокой влажностью, брызгами воды и пылью. Никелированное покрытие снижает риск электрохимической коррозии. Соответствие стандартам IEC 60529 и EN 60079-0 для взрывозащищённых зон не указано - применение в таких зонах требует дополнительной проверки.

Преимущества

• Двойная фиксация: одновременно удерживает оплетку и обеспечивает герметичность ввода
• Устойчивость к коррозии благодаря никелированию латуни - долгий срок службы даже в агрессивных средах
• Высокая прочность материала - латунь выдерживает значительные механические усилия при затяжке
• Герметизация IP66 позволяет использовать в открытых помещениях и на улице при условии правильной сборки
• Подходит для массового монтажа - простая и быстрая установка без специнструментов

Ограничения применения

• Не предназначен для использования с металлорукавами других типов - только с гладкой изоляцией (серия 607ETX)
• Не имеет встроенной уплотнительной прокладки - требуется докупать её отдельно для достижения максимальной герметичности
• Не рекомендуется для применения в условиях постоянного погружения в воду - IP66 не эквивалентен IP68
• Работает только с резьбой M40×1,5 - несовместима с другими размерами без переходников

Примеры использования

• Ввод металлорукава в силовые щиты на производстве
• Подключение датчиков и исполнительных механизмов на конвейерах
• Прокладка кабеля от частотного преобразователя к двигателю в цеху
• Заводка кабелей в распределительные коробки на объектах ЖКХ
• Монтаж в системах управления технологическими процессами (АСУ ТП)

Практические советы

• Перед установкой проверьте, чтобы отверстие в корпусе имело точно такую же резьбу - M40×1,5. Несоответствие вызовёт деформацию или протечку.
• Обязательно используйте уплотнительную прокладку и гайку - они обеспечивают герметичность, особенно при вибрациях.
• Не перетягивайте муфту - латунь мягче стали, и избыточный момент может повредить резьбу.
• При работе в холоде (-30 C и ниже) убедитесь, что материал не стал хрупким - перед монтажом дайте изделию адаптироваться к температуре.
• Этот элемент - часть серии Cosmec от DKC. Для единообразия системы лучше выбирать все компоненты из этой же серии.
