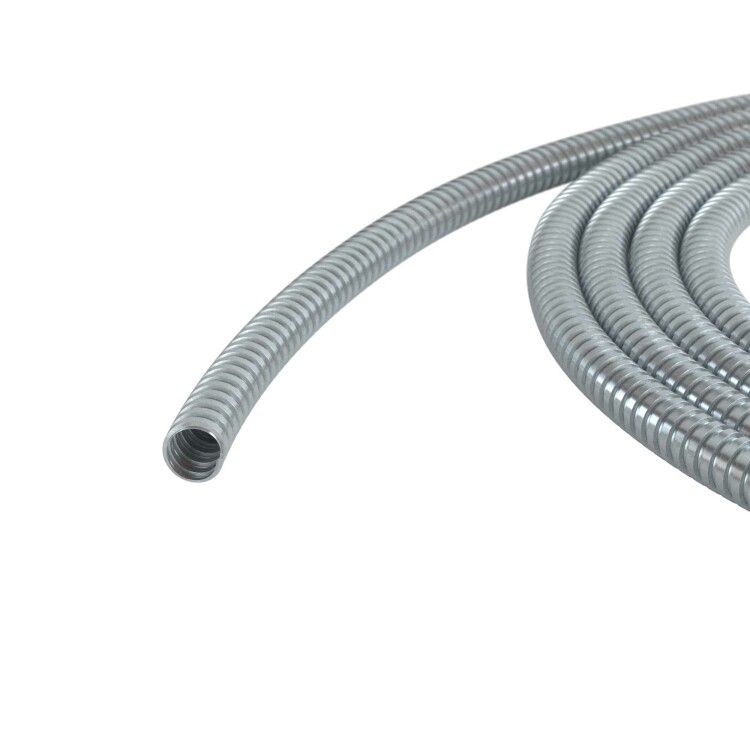

Металлорукав из оцинкованной стали DN 35мм D внутренний =35.0 мм наружный=39.5 IP40 25м - 667R3539 ДКС

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r3539 предназначен для защиты и организации прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Благодаря прочной оцинкованной конструкции и гибкости, он надежно служит в промышленных и жестких внешних условиях.

Назначение и область применения

Металлорукав DKC 667r3539 используется для защиты электрических, телефонных, компьютерных и телевизионных кабелей, проложенных изолированными проводами или шнурами. Подходит для установки внутри зданий, в производственных помещениях, на технологических линиях, в распределительных щитах и на участках с риском механических повреждений. Применяется там, где требуется защита от ударов, давления и случайного контакта, но не нужна герметичность.

Технические характеристики

• Номинальный диаметр: 35 мм
• Внутренний диаметр: 35,0 мм
• Наружный диаметр: 39,5 мм
• Материал: сталь с оцинкованным покрытием
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Длина бухты: 25 метров
• Температура эксплуатации: от –60 C до +250 C
• Статический радиус изгиба: 90 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Прочность на разрыв: 500 Н
• Прочность на сжатие: 750 Н
• Гибкость: да - легко изгибается без потери формы
• Сопротивление горению: материал не поддерживает распространение пламени
• Электрические свойства: проводящие (не изолирует от напряжения!) - требует заземления
• Уплотнение: отсутствует - не предназначена для влажных сред
• Цвет: серый
• Соответствие стандартам: DIN EN 61386-23

Совместимость и монтаж

Металлорукав DKC 667r3539 совместим со стандартными фитингами и соединительными элементами для металлорукавов диаметром 35 мм. Для монтажа используются зажимы, муфты и переходники с резьбой G½" или G¾". Установка возможна как вдоль стен, так и вдоль оборудования. Кабели заправляются через открытые торцы - перед этим необходимо зачистить края, чтобы не повредить изоляцию. Обязательно соблюдайте минимальный радиус изгиба 90 мм - превышение вызывает деформацию замка и снижение прочности. Монтаж при температуре ниже –45 C не рекомендуется - материал становится хрупким.

Безопасность и стандарты

Изделие соответствует европейскому стандарту DIN EN 61386-23, который регламентирует требования к металлическим трубкам и рукавам для электропроводки. Степень защиты IP40 обеспечивает безопасную работу в помещениях с пылью и твердыми частицами, но не защищает от влаги. Поскольку металлорукав проводит ток, обязательна его связь с системой заземления. Без заземления использование недопустимо!

Преимущества

• Высокая механическая прочность - выдерживает давление и удары
• Оцинкованная сталь - устойчивость к коррозии даже в сырых помещениях
• Широкий температурный диапазон - работает в холодильниках и рядом с нагревательными приборами
• Гибкость и легкость изгиба - удобство прокладки в сложных трассах
• Усиленный замок - предотвращает раскрытие при изгибе
• Негорючесть - не способствует распространению огня

Ограничения применения

• Не применяется во влажных, подземных или наружных условиях - отсутствует уплотнение и степень защиты IP40 не защищает от воды
• Не является электроизоляцией - все кабели должны иметь свою собственную изоляцию; сам рукав проводит ток
• Запрещено использовать при температурах ниже –60 C - возможна потеря пластичности
• Не подходит для прокладки в местах постоянного перегиба или вибрации - может возникнуть усталостная трещина
• Не рекомендуется применять в пищевой и фармацевтической промышленности - отсутствуют требования к гигиеничности

Примеры использования

• Защита силовых кабелей на конвейерах в цехах
• Прокладка сигнальных проводов между станками и пультами управления
• Обустройство кабельных трасс в распределительных щитах
• Фиксация проводов в системах автоматизации с частыми перемещениями
• Монтаж вентиляционных и осветительных сетей в производственных залах

Практические советы

• Перед монтажом проверьте внутреннюю поверхность рукава - удалите острые края после резки, используя файл или наждак
• При необходимости удлинения используйте только совместимые соединители - не скручивайте рукава друг с другом
• Для фиксации на вертикальных поверхностях применяйте кронштейны с шагом не более 1,5 м
• При работе в условиях вибраций закрепляйте рукав с обоих концов и избегайте длинных свободных участков
• Не забудьте подключить металлорукав к контуру заземления - это обязательное условие безопасности
• Храните бухты в сухом месте - хотя оцинковка защищает от коррозии, длительное воздействие влаги снижает срок службы
