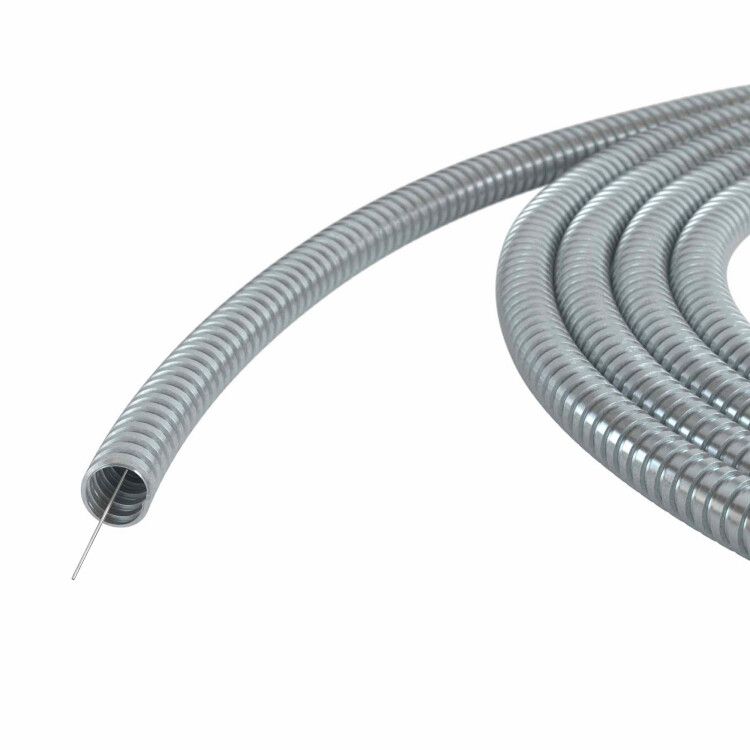

Металлорукав из оцинкованной стали DN 35мм, Dвн 35,0 мм, Dнар 39,5 IP40, с протяжкой, 50м | 667R353950P DKC ДКС

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r353950p - гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки. Протяжка упрощает заполнение рукава, а оцинкованная сталь обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r353950p предназначен для защиты электрических, слаботочных и телекоммуникационных кабелей от механических повреждений, перегрева и внешних воздействий. Подходит для прокладки внутри зданий, в шахтах, каналах, на производствах, где требуется гибкость и надёжность. Часто используется в системах автоматизации, на станках, конвейерах, в распределительных щитах.

Технические характеристики

• Номинальный диаметр: 35 мм
• Внутренний диаметр: 35,0 мм
• Наружный диаметр: 39,5 мм
• Материал: оцинкованная сталь
• Тип: гибкий металлорукав
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, не защищён от воды
• Длина: 50 метров в бухте
• Разрывное усилие: 500 Н
• Температурный диапазон: от –60 C до +250 C
• Обшивка: отсутствует - поверхность голая, без пластиковой или текстильной оплётки
• Протяжка: есть - стальная проволока для протяжки кабеля через весь рукав

Совместимость и монтаж

Металлорукав DKC (ДКС) артикул 667r353950p совместим со стандартными фитингами и муфтами для труб диаметром 35–40 мм. Для монтажа используйте хомуты, клеммы или крепления с подходящим внутренним диаметром. Гибкость позволяет прокладывать рукав с радиусом изгиба более 80 мм без потери целостности. Протяжка уже установлена - её можно использовать для затяжки кабеля без предварительного введения лассо или шнура. Обязательно проверьте соответствие наружного диаметра 39,5 мм месту крепления - например, в проходных пластинах или корпусах оборудования.

Безопасность и стандарты

Металлорукав соответствует требованиям к механической защите кабелей согласно ГОСТ Р 50571.5.52 и IEC 61386-2-1. Степень защиты IP40 исключает попадание твёрдых предметов, но не гарантирует защиту от влаги - не применять во влажных помещениях, на улице или там, где возможен контакт с водой. Температурный диапазон допускает использование рядом с нагреваемыми элементами, но не рекомендован для постоянного контакта с открытым пламенем.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары, сдавливание
• Гибкость - легко формируется под нужный угол без специальных инструментов
• Протяжка в комплекте - экономит время при прокладке кабелей
• Оцинкованная сталь - устойчивость к коррозии в сухих и умеренно агрессивных средах
• Широкий температурный диапазон - работает в холодильных камерах и около печей

Ограничения применения

• Не предназначен для открытой прокладки на улице - IP40 не защищает от влаги
• Не следует использовать в помещениях с постоянной влажностью (>80%) или риском брызг/конденсата
• Отсутствие обшивки делает поверхность острым - требует аккуратного обращения при монтаже
• Не подходит для прокладки в местах с частыми вибрациями выше 10 Гц - возможна усталость материала
• Запрещено перегибать с радиусом менее 80 мм - риск деформации и повреждения протяжки

Примеры использования

• Защита силового кабеля от двигателя к частотному преобразователю на конвейере
• Прокладка сигнальных проводов между датчиками и контроллером в цехе
• Подключение термопар к панели управления в печи с температурой до 200 C
• Интерьерная прокладка в шахте лифта или вентканале
• Формирование трассы в труднодоступных участках - например, вокруг колонн или труб

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 35 мм был достаточен для суммарного сечения кабелей - не забудьте про коэффициент заполнения (не более 40% площади сечения)
• При использовании нескольких рукавов - закрепляйте каждый отдельно, не перегружайте одну точку крепления
• Чтобы не повредить протяжку при затяжке - не используйте слишком жесткие кабели с толстой оболочкой; лучше применять мягкие многожильные
• При необходимости резки - используйте ножницы по металлу, после чего удалите заусенцы, чтобы не повредить изоляцию кабеля
• Храните бухту в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой
