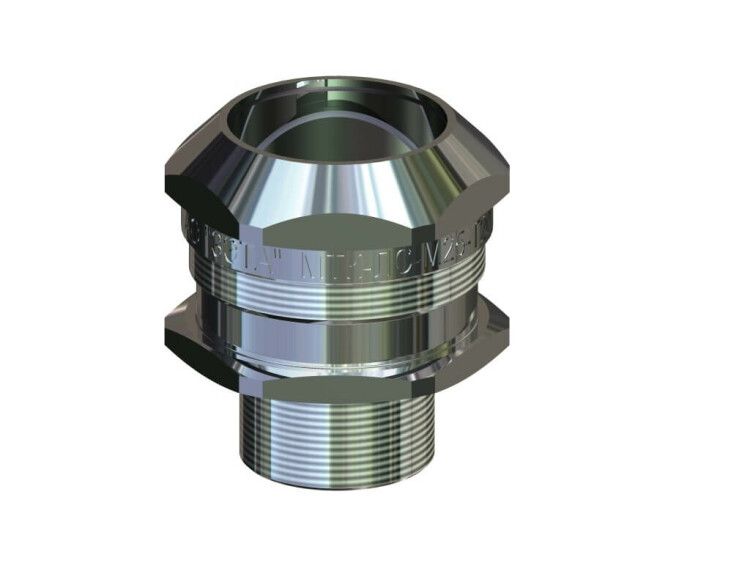

Муфта вводная труба-корпус МТК-ЛС-М40-Т40 IP67 ГОФРОМАТИК - zeta45623 ЗЭТА

Муфта вводная труба-корпус МТК-ЛС-М40-Т40 IP67 от ЗЭТА Новосибирск предназначена для герметичного ввода металлической трубы в электротехнические корпуса, обеспечивая надёжную защиту от пыли и воды даже при кратковременном погружении. Артикул zeta45623 соответствует требованиям промышленного оборудования, работающего в агрессивных средах.

Назначение и область применения

Муфта вводная труба-корпус МТК-ЛС-М40-Т40 IP67 используется для соединения металлической трубы с корпусом электрооборудования - например, распределительными шкафами, коробками, пультами управления. Применяется там, где требуется высокая герметичность и устойчивость к внешним воздействиям: на производствах, в системах автоматизации, на объектах с высокой влажностью или агрессивной средой.

Технические характеристики

• Диаметр условного прохода: 40 мм - подходит для труб с наружным диаметром до 40 мм
• Наружная резьба: M40×1.5 - стандартизированный метрический тип крепления
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м на 30 минут
• Материал корпуса: латунь никелированная - коррозионностойкая, с гладкой полированной поверхностью
• Уплотнение: силикон - эластичный, долговечный, работает при экстремальных температурах
• Диапазон рабочих температур: от –60 C до +150 C - подходит для холодных регионов и нагреваемых зон
• Климатическое исполнение: УХЛ1 - рассчитана на работу в условиях умеренного и холодного климата с возможностью эксплуатации под открытым небом
• Состав: без галогенов - безопасна при горении, соответствует нормам пожарной безопасности
• Цвет: серый - визуально отличается от других элементов, удобен для идентификации

Совместимость и монтаж

Муфта вводная труба-корпус МТК-ЛС-М40-Т40 IP67 совместима с металлическими трубами наружным диаметром до 40 мм. Для установки:

• Вставьте трубу внутрь муфты до упора
• Наденьте цанговый зажим и накидную гайку
• Затяните гайку рукой, затем доведите моментом до плотного прилегания - не перетягивать!
• Подключите резьбу M40×1.5 к корпусу устройства - используйте подходящий ответный фланец или переходник

Полированная поверхность снижает риск застревания грязи и облегчает очистку. Цанговый зажим обеспечивает равномерное давление на трубу без повреждения её стенок.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP67 и выполнено из материалов, не содержащих галогенов - что исключает выделение токсичных веществ при возгорании. Климатическое исполнение УХЛ1 гарантирует работоспособность в условиях, близких к суровым. Произведён в соответствии с технологическими стандартами, применяемыми в промышленной электротехнике.

Преимущества

• Высокая механическая прочность благодаря латуни с никелевым покрытием
• Уплотнение из силикона сохраняет эластичность при минусовых температурах
• Отсутствие галогенов делает изделие безопасным для закрытых помещений и систем с требованием к пожарной безопасности
• Устойчивость к химическим средам: кислотам, щелочам, маслам, фреонам, антифризам и соляным растворам
• Полировка поверхности предотвращает образование коррозии и затрудняет накопление загрязнений

Ограничения применения

• Не предназначен для работы с трубами из пластиков или композитов - только с металлическими
• Рабочее давление не указано; не рекомендуется использовать в системах под высоким давлением без проверки допустимости
• Не следует применять в условиях постоянного погружения - IP67 допускает лишь временное воздействие воды
• Резьба M40×1.5 имеет специфический шаг - не заменяйте на другие типы (G, NPT и т.п.) без адаптера

Примеры использования

• Ввод силового кабеля через металлическую трубу в корпус частотного преобразователя на заводе
• Герметизация входа трубы в взрывозащищённый ящик на нефтегазовой платформе
• Подключение трубопровода к контроллеру в холодильной камере с высокой влажностью
• Монтаж в системах автономного освещения на открытых площадках в регионах с зимними температурами ниже –40 C

Практические советы

• Перед монтажом проверьте, чтобы диаметр трубы не превышал 40 мм - иначе цанговый зажим не сможет надёжно зафиксировать её
• При использовании в морских условиях периодически осматривайте резьбовые соединения - хотя материал устойчив к соли, механический износ всё же возможен
• Не применяйте смазку на резьбе, если она не указана производителем - силиконовое уплотнение само создаёт достаточное трение
• Артикул zeta45623 - один из вариантов серии МТК; при замене убедитесь, что выбрана именно модель с силиконовым уплотнением, а не резиной МБС
• Для сложных условий (частые перепады температур) рекомендуется дополнительно фиксировать трубу на расстоянии 1–2 м от муфты, чтобы снизить нагрузку на резьбу
