Муфта вводная ВМ(90)-38 | 61383 Fortisflex КВТ

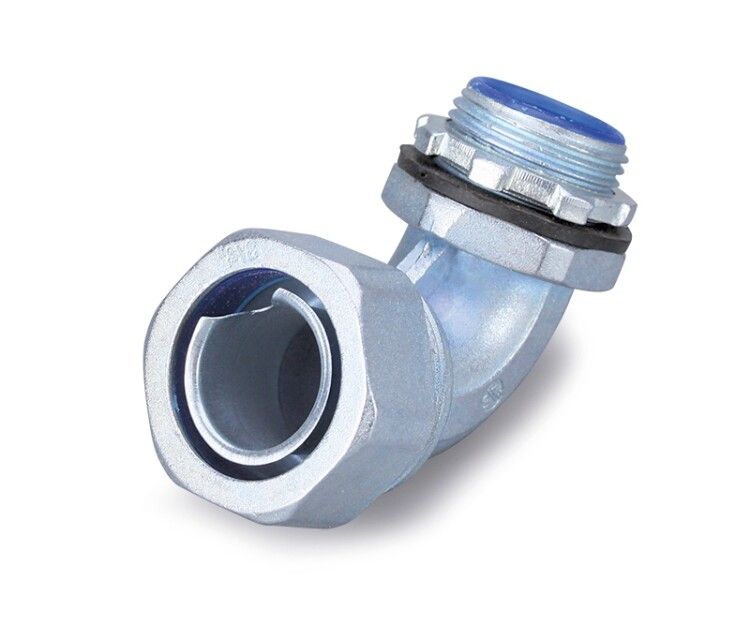

Муфта вводная ВМ(90)-38 от Fortisflex и КВТ предназначена для герметичного ввода металлорукава в корпуса электрооборудования с поворотом на 90 градусов. Применяется в промышленной автоматике там, где требуется надёжная фиксация и защита от пыли и брызг воды.

Назначение и область применения

Муфта вводная ВМ(90)-38 используется для вывода металлорукава из корпуса распределительного шкафа, щита или другого устройства под углом 90°. Она обеспечивает герметичное соединение между металлическим рукавом и корпусом через резьбу. Подходит для установки в условиях промышленной среды - на заводах, в цехах, на транспорте, где есть риск попадания пыли и влаги.

Технические характеристики

• Номинальный диаметр: 37,5 мм - соответствует внешнему диаметру стандартного металлорукава диаметром 38 мм;
• Угол поворота: 90° - позволяет менять направление проводки без дополнительных переходников;
• Резьба: G 1½ (1 1/2") - внутренняя резьба для подключения к ответному элементу СТМ(Р);
• Длина резьбы: 18 мм - достаточна для плотного захода в корпус с толщиной стенки до 12–14 мм;
• Тип соединения: резьбовое - уплотнение достигается за счёт накручивания на резьбовой выход корпуса;
• Материал корпуса: цинковый сплав (литьё под давлением) - прочный, устойчив к механическим нагрузкам, но требует осторожного обращения;
• Степень защиты IP54: защита от пыли (не полностью герметично, но пыль не проникает в количестве, нарушающем работу) и от брызг воды со всех сторон;
• Температурный диапазон: от –60 C до +120 C - работает в холодных помещениях и рядом с нагреваемым оборудованием;
• Покрытие: необработанное - поверхность без антикоррозийного слоя, рекомендуется применять в сухих или контролируемых средах;
• Цвет: стальной - естественный цвет цинкового сплава после литья.

Совместимость и монтаж

Муфта вводная ВМ(90)-38 совместима с резьбовыми элементами СТМ(Р) и следующими типами металлорукавов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа необходимо:

• Завинтить муфту в резьбовое отверстие корпуса до упора - используйте ключ, чтобы не перегнуть резьбу;
• Вставить металлорукав в канал муфты - он должен входить свободно, без усилия;
• Затянуть зажимную гайку на рукаве - она должна плотно прилегать к корпусу муфты, не деформируя его;
• Проверить герметичность - при необходимости добавьте уплотнительную ленту на резьбу корпуса перед установкой.

Внимание: посадочный диаметр 37,5 мм требует точного соответствия внешнего диаметра металлорукава - не подходят рукава меньше 35 мм или больше 40 мм.

Безопасность и стандарты

Муфта вводная ВМ(90)-38 соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в закрытых производственных помещениях. Отсутствие специального покрытия не снижает функциональность, но требует контроля условий эксплуатации. Нельзя использовать в агрессивных химических средах, солевых туманах или на открытых площадках без дополнительной защиты.

Преимущества

• Поворот на 90° позволяет компактно организовать трассировку кабелей в ограниченном пространстве;
• Высокая температурная стойкость - подходит для работы рядом с двигателями, печами, нагревательными элементами;
• Простая и проверенная резьбовая система - не требует сварки, клея или специнструментов;
• Литьё под давлением даёт равномерную толщину стенок и высокую механическую прочность;
• Поддерживается широким кругом популярных моделей металлорукавов - легко заменить при ремонте.

Ограничения применения

• Не предназначен для постоянного контакта с водой - IP54 не гарантирует герметичность при погружении или напорной струе;
• Необработанная поверхность подвержена окислению в сырых или солёных средах - не применяйте в морских портах, пищевой промышленности с частой мойкой;
• Цинковый сплав менее устойчив к коррозии, чем нержавеющая сталь - в агрессивных средах предпочтительнее модели из INOX;
• Не допускается использование с пластиковыми или гибкими неметаллическими рукавами - только с жесткими металлорукавами указанного типа.

Примеры использования

• Ввод кабелей в шкаф управления станком с изменением направления трассировки;
• Герметизация прохода металлорукава через стенку распределительного щита в цехе с повышенной запылённостью;
• Соединение двух участков металлорукава под прямым углом внутри технологической линии;
• Фиксация кабельного ввода в корпусе насосной станции, где нужна защита от брызг, но нет прямого воздействия воды.

Практические советы

• Перед установкой проверьте, чтобы резьба на корпусе была целой - повреждённая резьба снижает герметичность;
• Если вы используете длинный металлорукав, учитывайте вес - он может создавать нагрузку на муфту; лучше закрепите рукав дополнительно;
• Для длительной службы в условиях влажности можно смазать резьбу термостойкой смазкой (например, на основе силикона);
• Артикул 61383 - это единственный номер для заказа этой конкретной модели; другие аналоги с похожим названием могут отличаться по резьбе или материалу;
• Если вам нужна защита выше IP54 - рассмотрите варианты с IP66/IP67, но они будут дороже и иметь другой дизайн.
