Пресс гидравлический помповый для пробивки отверстий ПГПО-60 серия МАСТЕР - 53137 КВТ

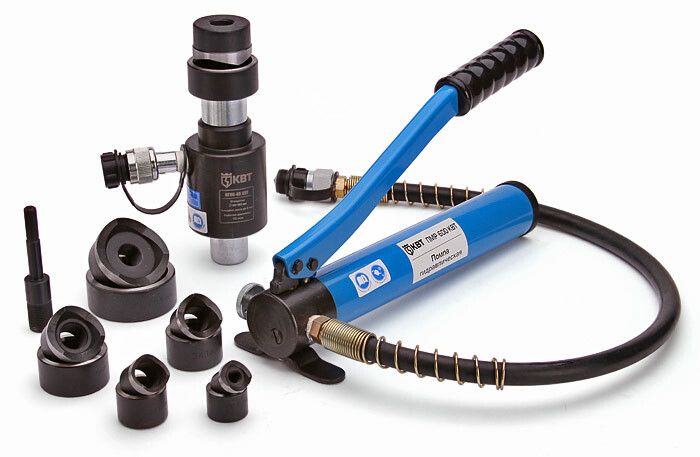

Гидравлический пресс ПГПО-60 от КВТ - это портативный инструмент для точной пробивки отверстий в листовой стали, предназначенный для быстрого и надёжного электромонтажа. Комплект включает пресс, помпу, восемь сменных перфоформ и кейс, что делает его удобным решением для работ на объектах.

Назначение и область применения

Пресс ПГПО-60 используется для создания круглых и щелевых отверстий в листовом металле без сверления, резки или нагрева. Подходит для монтажа электрошкафов, распределительных устройств, кабельных трасс и других задач в сфере электромонтажа. Инструмент особенно эффективен при работе с листовой сталью ST 37 толщиной до 3 мм.

Технические характеристики

• Тип привода: гидравлический, ручной насос (помпа ПМР-7003)
• Максимальное усилие: 10 тонн
• Диаметр отверстия: до 47 мм
• Толщина пробиваемого материала: сталь ST 37 - до 3 мм, нержавеющая сталь - до 1.5 мм
• Диаметр корпуса пресса: 150 мм
• Количество сменных перфоформ: 8 пар (матрица + пуансон)
• Диапазон диаметров перфоформ (ISO): 16.2–47 мм
• Диапазон диаметров перфоформ (PG): 9–36 мм
• Вес пресса: 5.6 кг, вес всего комплекта: 8.9 кг
• Габариты кейса: 480×350×150 мм
• Материал: сталь
• Цвет: серый/синий

Совместимость и монтаж

Пресс ПГПО-60 работает совместно с помпой ПМР-7003 через гидравлический рукав длиной 1.3 м. Для установки перфоформы используются две резьбовые шпильки M10/20 и M20/20. Каждая перфоформа - это пара «матрица - пуансон». Установка происходит просто: матрица фиксируется в нижней части пресса, пуансон - в верхней. После закрепления оператор накачивает масло в систему, и пресс автоматически выдавливает отверстие.

Инструмент требует ровной поверхности и устойчивой опоры. Пробивка выполняется в один ход - без необходимости перемещения или переустановки.

Безопасность и стандарты

Пресс ПГПО-60 соответствует требованиям безопасности для ручного гидравлического оборудования. Все соединения герметичны, система предохраняет от перегрузки. Работа с инструментом допускается только в условиях, исключающих попадание воды внутрь гидросистемы. Не использовать в взрывоопасных средах.

Преимущества

• Не требует электропитания - работает в любых условиях, даже без доступа к сети
• Высокая скорость формирования отверстий - замена сверления на пробивку экономит время
• Чёткая форма отверстия без зазубрин и деформаций краёв
• Перфоформы до Ø28.3 мм имеют разрезную высечку - предотвращает застревание отхода
• Щелевой пуансон позволяет делать прямоугольные отверстия для креплений
• Компактный кейс обеспечивает удобство транспортировки и хранения

Ограничения применения

• Не предназначен для пробивки материалов толще 3 мм (ST 37) или 1.5 мм (нержавеющая сталь)
• Не подходит для твёрдых сплавов, чугуна, меди или алюминия толще указанных значений
• Запрещено применять при температуре ниже -10C - гидравлическое масло теряет текучесть
• Не рекомендуется длительная работа без отдыха - риск перегрева гидросистемы
• Не использовать с неоригинальными перфоформами - возможна потеря точности и повреждение пресса

Примеры использования

• Пробивка отверстий под кабельные вводы в корпусах электрощитов
• Формирование крепёжных отверстий для монтажа DIN-рейки
• Создание щелевых отверстий под болты в панелях распределительных устройств
• Ускоренная подготовка листов перед сборкой шкафов на строительной площадке

Практические советы

• Выбирайте перфоформу по максимальному диаметру отверстия - например, для отверстия 25 мм используйте матрицу 25.4 мм
• Перед каждым использованием проверяйте уровень масла в помпе и состояние уплотнительных колец из ремкомплекта
• При пробивке в тонком металле (до 1 мм) используйте опорную втулку - она снижает прогиб и улучшает качество отверстия
• Для частого использования рекомендуется иметь запасные перфоформы: круглые МПО 15.2–64.0 мм и квадратные МПО 22×22–50.8×50.8 мм
• Храните пресс ПГПО-60 в сухом месте, в кейсе, с отсоединённым рукавом - так продлевается срок службы гидравлики
• При замене перфоформ всегда используйте обе детали - матрицу и пуансон - как пару; смешивание элементов от разных наборов недопустимо
