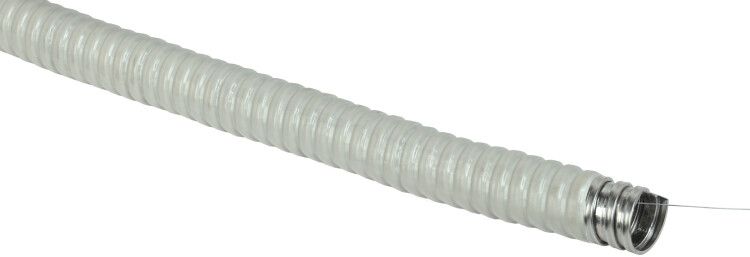

Металлорукав Р3-ЦПнг-38 d38мм с протяжкой сер. ELASTA (уп.20м) IEK CMP21-038-K41-020

Металлорукав Р3-ЦПнг-38 d38мм с протяжкой серый (20м) от бренда IEK — гибкая защищённая оболочка из оцинкованной стали с ПВХ-изоляцией, предназначенная для безопасной прокладки кабелей и проводов в сложных условиях. Артикул cmp21-038-k41-020 обеспечивает надёжную защиту от механических повреждений, влаги и пыли, а наличие протяжки упрощает монтаж.

Назначение и область применения

Металлорукав Р3-ЦПнг-38 d38мм с протяжкой серый (20м) используется для защиты кабелей, проводов и гибких шлангов от внешних воздействий: ударов, перегибов, химических агрессивных сред, влаги и пыли. Применяется там, где требуется повышенная прочность и пожаробезопасность — например, в местах с высокой проходимостью, вибрациями или возможным контактом с острыми кромками.

• Системы вентиляции, кондиционирования и отопления
• Подъёмно-транспортное оборудование (краны, элеваторы, конвейеры)
• Нефтегазовая и химическая промышленность
• Тоннели, каналы, траншеи, закрытые технологические коробы
• Внутренняя и наружная прокладка на сгораемых основаниях

Технические характеристики

• Диаметр: 38 мм — внутренний проход для кабелей, соответствует стандартному размеру для групповых сборок до 10–12 жил сечением до 10 мм² каждая
• Длина: 20 метров — одна катушка, удобна для прокладки на значительных расстояниях без стыков
• Материал корпуса: оцинкованная сталь — устойчивость к коррозии, долговечность в агрессивной среде
• Изоляция: ПВХ-пластикат — не распространяет горение, выдерживает температуру от –50°C до +50°C
• Степень защиты: IP65 — полная защита от пыли и струй воды под давлением
• Гибкость: высокая — легко изгибается радиусом не менее 150 мм без потери целостности
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Цвет: серый — стандартизированная окраска для визуального отличия от других типов рукавов
• Норматив: ГОСТ Р 53313-2009 — соответствие требованиям безопасности для электроустановок

Совместимость и монтаж

Металлорукав Р3-ЦПнг-38 d38мм с протяжкой серый (20м) совместим со всеми стандартными фитингами и муфтами для металлических рукавов диаметром 38 мм. Удобство монтажа обеспечивается наличием заводской протяжки — стальной трос внутри рукава, который позволяет протянуть кабель без дополнительных инструментов.

• Перед установкой проверьте целостность изоляции и отсутствие трещин, порезов или деформаций
• Не используйте силовые методы растяжения — это может повредить ПВХ-оболочку
• Фиксируйте рукав через каждые 1–1,5 м с помощью хомутов или креплений
• На концах рекомендуется устанавливать герметичные вводы, так как уплотнение в комплекте отсутствует
• Протяжка рассчитана на одновременное проведение нескольких кабелей — не перегружайте проходное сечение

Безопасность и стандарты

Металлорукав Р3-ЦПнг-38 d38мм с протяжкой серый (20м) соответствует ГОСТ Р 53313-2009 и имеет класс пожаробезопасности — материал не поддерживает горение. Это позволяет применять его рядом с деревянными конструкциями, в помещениях с риском возгорания и на открытых участках. Степень защиты IP65 гарантирует работу в условиях повышенной влажности, пыли и проливных осадков.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной оплетке
• ПВХ-изоляция снижает риск возникновения короткого замыкания при повреждении кабеля
• Протяжка экономит время при прокладке — не требуются отдельные тяговые устройства
• Широкий температурный диапазон (-50…+50 °C) — подходит для холодных регионов и помещений с перепадами температур
• Упаковка на катушке — минимизирует повреждения при транспортировке и хранении

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP65 не обеспечивает герметичность при длительном контакте с жидкостью
• Отсутствует уплотнение на концах — требует самостоятельной установки вводных устройств для герметизации
• Не рекомендуется для прокладки в зонах с частыми резкими изгибами под углом более 90° — это может вызвать повреждение ПВХ-слоя
• Не применяется в системах с напряжением выше 1000 В, если не предусмотрены дополнительные изоляционные решения — электрические характеристики не указаны производителем
• Не подходит для работы в средах с агрессивными растворителями (например, ацетон, бензол) — ПВХ может разрушаться

Примеры использования

• Прокладка силового кабеля от щита управления к двигателю насоса в цехе с вибрацией и масляными пятнами
• Защита сигнальных проводов в системе вентиляции, проходящих через стену между комнатой и чердаком
• Монтаж кабелей связи в туннеле метро — защита от пыли, влаги и случайных ударов
• Обвязка гибких трубопроводов в нефтеперерабатывающем комплексе — предотвращение повреждения из-за трения о металлоконструкции

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-38 d38мм с протяжкой серый (20м) при необходимости прокладывать несколько кабелей в одном канале — диаметр 38 мм позволяет вместить до 10–12 жил сечением до 10 мм²
• Для наружной прокладки в районах с зимними температурами ниже –30 °C — убедитесь, что кабель внутри также рассчитан на эти условия
• При использовании в промышленных зонах — комбинируйте с термостойкими клеммами и вводами, чтобы сохранить степень защиты IP65
• Не режьте протяжку — она служит для последующего обслуживания и замены кабелей
• Храните катушки в сухом месте, избегая прямого солнечного света — ПВХ может стать хрупким при длительном UV-воздействии
