Шланг электромонтажный ШЭМ 38 У2.5 d38мм (уп.20м) ГОФРОМАТИК zeta42712 ЗЭТА

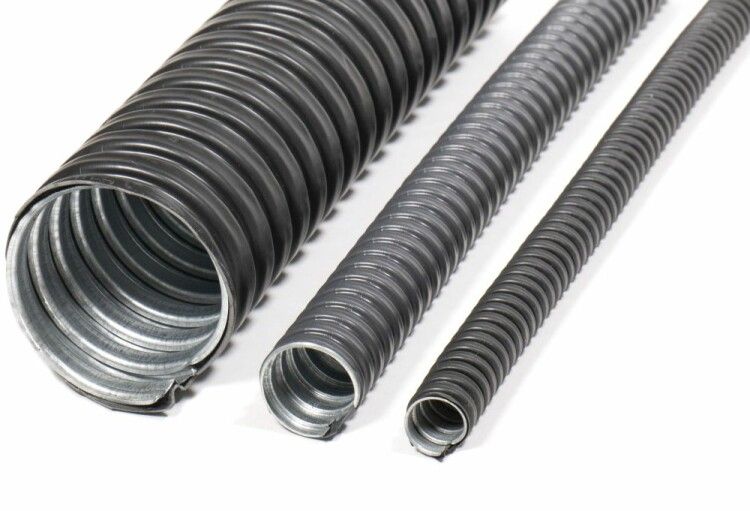

Шланг электромонтажный ШЭМ 38 У2,5 диаметр 38 мм, упаковка 20 м - это гибкий металлический рукав с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных маршрутах, где требуется механическая защита и высокая степень герметизации. Производится брендами ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС, артикул zeta42712.

Назначение и область применения

Шланг электромонтажный ШЭМ 38 У2,5 диаметр 38 мм, упаковка 20 м используется для прокладки силовых и контрольных кабелей в местах с повышенными требованиями к защите: на производствах, в цехах, на объектах с агрессивной средой, в условиях влажности, запыленности или перепадов температур. Подходит для криволинейных трасс, где жесткие трубы неприменимы. Применяется в системах автоматизации, на конвейерах, в электроустановках открытого типа, в зонах с риском механических повреждений.

Технические характеристики

• Наружный диаметр: 40,9 мм
• Внутренний диаметр: 36,4 мм - позволяет пропускать кабели с суммарным сечением до ~150 мм2
• Длина одной бухты: 20 метров
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Наружное покрытие: поливинилхлорид (ПВХ) - не поддерживает горение, защищает от влаги и химических веществ
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления
• Рабочий температурный диапазон: от –40 C до +60 C - подходит для холодных и жарких условий
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Статический радиус изгиба: 152 мм - минимальный допустимый радиус изгиба при установке
• Цвет: черный
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Шланг электромонтажный ШЭМ 38 У2,5 диаметр 38 мм, упаковка 20 м совместим со стандартными фитингами и муфтами для металлорукавов. Для надежного соединения используйте комплектующие с резьбой M40x1,5 или соответствующими зажимами. Монтаж выполняется вручную: шланг легко гнется, но не следует превышать минимальный радиус изгиба 152 мм - иначе возможна деформация структуры. Концы необходимо закрывать специальными колпачками или термоусадкой, так как уплотнение в комплект не входит. Кабель протягивается через внутреннее пространство перед окончательной фиксацией.

Безопасность и стандарты

ПВХ-покрытие шланга соответствует нормам самозатухания (не поддерживает горение). Степень защиты IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью и пылью. Материалы не содержат свинец и другие токсичные добавки. Электрическая изоляция обеспечивается за счет ПВХ-слоя - шланг предотвращает случайное прикосновение к токоведущим частям внутри. Соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61386-21 для электромонтажных каналов.

Преимущества

• Высокая механическая прочность благодаря стальной оплетке и ПВХ-оболочке
• Защита от влаги, пыли и агрессивных сред благодаря IP65 и ПВХ-покрытию
• Устойчивость к экстремальным температурам - работает даже в зимних условиях
• Не поддерживает горение - снижает риск распространения пламени
• Гибкость позволяет прокладывать трассы вокруг препятствий без дополнительных переходников
• Долгий срок службы - оцинкованная сталь не ржавеет при правильном монтаже

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Отсутствие заводского уплотнения требует самостоятельной герметизации концов при использовании во влажных зонах
• Не рекомендован для использования в зонах с постоянным ударным воздействием выше 500 Н - возможна потеря целостности
• Не подходит для прокладки в местах с частыми динамическими изгибами - рассчитан на статические трассы
• Внутренний диаметр 36,4 мм ограничивает количество и сечение одновременно прокладываемых кабелей

Примеры использования

• Прокладка кабелей управления между станком и пультом на заводе
• Защита проводов на конвейерной ленте в пищевой промышленности
• Монтаж сигнализационных линий на открытых площадках с перепадами температур
• Использование в качестве гибкого ответвления от основной электропроводки в цехе с ограниченным пространством
• Подключение датчиков в условиях сырости и пыли - например, на складах или в логистических комплексах

Практические советы

• Перед монтажом проверьте, что внутренний диаметр шланга достаточен для всех прокладываемых кабелей - учтите их суммарный наружный диаметр
• Обязательно заделайте оба конца шланга - используйте пластиковые заглушки или термоусадочные трубки с клеевым слоем
• При прокладке в холоде (ниже –20 C) согните шланг медленно - материал становится менее эластичным
• Не перегибайте шланг более чем на 152 мм радиуса - это может вызвать разрушение спирали
• При необходимости замены - можно резать шланг обычными ножницами по металлу, после чего зачистить острые края
• Храните бухты в сухом месте, избегая прямого UV-излучения - долгое воздействие солнца может ускорить старение ПВХ
