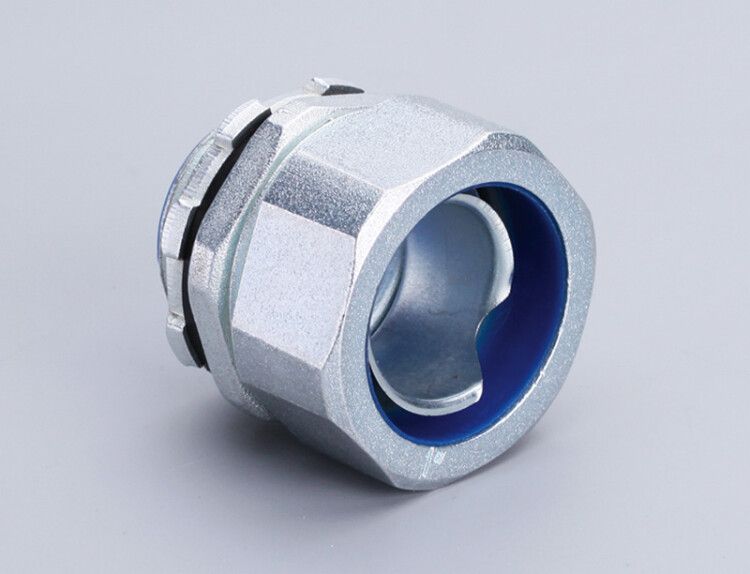

Муфта вводная ВМ-15 1/2" IP54 Fortisflex 61369

Муфта вводная ВМ-15 от Fortisflex и КВТ (артикул 61369) предназначена для надёжного и герметичного ввода металлорукава в электрооборудование, обеспечивая защиту от пыли и брызг воды при температуре от -60 до +120 C.

Назначение и область применения

Муфта вводная ВМ-15 используется для организации входа и выхода металлорукава в корпуса распределительных щитов, шкафов управления и другого промышленного оборудования. Она также применяется для герметичного соединения двух участков изолированного металлорукава через стыковку с резьбовым ответным элементом СТМ(Р). Подходит для условий промышленной автоматизации, где важна устойчивость к механическим воздействиям и внешним факторам.

Технические характеристики

• Диаметр прохода: 15 мм - позволяет пропускать металлорукав соответствующего размера;
• Размер резьбы: 1/2" - совместима с стандартными резьбовыми соединениями;
• Тип конструкции: прямолинейный - компактная форма без угловых поворотов;
• Степень защиты: IP54 - защищает от пыли (ограниченное проникновение) и брызг воды с любого направления;
• Материал корпуса: цинк, литьё под давлением - прочный, устойчивый к деформациям;
• Температура эксплуатации: -60…+120 C - работает в экстремальных условиях, включая холодные склады и нагреваемые зоны;
• Тип соединения: резьбовой - фиксация осуществляется на резьбе без дополнительных креплений;
• Габариты: 34×22×0 мм - тонкий профиль, удобен для установки в плотных конструкциях;
• Цвет: стальной - не требует окраски, соответствует промышленному дизайну;
• Покрытие поверхности: отсутствует - не имеет антикоррозийного слоя сверх базового цинка.

Совместимость и монтаж

Муфта вводная ВМ-15 совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа требуется предварительно подготовленное отверстие в стенке корпуса с резьбой 1/2". Установка выполняется вручную: муфта вворачивается в отверстие до упора, затем в её внутренний канал вставляется металлорукав. Напряжение и ток не влияют на работу устройства - она является исключительно механическим элементом крепления и герметизации.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Применение материала - цинковый сплав - обеспечивает достаточную электрическую безопасность при нормальных условиях эксплуатации. Не предназначен для работы в взрывоопасных средах или при наличии открытого пламени.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу;
• Устойчивость к широкому диапазону температур - от Arctic-условий до горячих цехов;
• Простой и быстрый монтаж без инструментов - достаточно ручного завинчивания;
• Низкий профиль (толщина 0 мм) - не выступает за грань корпуса, экономит место;
• Поддержка стандартизированных типов металлорукава - минимизирует риск несовместимости.

Ограничения применения

• Не предназначена для погружения в жидкость - IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой;
• Отсутствие специального поверхностного покрытия делает её менее устойчивой к агрессивным химическим средам (например, кислотам, щелочам);
• Не рекомендуется использовать в местах с постоянными вибрациями без дополнительной фиксации рукава;
• Не подходит для ввода неметаллических труб или кабельных жил напрямую - только для металлорукава.

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ;
• Соединение секций изолированного рукава в системе автономного освещения на производстве;
• Фиксация проводки в теплицах с высокой влажностью и перепадами температур;
• Обустройство ввода в распределительные щиты на холодильных комплексах.

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно проходить через 15-мм отверстие муфты;
• При использовании в сыром помещении дополнительно смажьте резьбу противозадирной пастой для долговечности;
• Если корпус щита тонкий (< 3 мм), используйте уплотнительную шайбу между муфтой и металлом для равномерного распределения нагрузки;
• Не затягивайте слишком сильно - переусилие может повредить резьбу или деформировать цинковый корпус;
• Для замены старой муфты - открутите ВМ-15 и установите новую того же типа; другие модели с резьбой 1/2" и диаметром 15 мм могут не подходить по форме или материалу.
