Металлорукав Р3-ЦПнг-LS 15 с протяжкой (уп.50м) Fortisflex 76646 КВТ

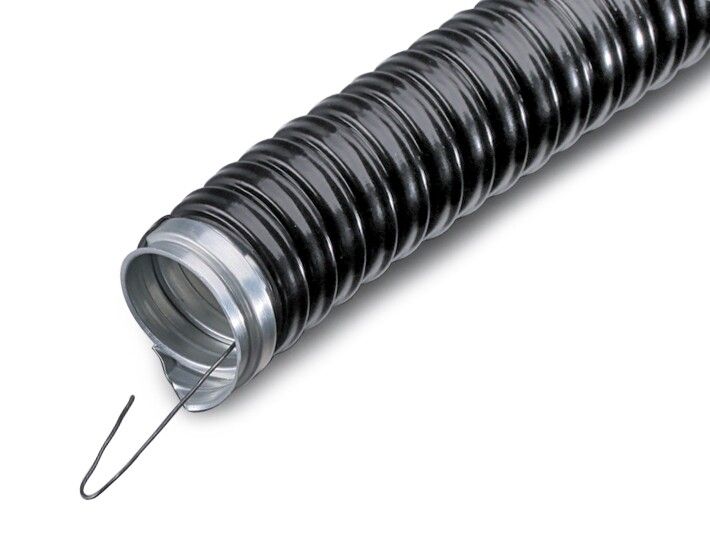

Металлорукав Р3-ЦПнг-LS 15 с протяжкой от Fortisflex — это гибкий, герметичный металлический рукав с ПВХ-оболочкой, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки и влажности. Артикул 76646 сочетает защиту IP65, ударостойкость IK07 и возможность протяжки проводов через внутреннюю стальную нить, что делает его удобным решением для сложных трасс.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 15 с протяжкой используется для организации скрытой и открытой проводки кабелей и проводов в помещениях и на улице. Он защищает электрические линии от механических повреждений, влаги, пыли и химических воздействий. Подходит для прокладки в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Может применяться в промышленных зонах, на объектах ЖКХ, энергетике и автоматизации.

Технические характеристики

• Номинальный диаметр: 15 мм
• Материал корпуса: оцинкованная стальная лента
• Оболочка: самозатухающий ПВХ с пониженным газо- и дымовыделением (LS)
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Температура эксплуатации: от –40 °C до +75 °C
• Температура монтажа: не ниже –5 °C — при более низких температурах материал становится хрупким
• Разрывное усилие: 700 Н
• Статический радиус изгиба: 48 мм — минимальный допустимый радиус изгиба при неподвижном положении
• Длина бухты: 50 метров
• Цвет: черный
• Электроизоляция: оболочка ПВХ обеспечивает защиту от поражения электрическим током
• Протяжка: стальная проволока внутри рукава для легкой затяжки кабелей
• Сертификат UL: одобрено для использования в США

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 15 с протяжкой совместим с фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с модификациями INOX. Для соединения используйте соответствующие муфты и переходники — они обеспечивают сохранение степени защиты IP65. При монтаже не перегибайте рукав меньше чем на 48 мм радиуса. Протяжка позволяет легко ввести кабель без раскрытия всей системы — достаточно закрепить один конец и потянуть за нить.

Безопасность и стандарты

• Соответствует требованиям безопасности: самозатухающая ПВХ-оболочка не поддерживает горение
• Защита от поражения электрическим током благодаря изолирующей оболочке
• Сертифицирован по UL — соответствие американским нормам электробезопасности
• Не содержит галогенов, снижает риск образования токсичных газов при возгорании

Преимущества

• Высокая гибкость — позволяет проходить сложные маршруты с множеством поворотов
• Изолированная оболочка ПВХ предотвращает контакт с проводниками и защищает от внешних факторов
• Устойчивость к коррозии благодаря цинковому покрытию стали
• Стойкость к бензину, маслам, разбавленным кислотам и щелочам — подходит для агрессивных сред
• UV-защита — не теряет прочность и цвет при длительном воздействии солнечного света
• Наличие протяжки ускоряет монтаж кабелей и исключает необходимость использования дополнительных инструментов

Ограничения применения

• Не предназначен для постоянного погружения в воду — степень защиты IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован к использованию при температуре монтажа ниже –5 °C — возможна потеря эластичности и растрескивание ПВХ
• Не следует использовать в местах с частыми динамическими изгибами — статический радиус изгиба 48 мм не рассчитан на постоянное движение
• Отсутствуют уплотнения на концах — требуется использование фитингов для достижения полной герметичности

Примеры использования

• Прокладка силового кабеля от распределительного щита к станку на заводе
• Защита сигнальных проводов в системе вентиляции на крыше здания
• Монтаж кабелей управления в холодильных камерах с перепадами температур
• Передача проводов между оборудованием в цеху с наличием масла и химикатов
• Открытая прокладка в производственных помещениях с высокой запыленностью

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-LS 15 с протяжкой, когда нужна надежная защита и быстрая прокладка — особенно там, где сложно работать с жесткими трубами
• При монтаже в холодное время года согрейте бухту до комнатной температуры минимум за 2 часа до работы
• Проверьте посадочный диаметр кабеля — он должен быть на 1–2 мм меньше внутреннего диаметра рукава (15 мм), чтобы не повредить оболочку при затяжке
• Используйте только совместимые фитинги Fortisflex — другие компоненты могут нарушить степень защиты IP65
• При необходимости резки — применяйте специальные ножницы для металлорукавов, чтобы не деформировать витки и не повредить протяжку
• Для длинных трасс с несколькими поворотами — планируйте точки доступа для замены кабеля, так как протяжка не всегда позволяет менять провода без вскрытия участка
