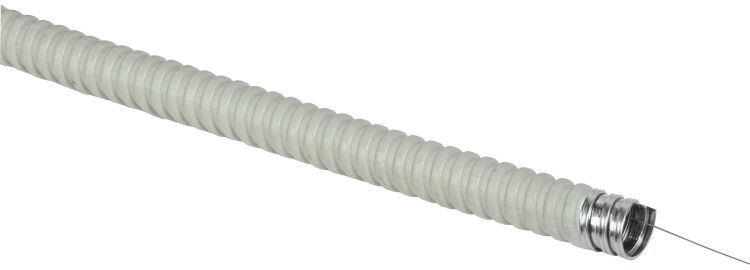

Металлорукав Р3-ЦПнг-15 ELASTA 15 мм, 50 м, IP65, с протяжкой IEK (ИЭК) CMP21-015-K41-050

Металлорукав Р3-ЦПнг-15 d15мм с протяжкой серый (50м) от бренда IEK - гибкая защищённая оболочка из оцинкованной стали с ПВХ-изоляцией, предназначенная для безопасной прокладки кабелей и проводов в сложных условиях. Артикул cmp21-015-k41-050 обеспечивает надёжную защиту от механических повреждений, влаги и пыли, а наличие протяжки упрощает монтаж.

Назначение и область применения

Металлорукав Р3-ЦПнг-15 d15мм с протяжкой серый (50м) используется для защиты кабелей, проводов и гибких шлангов от внешних воздействий: ударов, перегибов, химических агрессивных сред, влаги и пыли. Применяется там, где требуется повышенная пожаробезопасность и долговечность - например, в системах вентиляции, на производственных линиях, в тоннелях и на объектах нефтегазовой отрасли. Подходит как для внутренней, так и для наружной прокладки.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчив к коррозии, сохраняет прочность при температурных колебаниях;
• Диаметр: 15 мм - рассчитан на прокладку одиночных кабелей или небольших жгутов до 10–12 мм в диаметре;
• Длина: 50 метров - одна катушка покрывает значительные участки трассы без стыков;
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды из любого направления;
• Температурный диапазон: от –50 C до +50 C - работает в суровых климатических зонах, включая холодильные камеры и открытые площадки;
• Изоляция: ПВХ-пластикат - не поддерживает горение, снижает риск возгорания при авариях;
• Цвет: серый - отличается высокой видимостью и совместим с большинством промышленных решений;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности;
• Протяжка: есть - стальная проволока внутри облегчает затяжку кабеля при установке;
• Норматив: ГОСТ Р 53313-2009 - соответствует требованиям к защищённым кабельным системам в России.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-15 d15мм с протяжкой серый (50м) совместим со всеми типами силовых и контрольных кабелей, подходящих по наружному диаметру. Для монтажа используйте фитинги с резьбой M16x1,5 или аналогичные переходники. Установка возможна в каналах, лотках, на стенках и потолках. Протяжка позволяет вводить кабель без раскрытия всей системы - достаточно закрепить один конец рукава, продеть проволоку через канал и вытянуть кабель за неё. Перед монтажом проверьте целостность изоляции и отсутствие деформаций.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-15 d15мм с протяжкой серый (50м) выполнен из самозагасающегося ПВХ-пластиката, который не поддерживает горение - соответствует нормам пожарной безопасности для помещений с повышенными требованиями. Соответствует ГОСТ Р 53313-2009, обеспечивающему электробезопасность и механическую стойкость. Отсутствие уплотнений требует дополнительной герметизации на входах/выходах при использовании во влажных зонах.

Преимущества

• Высокая степень защиты IP65 - идеально для сырых, пыльных и агрессивных сред;
• Наличие протяжки значительно ускоряет прокладку кабеля и снижает трудозатраты;
• Оцинкованная сталь увеличивает срок службы в сравнении с обычной сталью;
• ПВХ-изоляция не выделяет токсичных веществ при нагреве и не поддерживает пламя;
• Гибкость позволяет прокладывать трассы даже с множеством поворотов без специальных компенсаторов;
• Длинная катушка (50 м) минимизирует количество стыков и соединений.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP68;
• Отсутствуют уплотнения на концах - при необходимости герметичности используются дополнительные муфты или термоусадочные элементы;
• Не рекомендуется для прокладки в местах с частыми вибрациями выше 10 Гц - возможна усталость металла;
• При температурах ниже –50 C материал ПВХ становится хрупким - не применяйте в сверхнизкотемпературных средах;
• Внутренний диаметр ограничен - не подходит для крупных кабелей (>12 мм);
• Не является электроизолятором - не гарантирует защиту от поражения током, требует заземления.

Примеры использования

• Защита кабелей управления в системах кондиционирования и вентиляции;
• Прокладка сигнальных проводов на конвейерах и автоматизированных линиях;
• Монтаж кабелей питания в тоннелях метро и дорожных проездов;
• Защита трубопроводных датчиков в нефтеперерабатывающих цехах;
• Подключение оборудования в холодильных комплексах и логистических складах.

Практические советы

• Перед монтажом размотайте рукав и проверьте, чтобы протяжка была целой - её обрыв усложнит введение кабеля;
• При изгибе не допускайте радиус меньше 5×D (75 мм) - иначе можно повредить внутреннюю структуру;
• На выходах из рукава обязательно используйте кабельные вводы с уплотнением - иначе влага и пыль попадут внутрь;
• При прокладке в земле или бетоне используйте дополнительную защиту (например, гофру или трубу) - металлорукав не рассчитан на давление грунта;
• Храните катушки в сухом месте, избегая прямого контакта с водой - даже при наличии ПВХ-изоляции влага может проникать через повреждения;
• Артикул cmp21-015-k41-050 - оптимальный выбор для стандартизированного монтажа в рамках проектов IEK ELASTA.
