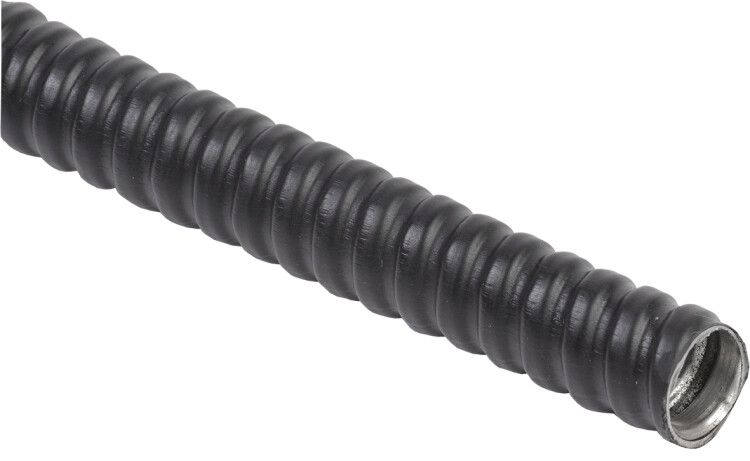

Металлорукав Р3-ЦПнг-12 d12мм с протяжкой черн. ELASTA (уп.50м) IEK CMP10-12-050

Металлорукав Р3-ЦПнг-12 d12мм с протяжкой черный (50м) от IEK предназначен для защиты кабелей и проводов от механических повреждений, влаги и химических воздействий. Благодаря оцинкованной стали и ПВХ-изоляции, он выдерживает экстремальные температуры и подходит как для внутренней, так и для наружной прокладки. Артикул cmp10-12-050 - решение для профессионального монтажа в сложных условиях.

Назначение и область применения

Металлорукав Р3-ЦПнг-12 d12мм с протяжкой черный (50м) защищает кабельные линии, гибкие шланги и провода от внешних воздействий: ударов, перегибов, влаги, УФ-излучения и агрессивных сред. Применяется там, где требуется надёжная физическая защита и высокая степень герметичности.

• Системы вентиляции, кондиционирования и отопления
• Подъёмно-транспортное оборудование (краны, элеваторы, конвейеры)
• Нефтегазовая промышленность - трубопроводы, насосные станции
• Каналы, тоннели, траншеи, подземные коммуникации
• Объекты с повышенными требованиями к пожарной безопасности

Технические характеристики

• Наружный диаметр: 15,9 мм
• Внутренний диаметр: 10,9 мм - позволяет пропускать кабели до Ø10–11 мм
• Материал корпуса: оцинкованная сталь - устойчивость к коррозии
• Изоляция: ПВХ-пластикат - не распространяет горение, устойчив к УФ и химикатам
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –50 C до +50 C - работает в суровых климатических зонах
• Гибкость: гибкий - легко монтируется в ограниченном пространстве
• Статический радиус изгиба: 117 мм - минимальный допустимый радиус изгиба при установке
• Разрывное усилие: 420 Н - выдерживает значительную нагрузку без разрушения
• Длина бухты: 50 метров - оптимальна для крупных объектов
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 4833-001-57393508-2007

Совместимость и монтаж

Металлорукав Р3-ЦПнг-12 d12мм с протяжкой черный (50м) оснащён прочной протяжкой - стальной трос внутри, который позволяет легко затянуть кабель после установки рукава. Это особенно важно при прокладке через труднодоступные участки.

• Протяжка не требует дополнительных инструментов - достаточно закрепить её на конце кабеля
• Перед монтажом проверьте целостность изоляции - трещины или порезы снижают защитные свойства
• Не используйте силовые методы растяжения - превышение радиуса изгиба (117 мм) вызывает деформацию
• Для соединения с оборудованием применяйте фитинги с соответствующим внутренним диаметром (не менее 10,9 мм)
• Уплотнение отсутствует - при необходимости герметизации используйте дополнительные муфты или термоусадочные элементы

Безопасность и стандарты

Металлорукав Р3-ЦПнг-12 d12мм с протяжкой черный (50м) выполнен из самозагасающего ПВХ-пластиката, не поддерживающего горение. Соответствует требованиям пожарной безопасности для прокладки рядом с горючими материалами. Степень защиты IP65 обеспечивает безопасную работу в сырых помещениях, на улице и в производственных зонах с частыми мойками.

Преимущества

• Высокая механическая прочность благодаря оцинкованному металлическому плетению
• Устойчивость к агрессивным средам - маслам, щелочам, кислотам
• Долговечность - срок службы 10 лет при правильной эксплуатации
• Протяжка в комплекте - экономит время при прокладке кабелей
• Чёрный цвет ПВХ - устойчив к УФ-излучению, не выцветает на солнце
• Удобная бухта по 50 м - минимум стыков и потерь при больших объёмах работ

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется применять в местах с динамическими нагрузками выше 420 Н - риск деформации
• Отсутствие уплотнения требует дополнительной герметизации на входах/выходах
• Не используется в системах с давлением выше атмосферного - не является герметичной трубкой
• При температурах ниже –50 C возможна потеря эластичности ПВХ - осторожно сгибать

Примеры использования

• Прокладка сигнальных кабелей управления в цехе с конвейерами - защита от искр и механических ударов
• Монтаж кабелей питания вентиляторов на крыше здания - устойчивость к влаге и перепадам температур
• Защита гибких шлангов в газовом оборудовании - соответствие нормам пожарной безопасности
• Прокладка кабелей в тоннеле метро - долговечность и защита от пыли и вибраций

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-12 d12мм с протяжкой черный (50м) только если диаметр кабеля не превышает 10–11 мм - иначе будет сложно протянуть
• При прокладке в холодную погоду согрейте бухту до комнатной температуры - ПВХ становится хрупким при –40 C и ниже
• Не перегибайте рукав резко - всегда соблюдайте радиус изгиба ≥117 мм
• Для многократных перемещений (например, на мобильных станках) используйте дополнительные крепления - чтобы избежать усталости материала
• Храните бухту в сухом месте, избегая прямого солнца - даже с UV-защитой, длительное воздействие снижает срок службы
• Артикул cmp10-12-050 совместим с фитингами IEK серии ELASTA - для быстрого монтажа выбирайте однотипные компоненты
