Муфта поворотная металлорукав-коробка DN 12,М16х1,5,наружная резьба | 6014-1216G DKC ДКС

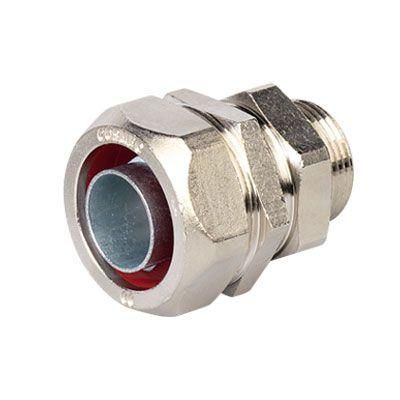

Муфта поворотная металлорукав-коробка DN 12, резьба М16х1,5, наружная резьба DKC - это элемент для надёжного ввода металлорукава в оборудование, шкафы и распределительные коробки с возможностью поворота трубопровода вокруг оси без потери герметичности. Бренд DKC предлагает эту муфту в исполнении из никелированной латуни, что обеспечивает долговечность в агрессивных средах. Артикул 6014-1216g соответствует сериям Cosmec и рекомендован для проектирования.

Назначение и область применения

Муфта поворотная металлорукав-коробка DN 12, резьба М16х1,5, наружная резьба DKC предназначена для подключения металлорукава к корпусам электрооборудования, щиткам, распаечным коробкам и другим устройствам с внутренней резьбой. Главная функция - фиксация металлорукава с сохранением степени защиты IP и возможность поворота на 360° без демонтажа. Это особенно важно там, где требуется точная ориентация кабеля или частые перестановки проводки.

Технические характеристики

• Номинальный диаметр: 12 мм - совместим с металлорукавом этого размера;
• Резьба: M16×1,5 - внешняя цилиндрическая резьба, стандартная для подключения к корпусам с внутренней резьбой того же типа;
• Материал корпуса: латунь с никелированным покрытием - устойчивость к коррозии, механическая прочность, антистатические свойства;
• Температурный диапазон: от –40 C до +80 C - работает в условиях холодных складов, производственных зон и жарких помещений;
• Исполнение: регулируемое - позволяет вращать металлорукав после установки;
• Цвет: серый - визуально отличается от обычных пластиковых элементов, легко определяется на объекте;
• Тип соединения: резьбовое - надёжное, не требует сварки или клепки.

Совместимость и монтаж

Муфта поворотная металлорукав-коробка DN 12, резьба М16х1,5, наружная резьба DKC монтируется в отверстие с внутренней резьбой M16×1,5. Перед установкой проверьте глубину и шаг резьбы в корпусе - они должны точно соответствовать. После вворачивания муфты вставьте металлорукав в её внутренний канал и затяните зажимную гайку (прилагаемую отдельно). Убедитесь, что металлорукав плотно прилегает к уплотнителю внутри муфты - это гарантирует герметичность. Гайка и прокладка не входят в комплект, но рекомендуются для усиления герметизации.

Безопасность и стандарты

Муфта поворотная металлорукав-коробка DN 12, резьба М16х1,5, наружная резьба DKC не имеет явного указания на соответствие международным стандартам (например, IEC 60947 или GOST R). Однако материал и конструкция соответствуют требованиям промышленного применения в России и странах СНГ. Применяется в системах, где важна механическая защита кабелей и предотвращение попадания пыли/влаги - при правильном монтаже обеспечивается уровень IP54–IP65.

Преимущества

• Возможность поворота металлорукава после монтажа - снижает нагрузку на кабели и упрощает выравнивание направления проводки;
• Никелированная латунь - устойчива к окислению, не требует замены при длительной эксплуатации в сырых помещениях;
• Удобство сборки - не нужны специальные инструменты, достаточно гаечного ключа;
• Поддержка проектного ассортимента - одобрено для использования в официальных схемах и документации.

Ограничения применения

• Не предназначен для работы с высокими давлениями - только для кабельных вводов, не для трубопроводов под давлением жидкости или газа;
• Не используется в средах с постоянными химическими воздействиями (концентрированные кислоты, щёлочи) - даже никелированное покрытие может разрушаться;
• Требует наличия резьбы M16×1,5 на стороне корпуса - несовместима с другими типами резьб (G1/2”, NPT и т.д.) без переходников;
• Не защищён от прямых ударов - не применяйте в местах с риском механических повреждений без дополнительной защиты.

Примеры использования

• Ввод металлорукава в силовые шкафы управления станков ЧПУ;
• Подключение кабелей к распределительным коробкам на конвейерах в пищевой промышленности;
• Фиксация проводки в автоматических линиях, где часто меняют положение оборудования;
• Электроустановки в холодильных камерах - благодаря широкому температурному диапазону.

Практические советы

• Перед монтажом проверьте, чтобы резьба на корпусе была чистой и без деформаций - грязь или повреждения нарушают герметичность;
• Используйте уплотнительную прокладку (резиновую или EPDM) и гайку - это увеличит срок службы и надёжность соединения;
• Затягивайте муфту рукой до упора, затем доверните ключом на ¼ оборота - переусердствовать нельзя, чтобы не треснула латунь;
• Артикул 6014-1216g - единственный вариант этой модели в серии Cosmec; другие размеры (DN 16, DN 20) имеют другие артикулы;
• Для сложных условий (влажность >90%, агрессивная среда) рассмотрите использование дополнительной термоусадки на участке входа металлорукава.
