Муфта металлорукав-коробка DN 10,М16х1,5 наружная резьба | 6014-1016 DKC ДКС

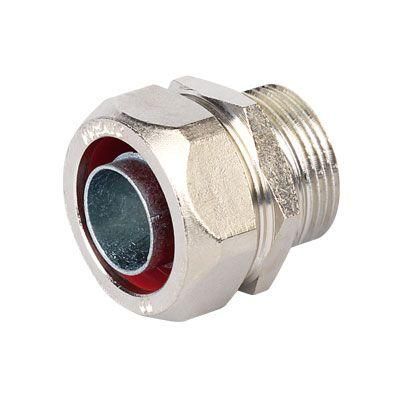

Муфта металлорукав-коробка DN 10, резьба М16х1,5 наружная DKC (арт. 6014-1016) обеспечивает герметичное и прочное соединение между металлорукавом и электрическими коробками, шкафами или оборудованием. Изделие выполнено из никелированной латуни, что делает его устойчивым к коррозии и подходящим для промышленного использования.

Назначение и область применения

Муфта металлорукав-коробка DN 10, резьба М16х1,5 наружная DKC предназначена для ввода металлорукава диаметром 10 мм в корпуса электрооборудования: распределительные щиты, шкафы управления, распаечные коробки, станки и другие устройства с резьбовым входом. Применяется там, где требуется защищённый проход проводов и кабелей через стенку металлической конструкции.

Технические характеристики

• Номинальный диаметр: 10 мм - соответствует внутреннему диаметру металлорукава
• Тип резьбы: M16×1,5 наружная - совместима с гайками и переходниками этого стандарта
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и долговечность
• Форма: прямолинейная - позволяет легко ввести рукав без перегибов
• Цвет: серый - визуально отличается от обычных пластиковых элементов, удобен для идентификации
• Рабочий температурный диапазон: от –40 C до +80 C - подходит для холодных и жарких помещений

Совместимость и монтаж

Муфта металлорукав-коробка DN 10, резьба М16х1,5 наружная DKC крепится в отверстие корпуса через резьбу. Металлорукав вставляется внутрь муфты и фиксируется хомутиком. Для лучшей герметизации рекомендуется использовать комплект: гайка M16×1,5 и уплотнительная прокладка (приобретаются отдельно). Установка требует предварительного сверления отверстия под резьбу M16×1,5. Посадочный диаметр отверстия должен точно соответствовать внешним размерам резьбы - не допускаются зазоры более 0,2 мм.

Безопасность и стандарты

Изделие не имеет специальной классификации по IP, так как является частью системы защиты, а не самостоятельным корпусом. Однако благодаря плотному соединению с металлорукавом и использованию уплотнителей создаёт условия для достижения степени защиты IP65–IP67 в собранном виде. Соответствует требованиям к механической прочности и электробезопасности в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Никелированная латунь - устойчива к окислению даже во влажной среде
• Чёткая резьба M16×1,5 - гарантирует точное и надёжное крепление без люфтов
• Простая установка - не требует специальных инструментов, кроме ключа на 22 мм
• Поддерживается производителем DKC - совместима с другими изделиями серии Cosmec

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкости - требует дополнительной герметизации
• Не применяется с металлорукавами диаметром менее 10 мм - возможна деформация или протечка
• Не следует применять в агрессивных химических средах (например, кислоты, щёлочи) - хотя латунь устойчива, никелевое покрытие может повредиться
• Требуется обязательное использование уплотнительной прокладки при работе в условиях повышенной влажности или запылённости

Примеры использования

• Ввод металлорукава в силовые щиты на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Проход кабелей в распределительные коробки на объектах ЖКХ
• Установка в оборудование с частыми циклами включения/выключения - например, в автоматических линиях

Практические советы

• Перед монтажом проверьте, чтобы резьба на корпусе оборудования была именно M16×1,5 - другие типы (M16×2, G½") не совместимы
• Затягивайте муфту равномерно, без перекосов - иначе может треснуть латунь
• Для длительной эксплуатации в сырых помещениях используйте резиновую прокладку и смажьте резьбу антикоррозийной пастой
• Артикул 6014-1016 - единственный вариант этой модели в серии Cosmec; аналоги других брендов могут иметь другую толщину стенки или шаг резьбы
• Если нужна угловая сборка - выбирайте поворотные муфты, эта модель только прямая
