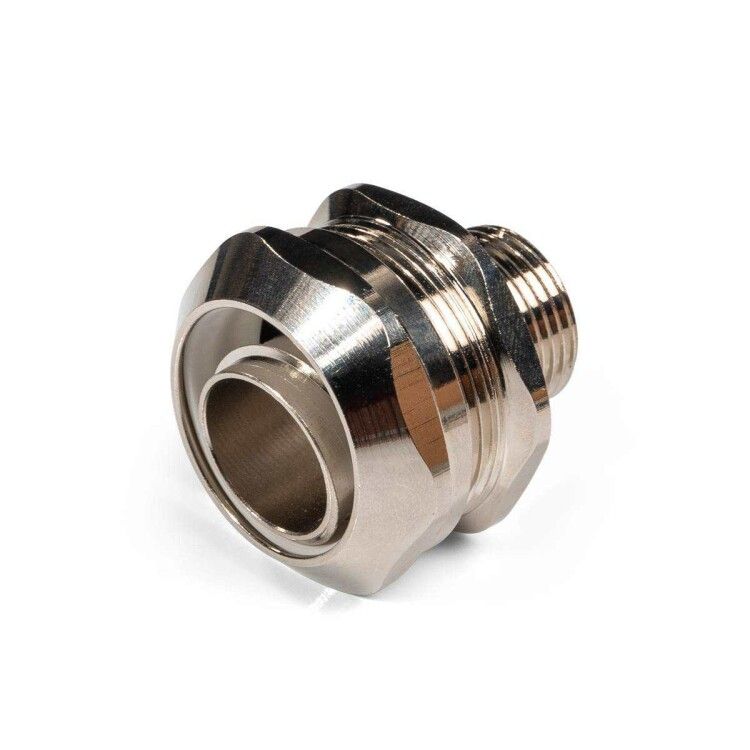

Муфта вводная латунная ВМ-Л-10-М16 | 88853 Fortisflex КВТ

Муфта вводная латунная ВМ-Л-10-М16 от Fortisflex и КВТ предназначена для надёжного ввода кабеля, проложенного в металлорукаве, в корпуса распределительных устройств. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а степень защиты IP65 гарантирует герметичность даже в условиях запылённости и брызг воды.

Назначение и область применения

Муфта вводная латунная ВМ-Л-10-М16 используется для вывода кабельных сборок из металлорукава внутрь электрошкафов, щитов управления, распределительных устройств и другого оборудования. Подходит для установки в помещениях и на открытых площадках, где требуется защита от пыли, влаги и механических воздействий. Применяется в промышленной автоматике, на транспорте, в энергетике и машиностроении.

Технические характеристики

• Размер резьбы: M16×1,5 - метрическая резьба по стандарту EN 60423, совместима с большинством стандартных гильз и переходников
• Диаметр трубы: 10,3 мм - оптимальный для металлорукавов с внешним диаметром до 10–11 мм
• Общая длина: 37 мм - компактный размер для плотных шкафов и ограниченных пространств
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и улучшает эстетику
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах
• Температурный диапазон: от –60 C до +120 C - работает в холодных регионах и рядом с нагреваемыми элементами
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Заземление: есть - обеспечивает электрическую связь между металлорукавом и корпусом устройства
• Исполнение: прямолинейное - позволяет провести кабель без изгибов, снижая риск повреждения жил

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-10-М16 совместима с основными типами металлорукавов:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ, Р3-Ц

При монтаже в металлорукав с ПВХ-изоляцией необходимо удалить изоляцию на глубину входа рукава - это предотвращает перегрев и нарушение контакта заземления. Резьбовое соединение затягивается ключом на 19 мм. Убедитесь, что диаметр металлорукава соответствует 10,3 мм - иначе возможна утечка или деформация уплотнителя.

Безопасность и стандарты

Муфта вводная латунная ВМ-Л-10-М16 соответствует требованиям EN 60423 по резьбе и обеспечивает класс защиты IP65, что делает её безопасной для использования в промышленных условиях. Никелирование защищает латунь от окисления, а силиконовый уплотнитель не выделяет токсичных веществ при высоких температурах. Заземление выполнено через металлический контакт с корпусом - исключает потенциальную опасность при пробое изоляции.

Преимущества

• Высокая прочность латуни - выдерживает механические нагрузки при монтаже и эксплуатации
• Никелированное покрытие - устойчиво к химическим воздействиям, легко моется
• Широкий температурный диапазон - подходит для сурового климата и горячих цехов
• Герметичность IP65 - надёжнее, чем IP54, особенно в местах с частой мойкой или повышенной влажностью
• Встроенное заземление - экономит время на прокладку отдельного провода заземления

Ограничения применения

Муфта вводная латунная ВМ-Л-10-М16 не предназначена для постоянного погружения в воду - IP65 не заменяет IP67. Не используйте её в условиях длительного воздействия солевых растворов, кислот или щелочей - латунь может подвергнуться коррозии. Также не применяйте с трубами диаметром более 11 мм - уплотнитель не будет работать эффективно. Для кабелей с большим количеством жил проверьте суммарный диаметр - он не должен превышать внутренний проход муфты.

Примеры использования

• Подключение кабеля от датчиков к щиту управления на конвейере
• Ввод питания в корпус насосной станции с металлическим кожухом
• Присоединение кабеля к пульту управления в холодильном цеху
• Фиксация металлорукава с сигнальным кабелем на станке с ЧПУ
• Монтаж в шкафу на открытом воздухе - например, на автозаправке или в портовой зоне

Практические советы

• Перед установкой проверьте, чтобы резьба на корпусе была чистой - грязь снижает герметичность
• Не перетягивайте резьбу - это может треснуть латунь или деформировать уплотнитель
• Если используются несколько муфт в одном шкафу - располагайте их так, чтобы кабели не пересекались и не терлись друг о друга
• Для работы при минусовых температурах - перед монтажом дайте муфте адаптироваться к окружающей температуре, чтобы силикон не стал хрупким
• Артикул 88853 - единственный номер для заказа; другие модели с аналогичным названием могут отличаться по размеру или материалу
