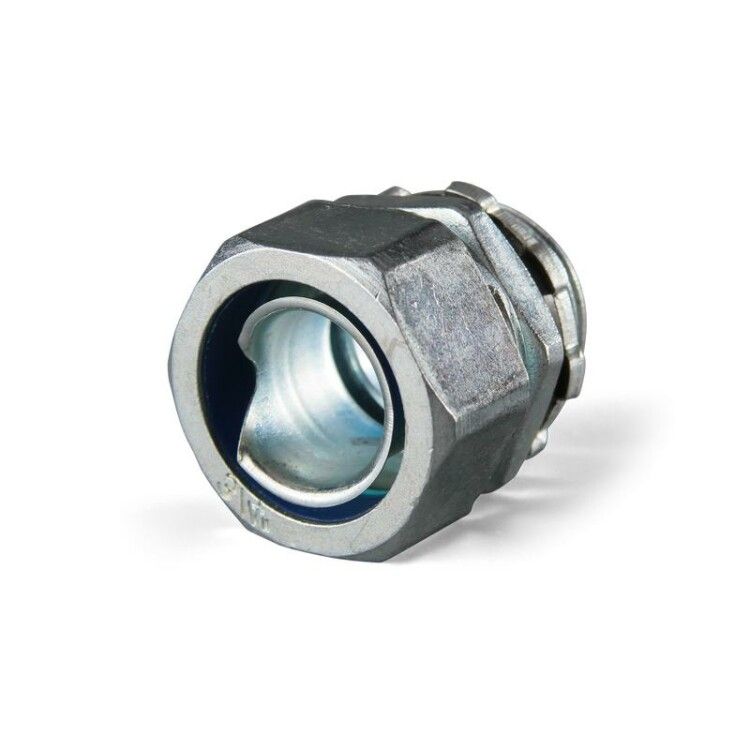

Муфта вводная ВМ-10-М16 | 88904 Fortisflex КВТ

Муфта вводная ВМ-10-М16 от Fortisflex и КВТ - это компактный элемент для герметичного ввода металлорукава в корпуса распределительных щитов, обеспечивающий защиту от пыли и брызг воды при широком диапазоне рабочих температур.

Назначение и область применения

Муфта вводная ВМ-10-М16 предназначена для надёжного прохода металлорукава через стенки электрошкафов, щитов управления и другого оборудования. Она обеспечивает механическую фиксацию и сохраняет степень защиты IP54, предотвращая попадание пыли и влаги внутрь корпуса. Применяется в промышленной автоматизации, на транспорте, в энергетике и других условиях с высокой запылённостью или возможным воздействием влаги.

Технические характеристики

• Размер резьбы: M16×1,5 - метрическая резьба по стандарту EN 60423, совместима с большинством металлорукавов и фитингов этого класса;
• Наружный диаметр: 15,6 мм - позволяет плотно устанавливать в отверстия соответствующего размера;
• Габариты: 26,2 × 16,2 мм - компактная форма для установки в ограниченном пространстве;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в количестве, не нарушающем работу) и от брызг воды со всех направлений;
• Рабочая температура: от –60 C до +120 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые зоны;
• Материал корпуса: цинк, литьё под давлением - прочный, коррозионностойкий, но без дополнительного покрытия;
• Цвет: стальной - естественный цвет цинкового сплава, не окрашен.

Совместимость и монтаж

Муфта вводная ВМ-10-М16 совместима с металлорукавами следующих типов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг INOX, МРПИнг DIESEL, МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Для монтажа требуется просверленное отверстие диаметром 15,6–16 мм. Накручивается на резьбу рукава, затем вставляется в отверстие корпуса и закрепляется гайкой. Уплотнение обеспечивается за счёт формы и жесткости материала - дополнительные прокладки не требуются.

Безопасность и стандарты

Соответствует требованиям стандарта EN 60423 для метрической резьбы. Сохраняет работоспособность в условиях, где допускается наличие пыли и временные брызги воды. Не предназначен для постоянного контакта с водой или подводного монтажа.

Преимущества

• Высокая термостойкость - работает в суровых климатических условиях;
• Устойчивость к коррозии благодаря цинковому сплаву;
• Простота установки - не нужна дополнительная фурнитура;
• Компактность - легко интегрируется в плотно укомплектованные шкафы;
• Подтверждённая совместимость с популярными моделями металлорукавов.

Ограничения применения

• Не следует использовать в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью;
• Отсутствие антикоррозийного покрытия делает её менее подходящей для агрессивных химических или морских условий;
• Не рекомендована для частого демонтажа - многократные завинчивания могут повредить резьбу из-за мягкости цинкового сплава;
• Посадочный диаметр 15,6 мм требует точного сверления; использование с рукавами меньшего диаметра может привести к неплотному прилеганию.

Примеры использования

• Ввод металлорукава в шкаф управления насосной станцией;
• Проход проводов через стенку щита на холодильном оборудовании;
• Фиксация кабельного ввода в контроллеры на производственных линиях с повышенной запылённостью;
• Монтаж в системах автономного освещения на открытых площадках с перепадами температур.

Практические советы

• Перед установкой проверьте соответствие внешнего диаметра металлорукава и внутреннего диаметра отверстия - оптимальный зазор не более 0,5 мм;
• При использовании в условиях низких температур (ниже –40 C) избегайте ударных нагрузок - материал становится хрупче;
• Затягивайте гайку руками, без усилия инструментом - переусилие может деформировать резьбу;
• Для долговечности в сырых помещениях рассмотрите применение дополнительного герметика на резьбе, хотя он не предусмотрен конструкцией;
• Артикул 88904 - единственный номер для заказа этой модели от Fortisflex и КВТ; другие муфты с резьбой M16 могут иметь отличную форму или глубину резьбы.
