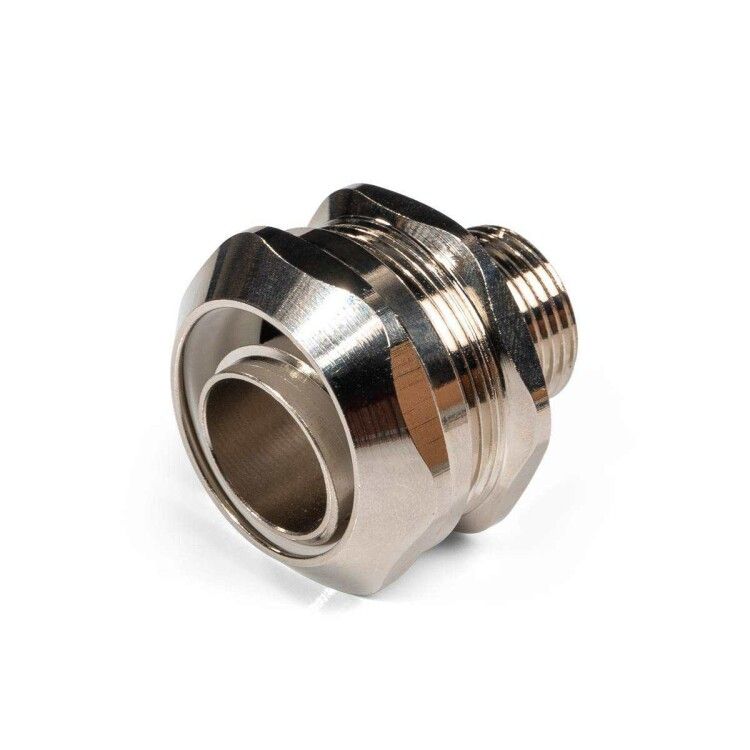

Муфта вводная латунная ВМ-Л-12-М16 | 88854 Fortisflex КВТ

Муфта вводная латунная ВМ-Л-12-М16 от Fortisflex и КВТ обеспечивает герметичный ввод кабеля через стенку электрошкафа, защищая провода от внешней среды и механических повреждений. Подходит для работы с металлорукавами в условиях высокой влажности, запыленности и экстремальных температур.

Назначение и область применения

Муфта вводная латунная ВМ-Л-12-М16 используется для безопасного вывода кабеля из металлорукава внутрь корпусов распределительных шкафов, щитов управления и другого электрооборудования. Применяется там, где требуется надёжная герметизация и защита от пыли, брызг воды и других воздействий окружающей среды.

Технические характеристики

• Материал корпуса: никелированная латунь - прочная, антикоррозийная, устойчивая к химическим воздействиям
• Уплотнитель: силикон - сохраняет эластичность при температурах от –60 C до +120 C
• Степень защиты: IP67 - полностью герметична против пыли и временного погружения в воду до 1 метра
• Тип резьбы: М16×1,5 по стандарту EN 60423 - совместима с металлическими и пластиковыми трубами и фитингами этого стандарта
• Диаметр входа: 12 мм - рассчитана на кабель или металлорукав с наружным диаметром до 12 мм

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-12-М16 предназначена для установки в отверстия толщиной до 5 мм. Она совместима со следующими типами металлорукавов:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO
• МРПИнг(INOX), МР(INOX)
• Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ, Р3-Ц

При монтаже металлорукава с ПВХ-изоляцией необходимо удалить изоляционный слой на глубину входа рукава - это гарантирует плотную посадку и предотвращает деформацию уплотнителя. Для затяжки используйте ключ на 19 мм - перетягивать нельзя, чтобы не повредить резьбу или уплотнение.

Безопасность и стандарты

Муфта вводная латунная ВМ-Л-12-М16 соответствует требованиям стандарта EN 60423 для метрической резьбы и обеспечивает степень защиты IP67, что делает её подходящей для использования в промышленной автоматике, на объектах с повышенными требованиями к безопасности и долговечности.

Преимущества

• Никелирование поверхности латуни снижает риск коррозии даже в агрессивных средах
• Силиконовый уплотнитель не теряет свойства при экстремально низких и высоких температурах
• Высокая герметичность позволяет использовать муфту во влажных помещениях, на улице или в технологических зонах с мойкой
• Поддерживает многократные сборки/разборки без потери качества уплотнения

Ограничения применения

• Не предназначен для постоянного погружения под воду - IP67 допускает лишь временное воздействие
• Не работает с неметрическими резьбами (G, NPT и др.) - требует точного соответствия резьбы М16
• Не применяется для силовых кабелей с диаметром более 12 мм - возможна потеря герметичности
• Не рекомендовано использование в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами - материал уплотнителя может набухнуть

Примеры использования

• Ввод кабеля в шкаф управления станком с ЧПУ
• Герметизация выхода сигнальных проводов из металлорукава в цехах пищевой промышленности
• Подключение датчиков в системах автоконтроля на холодильных установках
• Фиксация кабелей в распределительных щитах на открытых площадках с частыми осадками

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно проходить через гильзу муфты
• Если вы используете Р3-ЦПнг-LS с протяжкой, убедитесь, что протяжка не препятствует плотному прилеганию к уплотнителю
• При работе в условиях низких температур (+10 C и ниже) перед монтажом нагрейте уплотнитель до комнатной температуры - это улучшит эластичность
• Для длительной службы регулярно проверяйте состояние резьбы и уплотнения - особенно после вибраций или ударных нагрузок
• Артикул 88854 - одинаковый для обоих брендов (Fortisflex и КВТ); отличаются только упаковка и маркировка, техника идентична
