Металлорукав из оцинкованной стали DN 10мм, Dвн 10,0 мм, Dнар 13,0 IP40, 50м | 667R1013 DKC ДКС

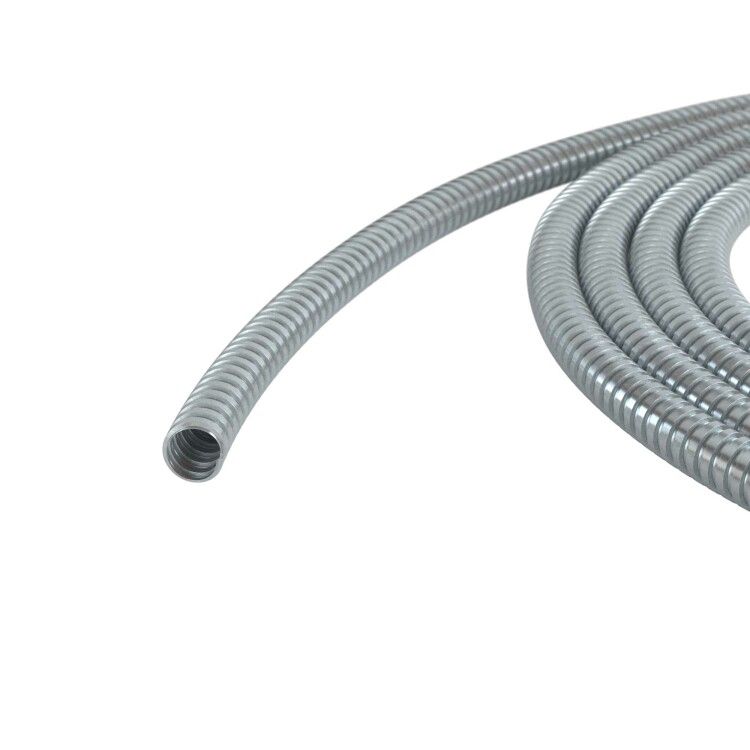

Металлорукав из оцинкованной стали DKC (арт. 667r1013) предназначен для защиты и организации прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Этот металлорукав сочетает прочность стальной оплетки, коррозионную стойкость цинкового покрытия и гибкую конструкцию с простым замком, что делает его надёжным решением для промышленного и коммерческого электрооборудования.

Назначение и область применения

Металлорукав DKC (арт. 667r1013) используется для защиты электрических, телефонных, компьютерных и телевизионных кабелей, проложенных изолированными проводами или шнурами. Подходит для установки внутри зданий, в производственных помещениях, на станках, конвейерах, щитах управления и других местах, где требуется физическая защита от повреждений, давления, ударов и случайного контакта.

Технические характеристики

• Материал: стальная проволока с оцинкованным покрытием - обеспечивает долговечность и устойчивость к коррозии;
• Внутренний диаметр: 10 мм - позволяет пропускать кабели с внешним диаметром до 8–9 мм;
• Наружный диаметр: 13 мм - влияет на требования к каналам и крепёжным элементам;
• Номинальный диаметр (DN): 10 мм - соответствует классификации труб и рукавов по нормам DIN/EN;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не от воды - не предназначен для влажных или открытых площадок;
• Длина бухты: 50 метров - удобна для масштабных работ, снижает количество соединений;
• Температурный диапазон: от –60 C до +250 C - выдерживает экстремальные условия, включая нагрев от оборудования;
• Разрывное усилие: 500 Н - способен противостоять значительному растяжению;
• Статический радиус изгиба: 30 мм - минимальный радиус, при котором сохраняется целостность конструкции;
• Электрические свойства: имеет проводящие и изоляционные участки - требует заземления при использовании в системах с риском электростатики;
• Цвет: серый - стандартный цвет оцинкованной стали;
• Соответствие стандартам: DIN EN 61386-23 - европейский стандарт для гибких металлических труб.

Совместимость и монтаж

Металлорукав DKC (арт. 667r1013) совместим с фитингами и соединителями, рассчитанными на наружный диаметр 13 мм. Для монтажа используются специальные зажимы, хомуты или переходники с резьбой. Установка возможна вручную - гибкая конструкция легко формируется по контуру. Простой замок обеспечивает герметичность без дополнительных уплотнителей. Не рекомендуется использовать с жесткими кабелями, которые не помещаются в свободном проходе 10 мм. Монтаж при температуре ниже –45 C не гарантирует сохранение эластичности материала.

Безопасность и стандарты

Изделие соответствует стандарту DIN EN 61386-23, который регламентирует требования к гибким металлическим трубам для электропроводки. Степень защиты IP40 соответствует ГОСТ 14254-96 (МЭК 529-89). Материал не распространяет горение, однако сам по себе является горючим - при возгорании окружающих материалов он будет подвержен воздействию пламени. Обязательно заземление при работе в системах с потенциалом электростатического разряда.

Преимущества

• Высокая механическая прочность - выдерживает сдавливание, удары и перегрузки;
• Широкий температурный диапазон - работает в холодильниках, печях и на улице в суровом климате;
• Оцинкованная сталь - предотвращает ржавчину даже в условиях повышенной влажности;
• Гибкость и простой замок - позволяют выполнять сложные маршруты без инструментов;
• Длинная бухта (50 м) - минимизирует стыки и ускоряет прокладку.

Ограничения применения

• Не подходит для наружной прокладки под открытым небом - IP40 не защищает от воды и осадков;
• Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения;
• Не следует использовать с кабелями, имеющими внешний диаметр более 9 мм - существует риск повреждения изоляции;
• Не рекомендуется применять в местах постоянного трения о острые края - может произойти истирание проволоки;
• Запрещено использование при температуре ниже –60 C - материал становится хрупким.

Примеры использования

• Защита кабелей питания и сигнализации на автоматических линиях производства;
• Прокладка Ethernet и коаксиальных кабелей в серверных и телекоммуникационных шкафах;
• Обвязка проводов в термокамерах и печах с рабочей температурой до 250 C;
• Фиксация кабелей в промышленных роботах и перемещаемых модулях благодаря гибкости;
• Подключение датчиков и актуаторов в агрессивных средах с частыми мойками (при условии отсутствия попадания воды).

Практические советы

• Перед монтажом проверьте, чтобы кабель имел внешний диаметр не более 8–9 мм - иначе затруднится протяжка и возрастёт риск повреждения;
• При изгибе соблюдайте минимальный радиус 30 мм - превышение вызывает деформацию и потерю прочности;
• Для фиксации используйте пластиковые или металлические хомуты с шагом не более 1 метра - особенно в вертикальных участках;
• Если требуется герметизация, выбирайте комплект с уплотнительными вставками - данный модель не имеет уплотнения;
• При необходимости заземления подключите металлорукав к системе заземления через контактный зажим - это исключит накопление статики.
