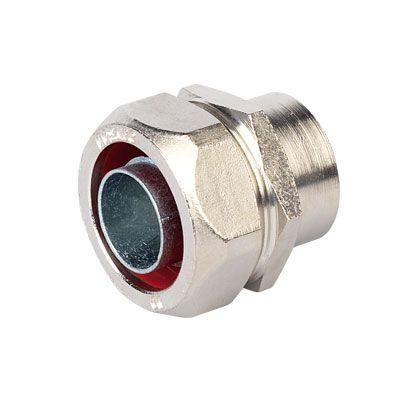

Муфта металлорукав-коробка DN 10,М16х1,5 внутренняя резьба | 6015-10A DKC ДКС

Муфта металлорукав-коробка DN 10, резьба М16х1,5 внутренняя DKC (артикул 6015-10a) предназначена для надёжного ввода металлорукава в корпуса оборудования, шкафы и распределительные коробки через внутреннюю метрическую резьбу. Произведённая из никелированной латуни, эта муфта обеспечивает долговечное соединение в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Муфта металлорукав-коробка DN 10, резьба М16х1,5 внутренняя DKC используется для подключения металлорукава диаметром 10 мм к оборудованию с внутренней резьбой M16×1,5. Применяется там, где требуется герметичный и прочный вход кабеля или провода в металлический корпус - например, в электрических щитках, пультах управления, станках, конвейерах и автоматических линиях. Подходит для систем, требующих защиты от пыли, влаги и механических повреждений.

Технические характеристики

• Номинальный диаметр металлорукава: DN 10 мм
• Тип резьбы: внутренняя, метрическая M16×1,5
• Наружный диаметр корпуса: 26 мм
• Материал: никелированная латунь - устойчив к коррозии, не требует дополнительной покраски
• Форма: прямолинейная, без угловых отклонений
• Цвет: серый (естественный цвет никелевого покрытия)
• Рабочий температурный диапазон: от –40 C до +80 C

Совместимость и монтаж

Муфта металлорукав-коробка DN 10, резьба М16х1,5 внутренняя DKC совместима с металлорукавом соответствующего диаметра (DN 10). Для установки необходимо:

• Закрутить муфту в подготовленную внутреннюю резьбу на корпусе оборудования (например, на шкафу или распределительной коробке);
• Вставить металлорукав в свободный конец муфты и зафиксировать его хомутиком;
• Убедиться, что резьбовое соединение затянуто плотно, но без перегрузки - чтобы не повредить латунную резьбу.

Эта муфта идеально сочетается с муфтой с наружной резьбой DKC (артикул 6014-ХХ): вместе они формируют компактное, герметичное и эстетичное соединение без лишних переходников.

Преимущества

• Никелированное покрытие латуни предотвращает окисление и увеличивает срок службы в агрессивных средах
• Высокая точность резьбы обеспечивает плотное и надёжное соединение без утечек
• Простая установка - не требует сварки, клепки или специальных инструментов
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях
• Стандартный размер резьбы M16×1,5 - легко заменяема и доступна в большинстве промышленных решений

Ограничения применения

• Не предназначен для использования с дюймовой резьбой - для этого нужны переходники
• Не следует применять в средах с постоянным воздействием открытого пламени или высоких температур выше +80 C
• Подходит только для металлорукава DN 10; использование с другим диаметром приведёт к неплотному соединению и потере защиты
• Не является взрывозащищённым устройством - не применяется во взрывоопасных зонах без дополнительной классификации

Примеры использования

• Ввод металлорукава в корпус частотного преобразователя с внутренней резьбой M16×1,5
• Подключение кабельного ввода в распределительный щиток на производстве
• Соединение с муфтой 6014-ХХ для создания двойного фиксированного ввода в стену шкафа
• Прокладка сигнальных кабелей в автоматизированных линиях пищевой промышленности

Практические советы

• Перед монтажом проверьте глубину резьбы в корпусе оборудования - она должна соответствовать длине резьбы муфты
• Используйте паронитовые или резиновые прокладки между муфтой и поверхностью корпуса, если нужна дополнительная герметизация
• При использовании в местах с вибрациями дополнительно закрепите металлорукав хомутиком ближе к муфте
• Артикул 6015-10a - это именно внутренняя резьба. Если вам нужна наружная - выбирайте модель 6014-ХХ
• Не используйте силовые инструменты для затяжки - достаточно ручного ключа. Перетяжка может деформировать латунную резьбу
