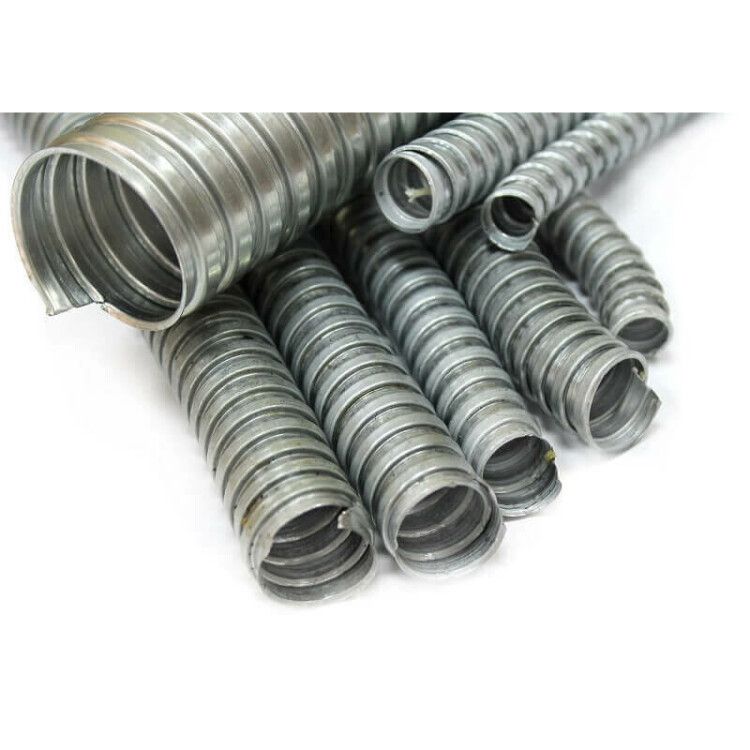

Металлорукав Р3-ЦХ 10 d10мм без протяжки (уп.50м) ГОФРОМАТИК zeta42421 ЗЭТА

Металлорукав Р3-ЦХ 10 мм без протяжки, упаковка 50 м от ЗЭТА Новосибирск предназначен для механической защиты кабелей и проводов в условиях повышенной запыленности, агрессивной среды или при наличии риска повреждения. Благодаря оцинкованной стали и уплотнению из волокна, этот металлорукав сочетает прочность с гибкостью, что делает его удобным решением для прокладки в сложных трассах.

Назначение и область применения

Металлорукав Р3-ЦХ 10 мм без протяжки используется для защиты кабельных трасс от механических воздействий, пыли, масла и легких химических аэрозолей. Он не является герметичным, но благодаря уплотнению из хлопчатобумажного волокна снижает проникновение крупных частиц пыли и грязи. Подходит для установки на станках, конвейерах, вентиляционных системах, в цехах с высокой запылённостью, а также там, где требуется частая перегибка или изменение направления трассы.

Технические характеристики

• Тип: Металлорукав с уплотнением, без внутренней протяжки
• Наружный диаметр: 12,5 мм
• Внутренний диаметр: 9,6 мм - позволяет пропускать кабели до 8–9 мм в диаметре
• Материал: Оцинкованная сталь - устойчив к коррозии, долговечен
• Длина бухты: 50 метров - оптимальна для массовой прокладки
• Степень защиты IP40: Защита от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: От –40 C до +100 C - работает в холодных и нагреваемых зонах
• Гибкость: Гибкий - легко формируется в нужную форму без инструментов
• Статический радиус изгиба: 300 мм - минимальный радиус изгиба при фиксированной установке
• Разрывное усилие: 250 Н - выдерживает значительные нагрузки на растяжение
• Уплотнение: Хлопчатобумажное волокно - задерживает пыль, не создаёт герметичность
• Цвет: Серый
• Электроизоляция: Обладает изоляционными свойствами - не требует дополнительной изоляции при нормальных условиях

Совместимость и монтаж

Металлорукав Р3-ЦХ 10 мм без протяжки совместим со всеми типами кабелей и шнуров, имеющих внешний диаметр до 8–9 мм. Для монтажа достаточно размотать бухту, отрезать необходимую длину и надеть на кабель. Уплотнение уже встроено - не требует дополнительной подготовки. Крепление осуществляется через фитинги, муфты или хомутики. Не используйте инструменты для расширения просвета - это повредит уплотнение. Протяжка внутри рукава отсутствует, поэтому кабель необходимо заводить заранее перед установкой.

Безопасность и стандарты

Металлорукав Р3-ЦХ соответствует требованиям к механической защите и устойчивости к температурным колебаниям. Степень защиты IP40 обеспечивает безопасность в помещениях с классификацией по пылевой нагрузке, но не допускает контакта с водой. Электроизоляционные свойства позволяют применять его в сетях до 1000 В переменного тока при соблюдении правил прокладки. Не применяйте в взрывоопасных зонах - материал не сертифицирован для таких условий.

Преимущества

• Высокая механическая прочность за счёт оцинкованной стали
• Удобство монтажа - готовое уплотнение не требует доработки
• Гибкость и возможность многократного изгиба без потери формы
• Широкий температурный диапазон - подходит для холодных и жарких помещений
• Длинная бухта (50 м) - экономит время на заменах и сокращает количество стыков
• Изоляционные свойства снижают риск пробоя при случайном контакте

Ограничения применения

• Не предназначены для работы в условиях постоянного контакта с водой, паром или жидкостями - степень защиты IP40 исключает влагозащиту
• Не рекомендуются для использования во взрывоопасных зонах (Zone 0–2)
• Уплотнение не гарантирует герметичность - нельзя применять для транспортировки опасных газов или жидкостей
• Не следует использовать в местах с постоянным трением о острые кромки - возможна деформация или порез
• Внутренний диаметр 9,6 мм ограничивает использование с крупными кабелями - проверяйте посадочные размеры

Примеры использования

• Защита силовых кабелей на пищевых конвейерах с частой мойкой (но без прямого попадания воды)
• Прокладка сигнальных проводов в металлообрабатывающих цехах с большим количеством стружки и пыли
• Обвязка трубопроводов в системах вентиляции для предотвращения попадания пыли в контроллеры
• Передвижные участки оборудования, где требуется гибкая и прочная защита кабелей
• Подключение датчиков на автоматизированных линиях с высокими вибрациями

Практические советы

• Перед монтажом проверьте, чтобы кабель проходил свободно - внутренний диаметр 9,6 мм не рассчитан на кабели больше 9 мм
• При необходимости резки используйте ножницы по металлу - рез должен быть ровным, без заусенцев
• Не затягивайте хомутики слишком туго - они могут сплющить уплотнение и нарушить его функцию
• При использовании в холоде (ниже –20 C) согрейте рукав перед изгибом - сталь становится менее пластичной
• Для длинных трасс с несколькими изгибами лучше использовать несколько коротких отрезков, чем один длинный - так проще обслуживать и менять
• Металлорукав Р3-ЦХ 10 мм без протяжки от ЗЭТА Новосибирск и других производителей (ГОФРОМАТИК, ЗЭТАРУС) имеет одинаковые параметры - можно заменять между собой
