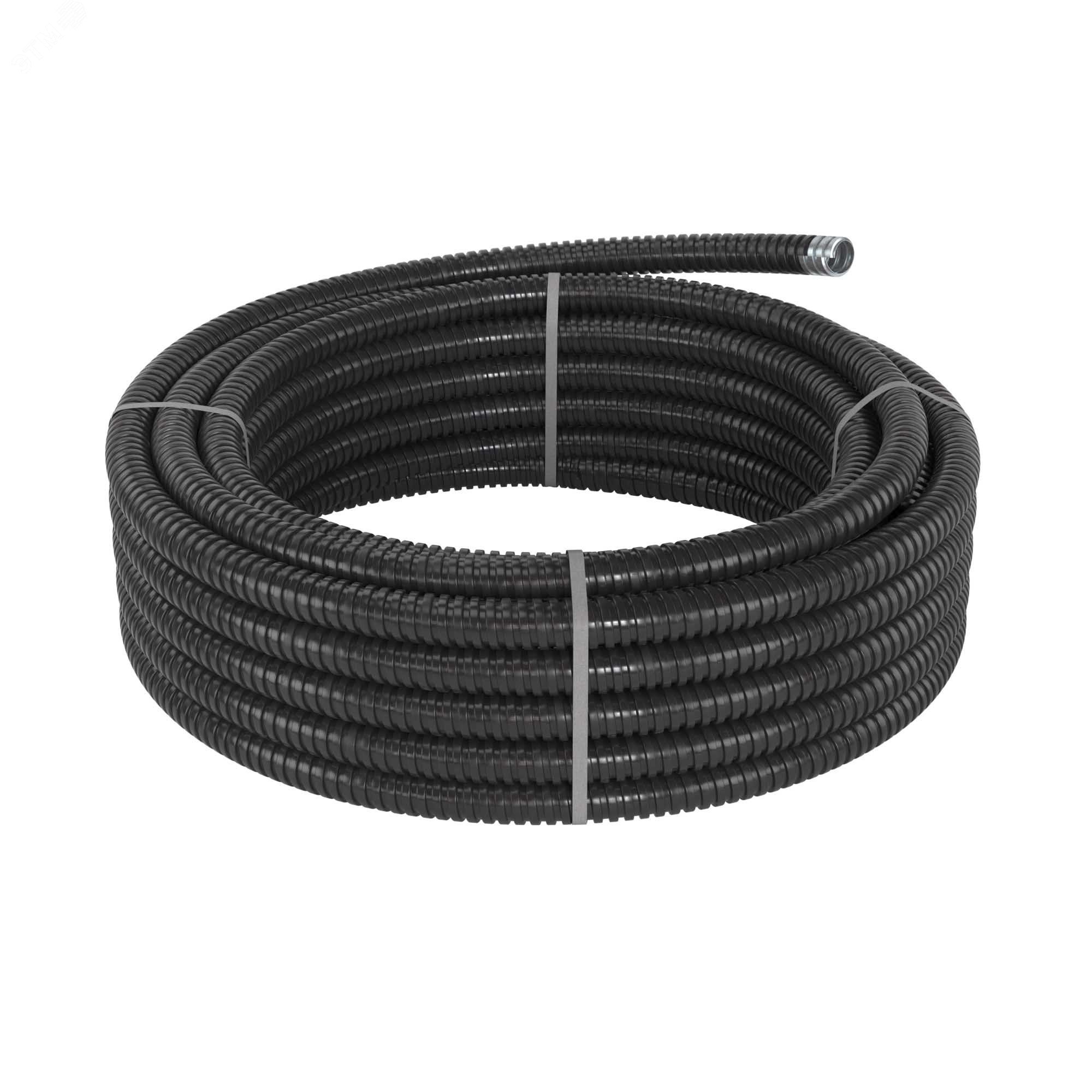

Металлорукав DN 10мм в ПВХ изоляции D внутренний 10.0 мм наружный 14.0 50м цвет черный - 6071R-010N ДКС

Металлорукав в ПВХ изоляции DKC (ДКС) артикул 6071r-010n - это гибкая защищённая оболочка для прокладки кабелей и проводов в условиях повышенной влажности, запылённости и воздействия масел. Применяется там, где нужна механическая прочность и защита от внешних факторов, но не требуется полная герметизация без дополнительных элементов.

Назначение и область применения

Металлорукав в ПВХ изоляции DKC 6071r-010n предназначен для защиты электрических проводов и кабелей от механических повреждений, брызг воды, пыли и агрессивных сред. Подходит для установки внутри оборудования, на станках, конвейерах, в цехах с повышенной влажностью или наличием масел. Используется в промышленной автоматизации, энергетике, пищевой и химической отраслях.

Технические характеристики

• Материал корпуса: сталь - обеспечивает жесткую защиту от ударов и сдавливания
• Внутренний диаметр: 10 мм - позволяет пропускать кабели сечением до ~4–6 мм2
• Наружный диаметр: 14 мм - компактный профиль для плотного монтажа
• Длина: 50 метров - одна катушка на крупную трассу
• Изоляция: ПВХ - устойчив к маслам, смазкам, щелочам и кислотам
• Степень защиты IP44 - защита от твердых частиц >1 мм и брызг воды со всех сторон
• Температурный диапазон: от –45 C до +70 C - работает в холодных и нагреваемых зонах
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки на растяжение
• Статический радиус изгиба: 30 мм - минимальный изгиб без повреждения структуры
• Распространение горения: да - материал самозатухающий, соответствует требованиям пожарной безопасности
• Цвет: чёрный - снижает видимость загрязнений, устойчив к УФ-излучению
• Соответствие стандартам: DIN EN 61386-23 - европейский стандарт для гибких трубных систем

Совместимость и монтаж

Металлорукав в ПВХ изоляции DKC 6071r-010n совместим с фитингами и соединителями серии Cosmec. Для достижения степени защиты IP66/IP67 необходимо использовать уплотнительную муфту 66BTP - она продается отдельно. Монтаж выполняется путём вставки кабеля через открытый конец, последующего закрепления фитингами. Гибкость позволяет прокладывать трассы с несколькими изгибами без инструментов. Уплотнение отсутствует в базовой версии - не используйте без муфт в местах с постоянным контактом с водой.

Безопасность и стандарты

Изделие соответствует стандарту DIN EN 61386-23, который регламентирует требования к гибким металлическим трубным системам. Обладает сертификатом пожарной безопасности: материал не поддерживает распространение пламени. Электрические свойства: ПВХ-изоляция имеет изоляционные характеристики, но металлорукав не является основным средством защиты от поражения током - требуются дополнительные меры (например, заземление).

Преимущества

• Высокая механическая прочность благодаря стальному плетению
• Уникальная конструкция замка - сохраняет целостность при изгибе, предотвращает раскрытие
• Устойчивость к маслам, смазкам и химическим веществам - долгий срок службы в агрессивных средах
• Гибкость и удобство прокладки - не требует специальных инструментов для формирования маршрута
• Самозатухающий ПВХ - безопасен в случае возгорания
• Длинная катушка (50 м) - минимизирует количество стыков при протяжке длинных трасс

Ограничения применения

• Не предназначена для постоянного погружения в воду - без уплотнительной муфты 66BTP степень защиты остаётся только IP44
• Запрещено применять при температурах ниже –45 C - материал становится хрупким
• Не рекомендуется для прямого наружного монтажа под открытым небом без дополнительной защиты от УФ - хотя цвет устойчив, длительное воздействие может вызвать старение ПВХ
• Не используется как самостоятельное средство заземления - обязательно подключать к контуру заземления
• Внутренний диаметр 10 мм ограничен - не подходит для кабелей с наружным диаметром более 9 мм

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в конвейерных системах
• Обвязка насосов и клапанов в пищевых производствах
• Подключение датчиков в сырых цехах с мойкой оборудования
• Монтаж вентиляторов и двигателей в условиях повышенной запылённости

Практические советы

• Перед монтажом проверьте, что диаметр кабеля меньше 9 мм - иначе он не войдёт в рукав
• Для герметичного соединения всегда используйте уплотнительную муфту 66BTP - иначе IP44 не обеспечит надёжную защиту от влаги
• При изгибе соблюдайте минимальный радиус 30 мм - перегибы могут повредить стальную спираль
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не оплавить ПВХ
• Храните в сухом месте при температуре выше –15 C - низкие температуры делают ПВХ менее эластичным
• При использовании в многокабельных трассах учтите суммарный диаметр проводов - не заполняйте более чем на 40% внутреннего объёма
