НГ 10 d10мм без протяжки сталь гор оцинк (уп.50м) ГОФРОМАТИК zeta42233 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

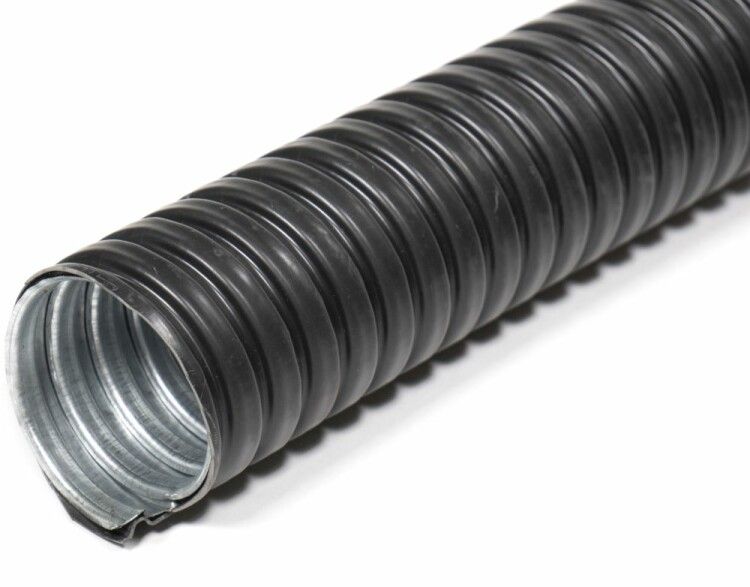

Металлорукав МРПИ НГ 10 от ЗЭТА Новосибирск - гибкая стальная труба с ПВХ-изоляцией, защищающая кабели от механических повреждений и внешних воздействий. Артикул zeta42233 рассчитан на прокладку в условиях с высокими требованиями к надежности, особенно там, где нужна частая перегибаемость и защита от пыли и воды.

Назначение и область применения

Металлорукав МРПИ НГ 10 используется для защиты кабелей и проводов в местах с высокой степенью механической нагрузки и переменной траектории прокладки. Подходит для внутренней прокладки в помещениях, на производстве, в машиностроении, автоматизации и на объектах с движущимися элементами - например, на станках, роботах, конвейерах, панелях управления.

Не предназначен для открытой прокладки на улице или в агрессивных средах с постоянным контактом с химикатами, маслом или прямыми солнечными лучами. Также не обеспечивает герметичность - не применяется в сырых или взрывоопасных зонах без дополнительного уплотнения.

Технические характеристики

• Наружный диаметр: 13,5 мм
• Внутренний диаметр: 9,6 мм - позволяет пропускать кабели до 8–9 мм в диаметре
• Материал корпуса: горячеоцинкованная сталь - устойчивость к коррозии и долгий срок службы
• Покрытие: ПВХ (черный цвет) - снижает трение, защищает от пыли, влаги и УФ-лучей (в пределах эксплуатации)
• Степень защиты IP65: полностью защищен от пыли и струй воды из любого направления
• Температурный диапазон: от –40 C до +90 C - работает в холодных цехах и рядом с нагревательными элементами
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку на растяжение
• Длина бухты: 50 метров - удобно для крупных проектов
• Электроизоляция: имеет изолирующие свойства, но не заменяет заземление
• Гибкость: высокая - легко формируется в сложные маршруты
• Уплотнение: отсутствует - требует установки фитингов для герметизации входов/выходов

Совместимость и монтаж

Металлорукав МРПИ НГ 10 совместим с фитингами и соединительными элементами от ЗЭТА: МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Для правильного монтажа используйте только арматуру того же диаметра (10 мм) и класса защиты.

При прокладке не допускайте резких перегибов меньше 40 мм радиуса - это может повредить структуру ленты и снизить прочность. Кабель заправляйте через один конец, не перекручивая рукав. Протяжка без штока возможна, но рекомендуется применять протяжные устройства для длинных участков.

Важно! Сам по себе металлорукав не обеспечивает надежное заземление. Обязательно подключите его к контуру заземления через специальные зажимы или муфты - иначе возникает риск поражения током.

Безопасность и стандарты

Металлорукав МРПИ НГ 10 соответствует ГОСТ Р МЭК 61386.1-2014 и ГОСТ Р МЭК 61386.23-2015. Электрическое сопротивление между точками заземления должно быть ≤ 0,05 Ом. Это обязательное требование при использовании в электрических сетях.

Преимущества

• Высокая гибкость - легко адаптируется под сложные трассы
• Защита от пыли и водяных струй (IP65) - подходит для промышленных помещений
• Оцинкованная сталь - устойчивость к коррозии даже в условиях повышенной влажности
• ПВХ-оболочка - снижает шум, предотвращает истирание кабелей, упрощает монтаж
• Длинная бухта (50 м) - минимизирует количество стыков и потерь при раскрое

Ограничения применения

• Не предназначена для герметичной прокладки - нельзя использовать в подземных каналах, колодцах, на улице без дополнительной защиты
• Не выдерживает длительного погружения в воду - IP65 ≠ IP67
• Не подходит для прокладки в зонах с постоянным воздействием растворителей, кислот, щелочей
• Требует обязательного заземления через фитинги - сам по себе не является защитным проводником
• Не рекомендован для прокладки в местах с частыми ударными нагрузками - лучше выбрать жесткие каналы

Примеры использования

• Защита силовых кабелей на промышленных станках с перемещающимися головками
• Прокладка сигнальных проводов в робототехнических комплексах
• Монтаж кабелей управления в пультах, ящиках с дверями, которые часто открываются
• Подключение датчиков и исполнительных механизмов в автопроизводстве
• Прокладка внутри машинного оборудования, где требуется частая переустановка

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет всего 9,6 мм. Не пытайтесь запихнуть кабель больше 8–9 мм - это вызовет перегрев и повреждение изоляции.
• Используйте только фитинги от ЗЭТА или аналогичные по сертификатам - другие могут не обеспечить нужное заземление или плотность посадки.
• При резке используйте ножницы по металлу - обычный нож может деформировать стенки и снизить прочность.
• Для длинных трасс (>10 м) предусмотрите компенсаторы или свободный прогиб - чтобы избежать натяжения при температурных изменениях.
• Проверяйте целостность ПВХ-оболочки перед установкой - трещины или порезы снижают защитные свойства.
• Артикул zeta42233 - оптимальный выбор для проектов, где важны гибкость, надежность и соответствие нормам. Не путайте с другими типами МРПИ - есть модели с уплотнением и другим покрытием.
