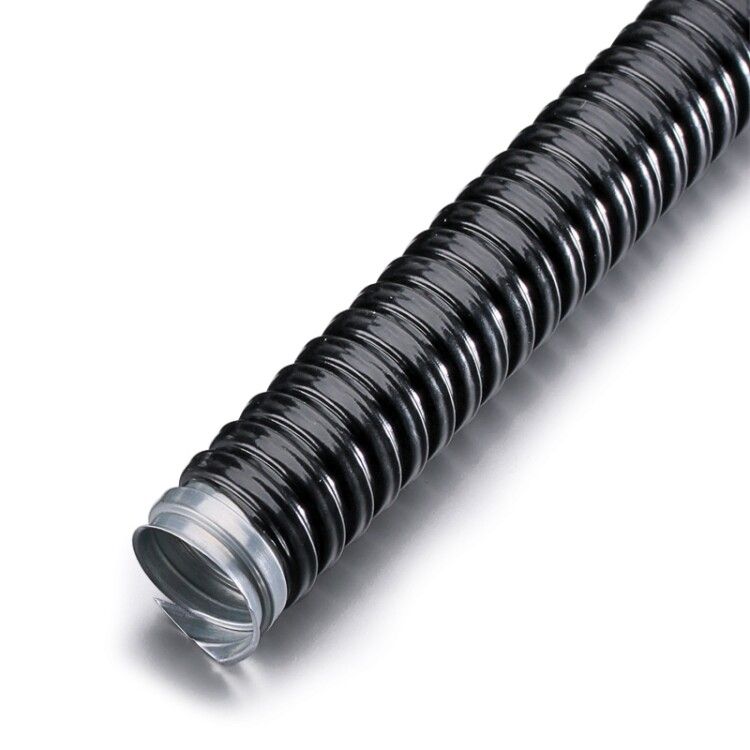

Металлорукав Р3-ЦПнг-LS-10 d10мм без протяжки (уп.100м) Fortisflex 73246 КВТ

Металлорукав Р3-ЦПнг-LS 10 мм без протяжки (упаковка 100 м) от Fortisflex предназначен для защиты кабелей и проводов в условиях повышенной механической нагрузки и воздействия внешних факторов. Этот металлорукав с ПВХ-оболочкой обеспечивает герметичную, пожаробезопасную и долговечную прокладку в помещениях и на улице, совместим с фитингами Fortisflex и сертифицирован по UL.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 10 мм используется для организации скрытой и открытой проводки кабелей и проводов. Он защищает электрические линии от механических повреждений, влаги, пыли и химических воздействий. Подходит для прокладки в зонах с высокими требованиями к безопасности: промышленные объекты, системы вентиляции и кондиционирования, участки с риском контакта с маслом, бензином или разбавленными кислотами. Также применяется при транспортировке сыпучих материалов. Может использоваться как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Диаметр: 10 мм - подходит для кабелей с наружным диаметром до 8–9 мм
• Тип: герметичный металлорукав с ПВХ-изоляцией
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Оболочка: самозатухающий ПВХ с низким газо- и дымовыделением (LS), не поддерживает горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK07 - выдерживает удар энергией 0,5 Дж (эквивалент 100 г груза с высоты 50 см)
• Температурный диапазон эксплуатации: от –40 C до +75 C
• Температура монтажа: не ниже –5 C - при более низких температурах материал становится хрупким
• Статический радиус изгиба: 30 мм - минимальный допустимый радиус изгиба при статической нагрузке
• Разрывное усилие: 500 Н - способен выдерживать значительные осевые нагрузки
• Длина бухты: 100 м - удобна для крупномасштабных работ
• Цвет: черный - устойчив к УФ-излучению
• Изолирующие свойства: оболочка обеспечивает электроизоляцию, предотвращает контакт с токоведущими частями
• Уплотнение: отсутствует - требует установки фитингов для герметизации концов

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 10 мм без протяжки совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с модификациями INOX и ВК-М-МР. Для герметизации концов необходимо использовать соответствующие фитинги - сам рукав не имеет уплотнений. Монтаж выполняется путем вставки кабеля в рукав и последующего закрепления фитингами. Гибкость позволяет выполнять повороты под углом до 90° без потери целостности. При монтаже в холодную погоду (ниже –5 C) рекомендуется прогревать рукав перед изгибом.

Безопасность и стандарты

• Соответствует нормам UL - одобрено для использования в США и Канаде
• ПВХ-оболочка не поддерживает горение и снижает дымообразование при возгорании
• Защита от поражения электрическим током благодаря изолирующему слою
• Степень защиты IP65 и IK07 обеспечивают соответствие требованиям EN 60529 и IEC 62262

Преимущества

• Высокая механическая прочность - оцинкованная сталь защищает от перегибов, сплющивания и ударов
• Устойчивость к агрессивным средам - не разрушается при контакте с маслами, бензином, разбавленными кислотами и щелочами
• Долговечность - антикоррозийное покрытие и УФ-стабилизированный ПВХ гарантируют срок службы до 25 лет
• Легкость монтажа - гибкость позволяет прокладывать трассы даже в труднодоступных местах
• Пожарная безопасность - самозатухающая оболочка снижает распространение пламени

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью
• Требуется использование фитингов для герметизации концов - без них возможен доступ пыли и влаги
• Минимальная температура монтажа –5 C - при более низких температурах возрастает риск растрескивания ПВХ
• Не подходит для прокладки в местах с постоянными вибрациями выше 10 Гц - может вызвать усталостное разрушение витков
• Не рекомендуется применять в средах с концентрированными кислотами, щелочами или растворителями - ПВХ может деформироваться

Примеры использования

• Прокладка силовых кабелей в цехах с оборудованием - станки, конвейеры, роботы
• Скрытая проводка в промышленных зданиях с высокой запыленностью
• Наружная прокладка кабелей в системах вентиляции и кондиционирования
• Защита сигнальных линий в пищевой промышленности - где требуется легкая очистка и устойчивость к мойкам
• Перемещаемые участки оборудования - например, кабели на подвижных платформах с ограниченным радиусом изгиба

Практические советы

• Выбирайте диаметр 10 мм только для кабелей с наружным диаметром ≤9 мм - перегрузка затруднит протяжку
• При прокладке длинных трасс используйте направляющие ролики - это снизит трение и продлит срок службы
• Всегда закрывайте концы фитингами - даже если кажется, что место “не подвержено влаге”
• При работе зимой храните бухты в тепле минимум 2 часа перед монтажом
• Для проверки герметичности после монтажа используйте воздушное давление до 0,3 бар - это выявляет микротрещины
• Металлорукав Р3-ЦПнг-LS 10 мм от Fortisflex можно резать обычными ножницами по металлу - не требуются специальные инструменты
