НГ 10 (50 м/уп.) черный с протяжкой | zeta44400 ГОФРОМАТИК Металлорукав в ПВХ изоляции МРПИ ЗЭТА

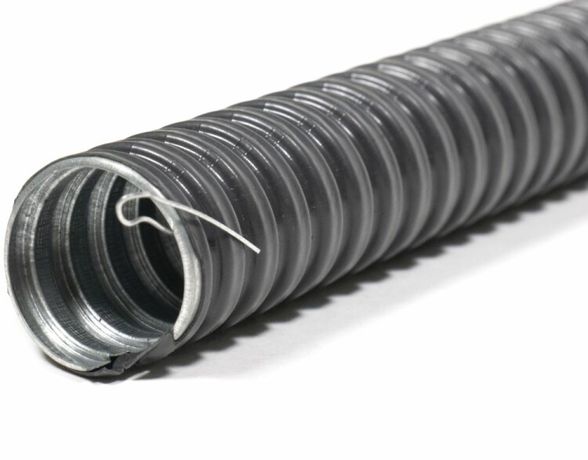

Металлорукав в ПВХ изоляции МРПИ НГ 10 диаметр 10 мм черный с протяжкой (упаковка 50 м) от ЗЭТАРУС - это гибкая защищённая труба для прокладки кабелей в условиях высоких механических нагрузок и агрессивной среды. Артикул zeta44400 подходит для монтажа на станках, конвейерах, в щитовых и технологических каналах.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 10 используется для защиты кабелей от повреждений: ударов, перегибов, истирания, воздействия масел, воды и пыли. Подходит для прокладки силовых, контрольных и слаботочных проводов в подвижных и стационарных системах. Применяется в машиностроении, автоматизации, пищевой и химической промышленности, где требуется надёжная изоляция и долгий срок службы.

Технические характеристики

• Тип: металлорукав с ПВХ-изоляцией
• Материал корпуса: оцинкованная стальная лента
• Материал внешней оболочки: ПВХ, чёрного цвета
• Внутренний диаметр: 9,6 мм - позволяет пропускать кабели до 6–8 мм в диаметре
• Наружный диаметр: 13,5 мм
• Длина бухты: 50 метров
• Степень защиты IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочая температура: от –40 C до +90 C
• Статический радиус изгиба: 40 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 500 Н - выдерживает значительную тянущую нагрузку
• Гибкость: высокая - легко формируется в сложные маршруты
• Уплотнение: отсутствует - требует установки фитингов для герметизации входов/выходов
• Наличие протяжки: да - внутренняя стальная нить для удобного протягивания кабелей

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 10 диаметр 10 мм черный с протяжкой (упаковка 50 м) совместим с арматурой ЗЭТА: МСР, МСМ, МТ, МВВ, МТР, АТР, РКВ, РКН, МВН. Для герметизации и заземления обязательно используйте подходящие по размеру и классу защиты соединительные элементы. Протяжка внутри рукава позволяет легко втянуть кабель без дополнительных инструментов. Установка выполняется путём вставки в подготовленные отверстия с последующим закреплением фитингами. Не рекомендуется использовать без фитингов на открытых участках - риск попадания влаги и пыли через торцы.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р МЭК 61386.1-2014. Соответствует требованиям к композитным гофрированным трубным системам. При правильном заземлении через сертифицированную арматуру ЗЭТА обеспечивается безопасность от поражения током. Переходное сопротивление при заземлении должно быть ≤ 0,05 Ом - проверяйте это после монтажа согласно ГОСТ Р МЭК 61386.23-2015.

Преимущества

• Высокая гибкость и прочность - выдерживает частые изгибы без потери формы
• ПВХ-оболочка защищает от коррозии, химикатов и UV-лучей
• Протяжка ускоряет прокладку кабелей - не нужна штанга или лапа
• IP67 - можно применять во влажных, пыльных и агрессивных средах
• Широкий температурный диапазон - работает даже в холодных цехах и жарких помещениях
• Оцинкованная сталь - увеличивает срок службы в сравнении с обычными стальными рукавами

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Отсутствие уплотнения требует обязательной установки фитингов на концах - нельзя оставлять торцы открытыми
• Не подходит для прокладки в местах с динамическими изгибами меньше 40 мм радиуса - возможна деформация
• Не заменяет полноценную кабельную трассу - не рассчитана на большие нагрузки сверх 500 Н
• Требует заземления через специальные фитинги - сам по себе не создаёт надёжный контакт с землёй

Примеры использования

• Защита кабелей управления на промышленных роботах и манипуляторах
• Прокладка сигнальных проводов в конвейерных линиях с частыми перемещениями
• Монтаж кабелей в станках с ЧПУ, где есть вибрации и масло
• Подключение датчиков в пищевых цехах - устойчив к мойкам и паровой очистке
• Прокладка в технологических каналах с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (9,6 мм) достаточен для вашего кабеля - учтите изоляцию и оболочку
• Обязательно используйте фитинги ЗЭТА (например, МСР или МВВ) для герметизации и заземления - иначе теряются все преимущества IP67
• При резке рукава используйте ножницы по металлу - не допускайте расплющивания стенок
• Не перегибайте рукав менее чем на 40 мм радиуса - это снижает срок службы и может повредить кабель внутри
• При длительной эксплуатации в условиях вибраций контролируйте состояние протяжки - она может ослабнуть или оборваться
• Храните бухту в сухом месте - хотя ПВХ устойчив к влаге, длительное намокание может повлиять на адгезию материала
