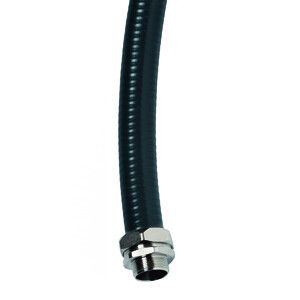

Металлорукав DN 10мм в гладкой ПВХ изоляции, Dвн 10,0 мм, Dнар 15,0,IP66, 50 м, цвет чёрный | 6070R-10N DKC ДКС

Металлорукав DKC Cosmec 6070r-10n - гибкая металлическая трубка с гладкой ПВХ-изоляцией, предназначенная для защиты кабелей и проводов в условиях повышенной запылённости, влаги и механических нагрузок. Подходит для прокладки в производственных зонах, на станках и конвейерах.

Назначение и область применения

Металлорукав DKC Cosmec 6070r-10n используется для защиты электрических, сигнальных и слаботочных кабелей - например, в системах автоматизации, управления, связи и телеметрии. Применяется там, где требуется надёжная защита от пыли, воды, масел и механических повреждений. Особенно эффективен на производствах: в цехах с оборудованием, на конвейерах, в линиях сборки, в местах с частыми мойками и влажной средой.

Технические характеристики

• Внутренний диаметр: 10 мм - позволяет пропускать кабели с суммарным внешним диаметром до 8–9 мм
• Наружный диаметр: 15 мм - обеспечивает компактную установку даже в ограниченном пространстве
• Материал корпуса: стальная спирально-навитая лента - прочная, устойчивая к деформациям
• Изоляция: гладкая ПВХ-оболочка - защищает от влаги, масел, химикатов и истирания
• Степень защиты: IP66 (при движении/вибрации), IP67 (при фиксированной прокладке) - полная защита от пыли и мощного водяного потока, временное погружение
• Температурный диапазон: от –45 C до +70 C - работает в холодных складах и жарких цехах
• Длина бухты: 50 м - удобно для длинных трасс без стыков
• Статический радиус изгиба: 30 мм - минимальный допустимый радиус при неподвижной укладке
• Разрывное усилие: 500 Н - выдерживает значительные тянущие нагрузки
• Соответствие стандартам: DIN EN 61386-23 - европейский стандарт для металлорукавов
• Электрические свойства: имеет проводящую и изоляционную составляющую - требует заземления
• Цвет: чёрный - устойчив к УФ-лучам, не выгорает на солнце

Совместимость и монтаж

Металлорукав DKC Cosmec 6070r-10n совместим со стандартными фитингами и муфтами для металлорукавов диаметром 10 мм. Для герметичного соединения рекомендуется использовать уплотнительные наконечники с резьбой M12x1,5 или аналогичные. Монтаж возможен как вдоль стен, так и по полу, в каналах и кабельных лотках. Благодаря гибкости легко проходит через изгибы и препятствия. На бухте есть маркировка метража - можно точно отмерить нужную длину без лишних отрезов.

Безопасность и стандарты

Металлорукав соответствует стандарту DIN EN 61386-23, который регламентирует требования к металлорукавам для электротехнических систем. Оболочка ПВХ не поддерживает горение - снижает риск возгорания при перегреве кабелей. Однако продукт не является самозаглушающим - при длительном контакте с открытым пламенем возможно распространение огня. Для безопасной работы необходимо заземлить металлическую основу рукава.

Преимущества

• Высокая химическая стойкость - не разрушается при контакте с маслом, смазкой, моющими средствами
• Гладкая ПВХ-поверхность - не задерживает грязь, легко моется, не цепляет волокна
• Значительная степень защиты IP66/IP67 - подходит для агрессивных сред
• Гибкость и малый радиус изгиба - упрощают прокладку в труднодоступных местах
• Маркировка метража - экономит время при раскрое и снижает отходы
• Долгий срок службы - стальной сердечник не теряет форму, ПВХ не растрескивается при температурных колебаниях

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 действует лишь временно
• Не следует применять при температурах ниже –45 C - материал становится хрупким
• Не подходит для открытых участков с постоянным прямым солнечным светом более 8 часов в день - долгосрочное УФ-воздействие может вызвать старение ПВХ
• Требует обязательного заземления - не используйте как изолирующий элемент без подключения к контуру заземления
• Отсутствуют встроенные уплотнения - для герметичных соединений нужны дополнительные фитинги

Примеры использования

• Защита кабелей питания и сигналов на ЧПУ-станках
• Прокладка проводов между двигательными модулями на конвейере
• Обвязка датчиков и исполнительных механизмов в пищевой промышленности
• Подключение оборудования в моечных камерах и цехах с частой влажной уборкой
• Скрытая прокладка в технологических нишах с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей внутри не превышает 8 мм - иначе будет затруднена протяжка и возрастёт риск перегрева
• При изгибах соблюдайте минимальный радиус 30 мм - превышение может повредить структуру металла
• Для герметичного входа в щит или оборудование используйте уплотнительные переходники с резьбой - без них IP66/IP67 не гарантируется
• При прокладке в вертикальных направлениях закрепляйте рукав каждые 1–1,5 м - предотвращает провисание и перегрузку
• При необходимости резки используйте специальный нож для металлорукавов - обычные клещи могут деформировать ПВХ-оболочку
• Храните бухту в сухом месте, избегая прямого солнца - продлевает срок годности ПВХ-изоляции
