Заземление металлорукава

Металлорукав служит одновременно защитой кабеля и частью системы заземления. Чтобы он выполнял свою функцию, требуется корректное подключение к контуру заземления через специальные устройства.

Как выбрать

Основные параметры, влияющие на работоспособность и безопасность системы заземления:

• Тип изделия: От него зависит способ подключения - вводная муфта, оконцеватель или хомут. Это принципиально разные решения по конструкции и назначению.
• Наличие контакта для заземления: Не все фитинги обеспечивают электрический контакт с рукавом. Только те, где указано «Заземление: Да» или предусмотрена возможность подключения провода, могут использоваться в цепях PE.
• Материал и степень защиты: Сталь подвержена коррозии; нержавеющая сталь или ПВХ-изоляция повышают долговечность и позволяют использовать продукцию во влажных или агрессивных средах.
• Диаметр соответствия: Диаметр фитинга должен точно соответствовать внешнему диаметру металлорукава, иначе контакт будет нарушен, а заземление станет недейственным.
• Условия эксплуатации: Температурный диапазон, влажность, наличие абразивной пыли - всё это влияет на выбор материала и степени защиты (IP).

Выбор по характеристикам

Вводные муфты с функцией заземления

Подходят для случаев, когда металлорукав подсоединяется напрямую к распределительному щиту, боксу или оборудованию. Фиксируются гайкой, обеспечивают надёжный электрический контакт между корпусом и самим рукавом. Единственный товар в списке, который прямо заявляет наличие функции заземления - именно такой вариант гарантирует непрерывность PEN/PE-цепи. Подключение провода осуществляется через встроенную клемму или болт.

Товары: [1]

Хомуты для заземления

Применяются вне зависимости от места входа - на любом участке трассы, где нужно подключиться к металлической части рукава. Изготовлены из нержавеющей стали, что исключает потерю контакта из-за коррозии даже в агрессивных условиях. Обеспечивают равномерный охват и плотный прижим благодаря регулируемому хомуту. Особенно важны при длинных трассах или в помещениях с высокой влажностью. Требуют отдельного провода заземления, подключаемого к клемме хомута.

Товары: [2]

Оконцеватели и переходники

Используются для завершения линии и защиты концов кабеля от повреждений. Однако большинство таких изделий (например, [3]) не имеют вывода для подключения заземляющего провода. Они создают механическую фиксацию, но не решают задачу электрического соединения. Такие решения можно применять только в паре с другими средствами заземления - например, если начало трассы уже подключено через муфту или хомут. Самостоятельно они не обеспечивают полноценного заземления.

Товары: [3]

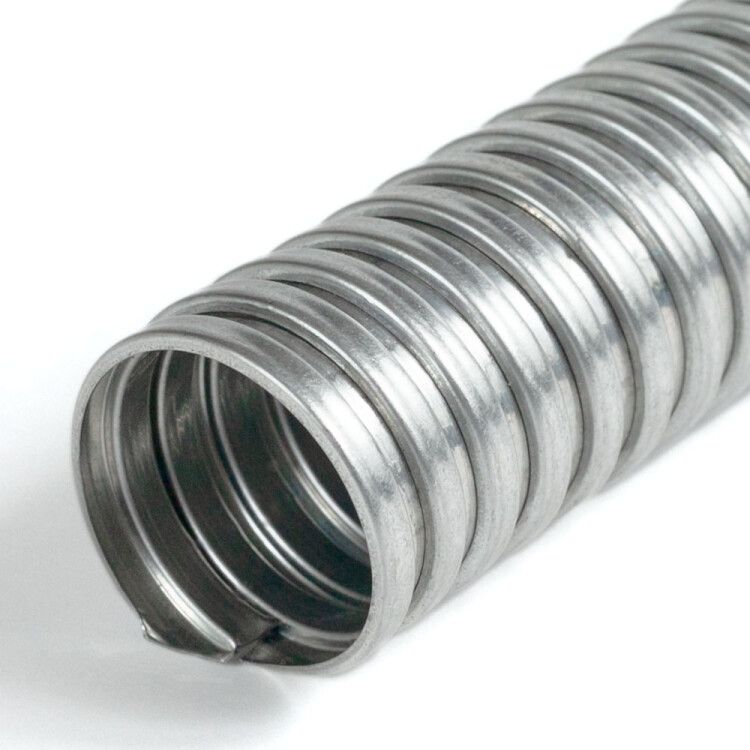

Металлорукавы с изоляцией и без

Сами по себе металлорукавы являются проводящими, но их использование в качестве заземляющего элемента возможно только при условии электрической целостности всей трассы. Версии с ПВХ-изоляцией ([4] [5] [6] [7] [8]) добавляют защиту от влаги и коррозии, однако нарушают естественную проводимость - чтобы сохранить заземление, обязательно нужны внешние точки подключения (через хомуты или муфты). Без изоляции ([9] [10] [11] [12] [13] [14] [15]) остаются доступными для прямого контакта, но подвержены окислению, особенно в сырых условиях.

Товары: [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21]

Выбор по бюджету

Бюджетные решения

В этой категории - базовые оконцеватели и простые металлорукавы без дополнительных функций. Например, оконцеватель [3] стоит всего 47 руб., но он не предоставляет точку подключения для провода заземления. То же относится к большинству отрезков металлорукава - они проводящие, но сами по себе не решают вопроса подключения. Компромисс: экономия на начальных расходниках, но необходимость дополнительно покупать средства для организации контакта. Подходит, если заземление уже реализуется другим способом или планируется отдельно.

Товары: [3] [9] [10] [16] [17] [14] [19] [20] [11] [12] [13] [15]

Средний сегмент

Сюда попадают металлорукавы в ПВХ-изоляции с протяжкой и вводные муфты. Главное преимущество - готовность к монтажу и повышенная защита от влаги и коррозии. Муфта [1] (284 руб.) - единственный элемент, который изначально рассчитан на заземление, хотя материал - обычная сталь, чувствительная к влаге. Получается более надёжная система, но при этом требуется следить за состоянием контакта. Этот уровень подходит для помещений с нормальной влажностью и стандартными требованиями к безопасности.

Товары: [1] [4] [5] [6] [7] [8]

Высокий ценовой сегмент

Единственный представитель - хомут из нержавеющей стали [2] (506 руб.). Он дороже, но даёт значительное преимущество: устойчивость к коррозии и гарантированно стабильный контакт даже в сложных условиях. Нержавеющая сталь не образует оксидной плёнки, поэтому переходное сопротивление остаётся минимальным годами. Это критично для объектов с высокими требованиями к электробезопасности - промышленных, влажных или химически активных сред. Здесь вы платите за долговечность и уверенность в работе системы.

Товары: [2]

Выводы

Если вам нужна реальная организация заземления - смотрите [1] (вводная муфта) или [2] (хомут из нержавейки). Первый подойдёт для подключения в щит, второй - универсальный, его можно ставить в любой точке трассы. Для временных или сухих помещений допустимо использовать обычные металлорукавы ([9] [10] и аналоги), но тогда обязательна реализация контакта отдельно. Если среда влажная или агрессивная - однозначно выбирайте [2]. Простые оконцеватели вроде [3] не заменяют собой заземление, они лишь механическая защита.
