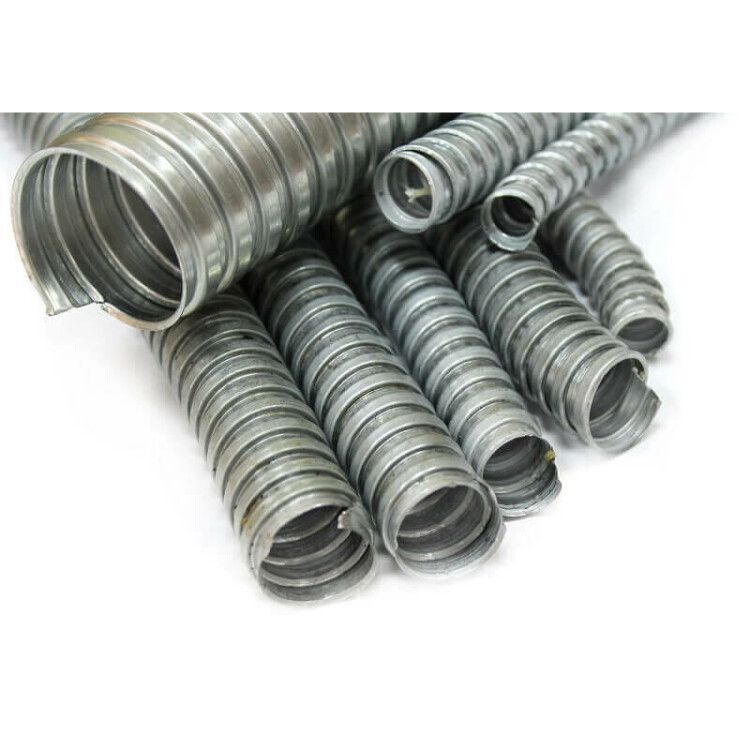

Металлорукав Р3-ЦХ 12 d12мм без протяжки (уп.50м) ГОФРОМАТИК zeta42422 ЗЭТА

Металлорукав Р3-ЦХ 12 диаметр 12 мм без протяжки упаковка 50 м - гибкая металлическая защита для кабелей и проводов в условиях высокой запыленности и агрессивной среды. Произведённый компанией ЗЭТА Новосибирск, этот металлорукав обеспечивает механическую защиту и соответствует требованиям IP40. Артикул zeta42422 рассчитан на прокладку в промышленных системах с температурой от -40 до +100 C.

Назначение и область применения

Металлорукав Р3-ЦХ 12 диаметр 12 мм без протяжки упаковка 50 м предназначен для защиты кабельных трасс от механических повреждений, пыли, масла и мелких частиц. Он применяется там, где требуется гибкость и долговечность, но не нужна полная герметизация. Подходит для прокладки в цехах, на конвейерах, в системах вентиляции, а также для транспортировки крупнодисперсных сыпучих материалов - например, зерна, песка или опилок.

Технические характеристики

• Наружный диаметр: 13,7 мм
• Внутренний диаметр: 11,2 мм - позволяет пропускать кабели с внешним диаметром до 10–11 мм
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и слегка влажных средах
• Длина одной бухты: 50 метров - удобно для длинных трасс
• Степень защиты: IP40 - предохраняет от твердых предметов больше 1 мм, но не от воды
• Температура эксплуатации: от -40 C до +100 C - работает в холодных помещениях и рядом с нагреваемым оборудованием
• Статический радиус изгиба: 36 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 250 Н - выдерживает небольшие нагрузки на растяжение
• Уплотнение: специальные нити - снижают проникновение пыли, но не обеспечивают герметичность
• Цвет: серый
• Гибкость: высокая - легко формируется вокруг препятствий

Совместимость и монтаж

Металлорукав Р3-ЦХ 12 диаметр 12 мм без протяжки упаковка 50 м не имеет внутренней протяжки - значит, кабель необходимо заводить вручную через один из концов. Для этого рекомендуется использовать штангу или жесткую направляющую. Установка возможна в любом положении: горизонтально, вертикально, с изгибами. Крепление осуществляется с помощью хомутов или крепежных планок. Не используйте силовые методы растяжения - максимальное разрывное усилие составляет всего 250 Н.

Безопасность и стандарты

Изделие соответствует требованиям IP40 - защищено от контакта с инструментами и твердыми частицами размером более 1 мм. Материал - оцинкованная сталь - не содержит свинца и других токсичных компонентов. Температурный диапазон (-40…+100 C) позволяет применять его в большинстве промышленных условий, кроме экстремальных (например, печи или паровые системы выше 100 C).

Преимущества

• Высокая гибкость - легко адаптируется к сложным маршрутам прокладки
• Защита от пыли и механических воздействий - продлевает срок службы кабелей
• Устойчивость к коррозии благодаря оцинковке - подходит для помещений с повышенной влажностью
• Длинная бухта (50 м) - минимизирует количество соединений и потерь при монтаже
• Не требует специального оборудования для установки

Ограничения применения

• Не является герметичным - нельзя использовать в местах с постоянным контактом с водой, маслом или агрессивными жидкостями
• IP40 не защищает от брызг и влаги - исключите использование во влажных зонах без дополнительной защиты
• Недопустимо перегибать радиусом меньше 36 мм - это вызывает деформацию и потерю прочности
• Не предназначена для частого изгибания в движущихся механизмах - только статическая прокладка
• Отсутствие протяжки усложняет замену кабеля - лучше выбирать при первоначальной прокладке

Примеры использования

• Защита кабелей управления на пищевых производствах (конвейеры, смесители)
• Прокладка сигнальных линий в деревообрабатывающих цехах - против древесной пыли
• Подключение датчиков в зонах с высокой запыленностью (цементные заводы, угольные терминалы)
• Транспортировка воздуха в вентиляционных каналах с фильтрами - уплотнение задерживает крупные частицы
• Кабельные трассы в холодильных камерах - выдерживает низкие температуры до -40 C

Практические советы

• Перед монтажом проверьте внутренний диаметр (11,2 мм) - он должен быть на 1–2 мм больше наружного диаметра кабеля
• При необходимости резки используйте ножницы по металлу - не сдавливайте рукав, чтобы не нарушить структуру
• Не затягивайте хомуты слишком туго - это может сплющить металлорукав и уменьшить проходное сечение
• Для многократного обслуживания кабелей рассмотрите вариант с протяжкой - данный тип (без протяжки) лучше для одноразовой прокладки
• Храните бухты в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой
