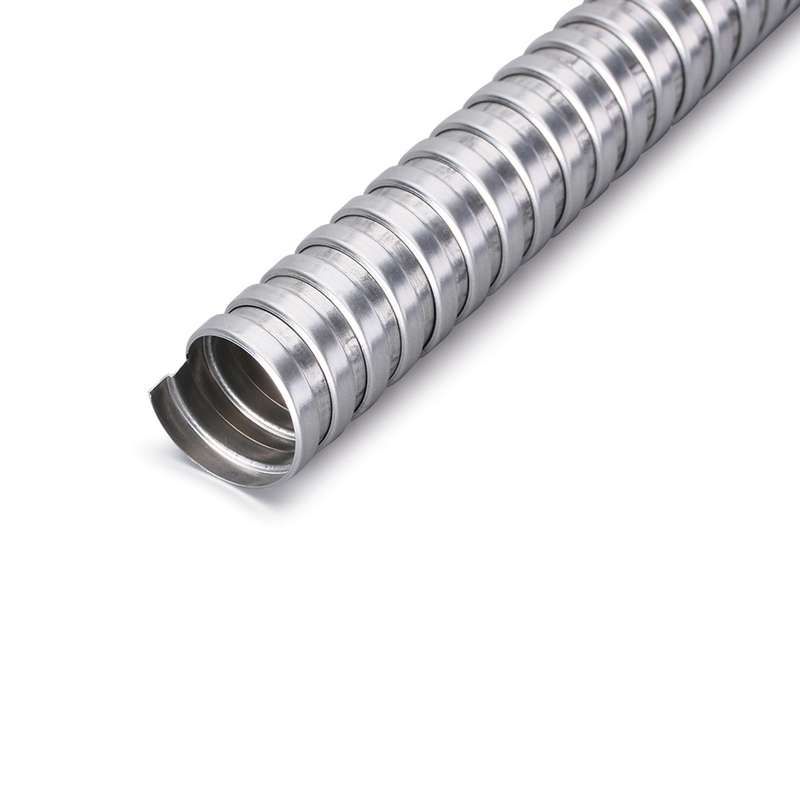

Урал Пак МР-0100712-100 Металлорукав Р3-ЦХ-12 d12мм без протяжки оцинк (уп.100м) У.ПАК

Металлорукав Р3-ЦХ-12 d12мм без протяжки оцинкованный (упаковка 100м) от бренда Урал Пак - это гибкий металлический рукав с оцинкованным покрытием, предназначенный для защиты кабелей от механических повреждений, влаги и пыли. Артикул МР-0100712-100 рассчитан на прокладку в жестких условиях, включая промышленные объекты и взрывоопасные зоны.

Назначение и область применения

Металлорукав Р3-ЦХ-12 используется для защиты силовых и контрольных кабелей от внешних воздействий: ударов, перетирания, давления, пыли и брызг воды. Подходит для прокладки в помещениях и на открытых участках, где есть риск механического повреждения проводов. Применяется на заводах, в цехах, на транспорте, в системах автоматизации, на конвейерах и в других местах с высокими требованиями к надежности.

Технические характеристики

• Материал корпуса: сталь с оцинкованным покрытием - защищает от коррозии
• Номинальный диаметр: 12 мм - соответствует внутреннему проходу для кабелей до 10–11 мм
• Внутренний диаметр: 10,9 мм - позволяет пропускать одиночные кабели или небольшие пучки
• Внешний диаметр: 15,9 мм - определяет требуемые зазоры при монтаже
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количестве, вредном для работы) и от брызг воды со всех сторон
• Температурный диапазон: от -40 C до +60 C - работает в холодных и жарких условиях
• Статический радиус изгиба: 35 мм - минимальный допустимый радиус при фиксированной установке
• Длина в упаковке: 100 метров - удобна для крупных проектов
• Уплотнение: хлопчатобумажные нити внутри - предотвращают попадание пыли и влаги в просвет между гофрами
• Оболочка: без дополнительной обшивки - снижает вес и стоимость, сохраняет гибкость
• Цвет: металлик - характерный цвет оцинкованной стали

Совместимость и монтаж

Металлорукав Р3-ЦХ-12 не имеет заводской протяжки - для прокладки кабеля потребуется использовать штангу, ленту или другую протяжную оснастку. Кабель вводится через один конец рукава, затем протягивается вручную или с помощью механизма. Для герметизации входов используйте комплектующие с уплотнительными кольцами (например, муфты IP54). Не рекомендуется применять с кабелями, имеющими внешний диаметр более 10 мм - существует риск затруднённой протяжки или повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Негорючесть материала обеспечивает безопасность при работе рядом с источниками тепла. Степень защиты IP54 делает его подходящим для условий, где возможны брызги воды и наличие пыли, но не требуется полная герметизация. Не предназначен для постоянного контакта с водой или погружения.

Преимущества

• Высокая прочность стального корпуса против сдавливания и порезов
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Гибкость позволяет прокладывать трассы с несколькими изгибами
• Уплотнение из натуральных нитей эффективно задерживает пыль и мелкий мусор
• Длинная катушка (100 м) минимизирует количество стыков при большой протяжке

Ограничения применения

• Не подходит для постоянного погружения в воду - IP54 не гарантирует герметичность при напоре жидкости
• Запрещено использовать при температурах ниже -40 C и выше +60 C - материал теряет эластичность или деформируется
• Не является заменителем труб - не выдерживает значительные нагрузки на сжатие при сильном давлении
• Отсутствие протяжки требует дополнительных усилий при монтаже - неудобен для быстрого монтажа без подготовки
• Не рекомендуется для частых изгибов под нагрузкой - превышение радиуса 35 мм может вызвать повреждение гофры

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Прокладка сигнальных линий в пищевых цехах с повышенной влажностью
• Фиксация проводов на конвейерных лентах с движущимися элементами
• Электроснабжение вагонов и мобильных установок в условиях вибраций
• Подключение датчиков на взрывоопасных производствах (зоны с классом взрывоопасности 1/2)

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабеля не превышает 10 мм - иначе будет трудно протянуть
• Используйте пластиковые или медные направляющие для облегчения протяжки - особенно при длинных трассах
• На концах рукава закрепите защитные наконечники - они предотвратят распускание гофры и повреждение кабеля
• При необходимости среза - используйте ножницы по металлу, чтобы не сплющить стенки
• Храните катушки в сухом месте - даже оцинкованная сталь может окисляться при длительном контакте с влагой
• Для многократных изгибов выбирайте другие типы рукавов - этот вариант лучше всего подходит для стационарной прокладки
