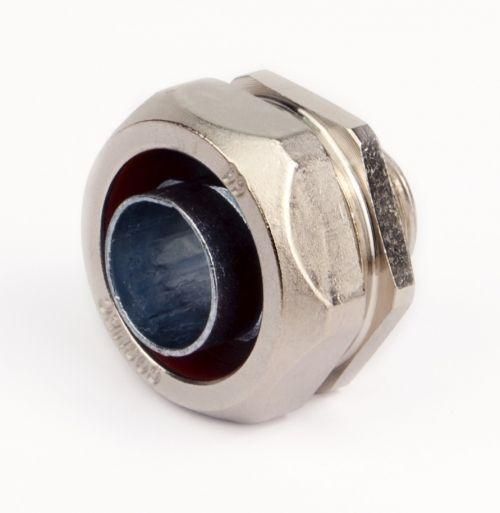

Муфта металлорукав-коробка DN 12,М16х1,5 наружная резьба | 6014-16A DKC ДКС

Муфта металлорукав-коробка DN 12, резьба М16х1,5 наружная DKC - это надёжное соединительное устройство из никелированной латуни, предназначенное для ввода металлорукава диаметром 12 мм в электрооборудование, шкафы и распределительные коробки. Артикул 6014-16a из серии Cosmec обеспечивает герметичный и механически прочный переход между гибким проводящим каналом и жёсткими корпусами.

Назначение и область применения

Муфта металлорукав-коробка DN 12, резьба М16х1,5 наружная DKC используется для подключения металлорукава к электрическим коробкам, щитам, панелям управления и другому оборудованию с внутренней резьбой. Применяется там, где требуется защищённый ввод кабелей через металлический рукав - например, в промышленном оснащении, автоматизированных линиях, станках, системах контроля и на объектах с высокой степенью запылённости или влажности.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует стандартному металлорукаву этого размера
• Резьба: M16×1,5 наружная - совместима с внутренними резьбовыми отверстиями стандартных корпусов
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и долговечность
• Исполнение: прямолинейное - позволяет вести кабели прямо без угловых перегибов
• Цвет: серый - визуально отличается от пластиковых аналогов, удобен для идентификации
• Температурный диапазон: от –40 C до +80 C - работает в суровых условиях, включая холодные склады и нагреваемые помещения

Совместимость и монтаж

Муфта металлорукав-коробка DN 12, резьба М16х1,5 наружная DKC предназначена для установки в отверстия с внутренней резьбой M16×1,5. К металлорукаву крепится стандартными зажимами или опрессовкой - без дополнительного крепления. При необходимости комплектуется гайкой и уплотнительной прокладкой для усиления герметизации. Установка выполняется обычным ключом - момент затяжки не требует специального инструмента. Диаметр посадочного места под резьбу составляет 16 мм - проверьте соответствие перед монтажом.

Безопасность и стандарты

Изделие изготовлено из медицинской латуни, что исключает выделение токсичных веществ. Никелирование снижает риск окисления и образование налётов. Соответствует требованиям к электротехническим соединениям в промышленной среде, хотя явного указания на соответствие ГОСТ или IEC в данных отсутствует - рекомендуется сверяться с нормами проекта.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу - выдерживает нагрузки при монтаже и эксплуатации
• Никелированное покрытие предотвращает коррозию даже во влажной среде
• Простота монтажа - не требует сварки, клея или сложных фиксаторов
• Устойчивость к температурным колебаниям - сохраняет форму и герметичность при экстремальных значениях
• Поддерживается допкомплектация - возможность доработки гайкой и прокладкой для повышенной герметизации

Ограничения применения

• Не предназначена для использования в взрывоопасных зонах - отсутствует сертификация Ex
• Не подходит для ввода в корпуса с резьбой других типов (например, G½" или M20×1,5)
• Не является самозакрывающимся элементом - при длительной вибрации возможна частичная открутка; рекомендуется применять контргайку
• Не рассчитана на постоянное погружение в жидкости - IP-класс защиты не указан, поэтому не следует использовать в условиях прямого контакта с водой

Примеры использования

• Ввод металлорукава в распределительный щит на производстве
• Подключение датчиков и исполнительных механизмов к шкафу управления станка
• Фиксация гибкого кабельного канала в распаечной коробке на улице
• Соединение металлорукава с корпусом насоса или вентилятора в пищевой промышленности

Практические советы

• Перед установкой проверьте глубину резьбы в корпусе - она должна быть достаточной для полного завинчивания муфты
• Для вибрационных участков используйте контргайку - это предотвратит самоотвинчивание
• Если нужна максимальная герметизация, закажите комплект с уплотнительной прокладкой - он продастся отдельно
• Не перетягивайте резьбу - латунь мягче стали, и её легко повредить
• Артикул 6014-16a из серии Cosmec - один из самых распространённых решений для DN12, но всегда сверьтесь с чертежом оборудования
