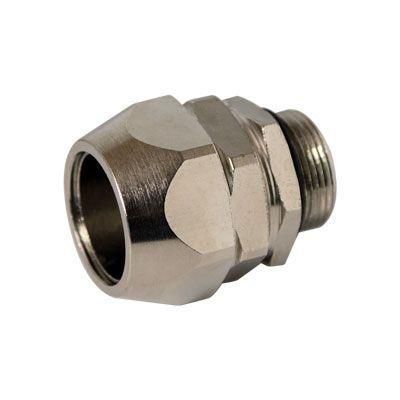

Муфта мет.рукав в изоляции оплетке-коробка DN 12, IP66, М16х1,5 | T16014-16A DKC ДКС

Муфта металлорукав в изоляции в оплетке-коробка DN 12, IP66, М16х1,5 от бренда DKC (ДКС), артикул t16014-16a, предназначена для надёжного ввода металлорукава в корпуса оборудования и распределительные коробки, обеспечивая герметичность и механическую фиксацию оплетки.

Назначение и область применения

Муфта используется для подключения металлорукава с герметичной изоляцией (например, серии 6071T) к электрическим шкафам, распаечным коробкам, панелям управления и другим устройствам. Она обеспечивает плотное прохождение рукава через стенку корпуса, предотвращая попадание пыли, влаги и внешних воздействий внутрь. Подходит для установки на станках, конвейерах, автоматизированных линиях и других объектах с высокими требованиями к защите проводки.

Технические характеристики

• Номинальный диаметр: 12 мм - соответствует металлорукавам этого размера
• Резьба: M16×1,5 - стандартизированная метрическая резьба для крепления к корпусам и крышкам
• Материал корпуса: никелированная латунь - устойчив к коррозии, долговечен, легко монтируется
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; совместима с IP67 - возможна временная защита от погружения
• Температурный диапазон: от -40 C до +80 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Конструкция: прямолинейная, с наружной резьбой - позволяет ввинчивать муфту в отверстие с внутренней резьбой
• Цвет: серый - визуально отличается от обычных металлических элементов, удобен для идентификации

Совместимость и монтаж

Муфта совместима исключительно с металлорукавами в стальной оплетке и с герметичной изоляцией, например, из серии 6071T. Установка выполняется путём вворачивания резьбовой части в подготовленное отверстие в корпусе. Герметизация достигается за счёт плотного прилегания оплетки к внутренним поверхностям муфты - дополнительные уплотнители не требуются, но при необходимости можно использовать комплектную гайку и прокладку для усиления герметичности. Посадочный диаметр под рукав - 12 мм, важно проверить соответствие внешнего диаметра рукава перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям IP66 и имеет потенциальную совместимость с IP67, что гарантирует безопасную работу в средах с повышенной влажностью, пылевой нагрузкой и риском брызг. Латунный корпус не содержит свинца и соответствует нормам RoHS. Сертификаты производителя DKC подтверждают соответствие международным стандартам качества для электрооборудования.

Преимущества

• Двойная фиксация - удерживает оплетку с трёх сторон, исключает её выскальзывание даже при вибрации
• Высокая герметичность - защищает от пыли и струй воды, продлевает срок службы проводки
• Устойчивость к коррозии - никелированная поверхность не тускнеет и не ржавеет
• Готовность к монтажу - не требует дополнительных деталей в базовой комплектации
• Широкий температурный диапазон - надёжна в любых климатических зонах

Ограничения применения

• Не подходит для металлорукавов без герметичной изоляции - требуется именно тип 6071T или аналогичный
• Не предназначен для частого демонтажа - многократные сборки/разборки снижают герметичность
• Не рекомендуется применять в средах с постоянным погружением в жидкости - хотя IP67 допускает временное погружение, длительная эксплуатация под водой недопустима
• Резьба M16×1,5 - несовместима с другими стандартными резьбами (G½”, NPT и т.п.) без переходников

Примеры использования

• Подключение металлорукава к распределительному щиту на производстве
• Ввод сигнальных кабелей в корпуса ЧПУ-станков
• Фиксация проводки в системах автономного освещения на открытых площадках
• Монтаж в пищевой промышленности - где важны чистота и мойка оборудованием под давлением

Практические советы

• Перед установкой проверьте, чтобы внешний диаметр металлорукава точно соответствовал 12 мм - перегрузка вызывает деформацию оплетки
• Закручивайте муфту равномерно, без перекосов - иначе повредится резьба или уплотнение
• Если в корпусе есть резьба большего размера, используйте переходник, а не насильственную затяжку
• Для условий с вибрацией или ударными нагрузками рекомендуется дополнительно закрепить рукав хомутом на 5–10 см от муфты
• Артикул t16014-16a - единственный вариант в серии Cosmec с такой комбинацией резьбы и диаметра; другие модели не заменят его без изменения проекта
