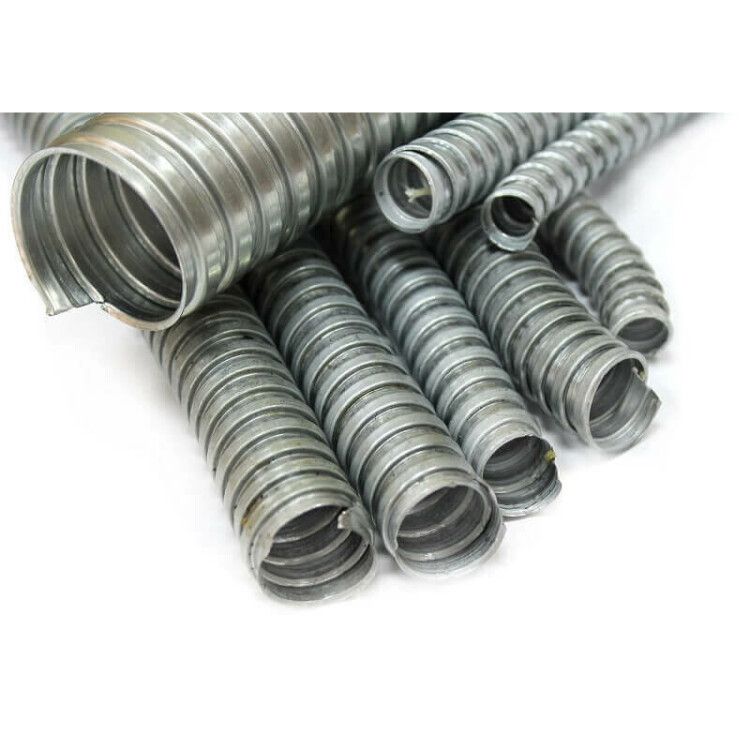

Металлорукав Р3-ЦХ 16 (50 м/уп.) | zeta42418 ЗЭТАРУС (Завод электротехнической арматуры)

Металлорукав Р3-ЦХ 16 мм без протяжки, упаковка 50 м - гибкая металлическая защита для кабелей и проводов в условиях высокой запыленности и агрессивной среды. Произведённый компанией ЗЭТА Новосибирск, этот металлорукав обеспечивает механическую защиту и соответствует требованиям IP40. Артикул zeta42418 рассчитан на длительную эксплуатацию в промышленных системах.

Назначение и область применения

Металлорукав Р3-ЦХ 16 мм без протяжки применяется для защиты кабельных трасс от механических повреждений, пыли, масла и мелких частиц. Он подходит для прокладки в местах с повышенной запылённостью - например, на заводах, в цехах по переработке материалов, на конвейерах, в системах вентиляции и там, где есть риск попадания крупнодисперсной пыли. Уплотнение из специальных нитей снижает проникновение пыли внутрь, но не создаёт герметичность - поэтому он не предназначен для работы под давлением воды или влажной среде.

Технические характеристики

• Наружный диаметр: 17,2 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 14 мм в диаметре
• Длина одной бухты: 50 метров
• Материал: оцинкованная сталь - устойчив к коррозии в сухих и слегка влажных условиях
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +100 C - подходит для холодных складов и нагреваемых зон
• Разрывное усилие: 250 Н - выдерживает небольшие нагрузки на растяжение
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при фиксированном изгибе
• Гибкость: высокая - легко формируется вручную без инструментов
• Уплотнение: хлопчатобумажные нити - задерживают пыль, но не обеспечивают герметичность
• Цвет: серый

Совместимость и монтаж

Металлорукав Р3-ЦХ 16 мм без протяжки совместим со всеми типами кабелей, имеющими внешний диаметр до 14 мм. Для установки достаточно надеть рукав на кабель и закрепить его с помощью хомутов или муфт. Протяжка отсутствует - значит, внутри нет шнура для затяжки кабеля; кабель необходимо предварительно продеть через рукав перед монтажом. Монтаж возможен в горизонтальной, вертикальной и изогнутой конфигурациях, но не рекомендуется применять с радиусом меньше 48 мм - это может вызвать деформацию спирали.

Безопасность и стандарты

Изделие соответствует требованиям IP40 по ГОСТ 14254. Не имеет противопожарного или самозатухающего покрытия - не используется в зонах с открытым пламенем или высоким риском возгорания. Оцинкованное покрытие снижает риск коррозии, но не заменяет антикоррозийную обработку в агрессивных химических средах.

Преимущества

• Высокая гибкость - удобен для прокладки в труднодоступных местах
• Уплотнение из натуральных нитей - эффективно препятствует проникновению пыли
• Оцинкованная сталь - долговечна в сухих и умеренно влажных условиях
• Длинная бухта (50 м) - минимизирует стыки и потери при монтаже
• Не требует специального оборудования для резки и установки

Ограничения применения

• Не предназначена для защиты от воды, пара или жидкостей - IP40 не является водонепроницаемой
• Не подходит для помещений с постоянным воздействием кислот, щелочей или солевых растворов
• Не следует использовать в условиях частых динамических изгибов - может произойти усталостная деформация
• Отсутствие протяжки усложняет монтаж длинных участков - требуется предварительная подготовка кабеля
• Максимальная температура +100 C - не годится для контакта с раскалёнными поверхностями

Примеры использования

• Защита силовых кабелей на пищевых производствах с большим количеством муки или сахара
• Прокладка сигнальных проводов в цехах деревообработки, где летит древесная пыль
• Обвязка кабелей в системах воздушного охлаждения и вентиляции
• Передача сигналов между станками в автоматизированных линиях
• Монтаж в складских помещениях с высокой запылённостью

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава (14,7 мм) - кабель должен проходить свободно, без натяга
• При необходимости резки используйте ножницы по металлу - срез будет ровным, без заусенцев
• На концах рукава обязательно используйте термоусадочные или пластиковые наконечники - они предотвращают распускание спирали
• Не перегибайте металлорукав Р3-ЦХ 16 мм без протяжки реже чем на радиус 48 мм - это снизит срок службы
• Храните бухты в сухом месте - даже оцинкованная сталь может начать ржаветь при постоянной влажности
• Для длинных трасс лучше заранее продеть кабель, затем одеть рукав - так быстрее и безопаснее, чем пытаться протянуть всё вместе
