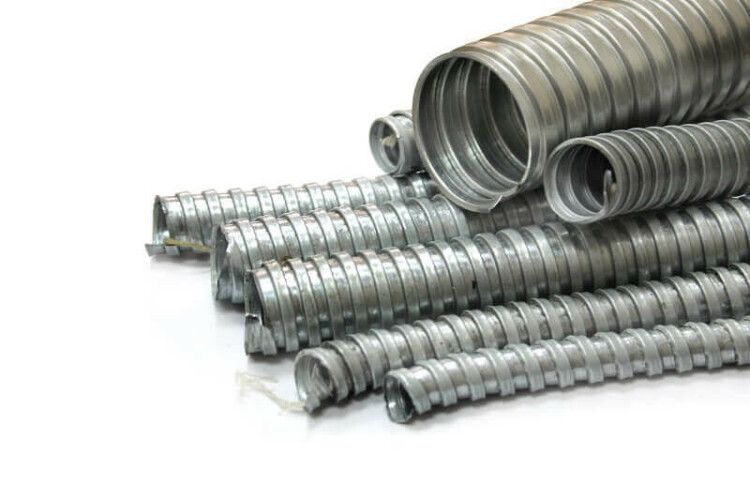

Металлорукав Р3-Ц 15 d15мм без протяжки (уп.50м) ГОФРОМАТИК zeta42523 ЗЭТА

Металлорукав Р3-Ц 15 диаметр 15 мм без протяжки (упаковка 50 м) от ЗЭТА Новосибирск - гибкая металлическая защита для кабелей и проводов в условиях повышенной механической нагрузки. Подходит для прокладки в помещениях, на объектах с жесткими требованиями к прочности и долговечности. Артикул zeta42523 соответствует типовой спецификации Р3-Ц.

Назначение и область применения

Металлорукав Р3-Ц 15 используется для защиты кабелей, проводов и линий связи от механических повреждений: перегибов, передавливания, порезов и вытягивания. Применяется в промышленных системах управления, на станках, конвейерах, в распределительных щитах и при прокладке внутри стен или потолочных конструкций. Благодаря оцинкованной стали, изделие устойчиво к коррозии в сухих и умеренно влажных средах. При подключении к системе защитного заземления снижает уровень электромагнитных помех.

Технические характеристики

• Наружный диаметр: 17,1 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 14 мм в диаметре
• Материал: оцинкованная сталь - устойчива к окислению, не требует дополнительного покрытия
• Шаг навивки: 6,3 мм - обеспечивает равномерную гибкость
• Разрывное усилие: 250 Н - выдерживает значительные тянущие нагрузки
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Температурный диапазон: от –40 C до +300 C - подходит для экстремальных условий
• Статический радиус изгиба: 45 мм - минимальный допустимый радиус при фиксированном изгибе
• Длина бухты: 50 метров - оптимальна для масштабных работ
• Цвет: серый
• Уплотнение: отсутствует - требуется дополнительная герметизация при необходимости

Совместимость и монтаж

Металлорукав Р3-Ц 15 совместим со всеми стандартными кабелями и шлангами внутренним диаметром до 14 мм. Для установки используются фитинги с посадочным диаметром 17–18 мм. Монтаж выполняется путем вставки кабеля в рукав и последующего закрепления хомутиками или муфтами. Поскольку уплотнение отсутствует, при использовании во влажных зонах необходимо применять герметичные переходники или термостойкие уплотнители. Гибкость позволяет прокладывать рукав с изгибами, соблюдая минимум 45 мм радиуса.

Безопасность и стандарты

Изделие соответствует требованиям к механической защите кабелей согласно ГОСТ Р 50571.5.52. Степень защиты IP40 гарантирует безопасность от контакта с твердыми предметами, что важно для промышленных площадок. Температурный предел +300 C делает его подходящим для мест с высокой тепловой нагрузкой, например, рядом с нагревательными элементами. Однако не предназначен для постоянного контакта с водой или агрессивными жидкостями.

Преимущества

• Высокая прочность на разрыв - выдерживает нагрузки при прокладке и эксплуатации
• Оцинкованная поверхность - продлевает срок службы в условиях влажности и температурных колебаний
• Гибкость при сохранении формы - легко адаптируется к сложным трассам
• Отсутствие покрытия - не требует подготовки перед монтажом, не отслаивается
• Длинная бухта (50 м) - снижает количество стыков и ускоряет работу

Ограничения применения

• Не предназначена для открытой прокладки на улице - отсутствует водо- и пылезащита выше IP40
• Не рекомендуется использовать в агрессивных химических средах - цинк может разрушаться при контакте с кислотами и щелочами
• Требует заземления для ЭМИ-защиты - без подключения к контуру заземления эффект экранирования не реализуется
• Не подходит для частых динамических изгибов - статический радиус изгиба 45 мм не рассчитан на постоянное движение

Примеры использования

• Защита силовых кабелей на автоматизированных линиях производства
• Прокладка сигнальных проводов в пультах управления станков
• Монтаж кабелей в технологических каналах заводских помещений
• Обвязка трубопроводов с высокой температурой - при условии отсутствия прямого контакта с паром или водой
• Переходы между корпусами оборудования, где нужна механическая защита и возможность перемещения

Практические советы

• Выбирайте металлорукав Р3-Ц 15, когда внутренний диаметр кабеля не превышает 14 мм - иначе возможны трудности при заправке
• При прокладке через металлоконструкции используйте пластиковые втулки - предотвращают перетирание об острые края
• Для длинных участков разрезайте бухту на секции по 10–15 м - так удобнее транспортировать и монтировать
• Если требуется герметичность - обязательно применяйте резиновые или силиконовые уплотнительные кольца на концах рукава
• Проверьте соответствие диаметра фитингов 17,1 мм - не все комплектующие совместимы с этим типом
• Артикул zeta42523 - один из самых распространённых в линейке ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры
