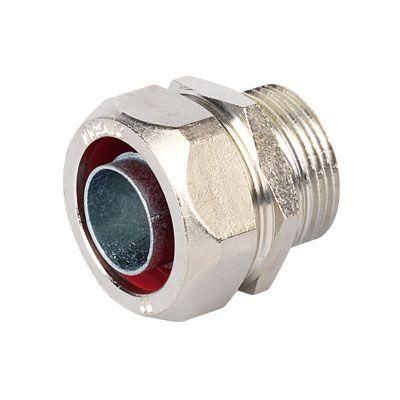

Муфта металлорукав-коробка DN 15,М16х1,5 наружная резьба | 6014-1616 DKC ДКС

Муфта металлорукав-коробка DN 15, резьба М16х1,5 наружная DKC - это компактный элемент для надёжного подключения металлорукава к электрооборудованию, шкафам и распределительным коробкам. Бренд DKC обеспечил высокую механическую прочность за счёт латунного корпуса с никелированным покрытием, а артикул 6014-1616 позволяет легко найти совместимые комплектующие.

Назначение и область применения

Муфта металлорукав-коробка DN 15, резьба М16х1,5 наружная DKC предназначена для ввода металлорукава в корпуса оборудования, электрические шкафы, распаечные коробки и другие устройства с внутренней резьбой. Она создаёт герметичный и механически устойчивый переход между гибким металлическим рукавом и жёстким корпусом. Подходит для промышленных систем управления, автоматизации, станков, конвейеров и других объектов, где требуется защита проводов от внешних воздействий.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует стандартному металлорукаву DN 15
• Резьба: M16×1,5 наружная - совместима с внутренними резьбовыми отверстиями в корпусах и крышках
• Материал корпуса: латунь - обеспечивает коррозионную стойкость и долговечность
• Покрытие: никелированное - повышает износостойкость, снижает окисление, улучшает эстетику
• Температурный режим: от –40 C до +80 C - работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Тип конструкции: прямолинейная - не требует углового монтажа, удобна для прямого прохода через стенку
• Тип соединения: резьбовое - фиксация без сварки, клепки или специальных инструментов

Совместимость и монтаж

Муфта металлорукав-коробка DN 15, резьба М16х1,5 наружная DKC ввинчивается в подготовленное резьбовое отверстие в корпусе оборудования. Металлорукав вставляется внутрь муфты и фиксируется хомутиком. Для усиления герметичности рекомендуется использовать уплотнительную прокладку и контргайку - они не входят в комплект, но доступны отдельно. Диаметр посадочного места под резьбу M16×1,5 должен точно соответствовать - допуск менее +-0,1 мм. Установка возможна как в вертикальном, так и горизонтальном положении.

Безопасность и стандарты

Изделие не имеет сертификатов взрывозащиты или повышенной степени защиты IP. Применяется в средах без прямого контакта с водой, маслом или агрессивными химикатами. Соответствует требованиям к механической прочности и электробезопасности для промышленных систем согласно ГОСТ Р 50030.5.1–2019 (для коммутационных устройств). Никелирование соответствует ГОСТ 9.305-84.

Преимущества

• Высокая плотность соединения благодаря точной резьбе M16×1,5 и качественной латуни
• Устойчивость к коррозии - никелированное покрытие предохраняет от окисления даже во влажных помещениях
• Простота установки - не требует сварки, пайки или сложных инструментов
• Стабильная работа при широком температурном диапазоне - от мороза до нагрева
• Готовность к модификации - возможность доработки гайкой и прокладкой для усиления герметичности

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - не имеет защиты IP67/68
• Не используется в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx
• Не подходит для металлорукавов с диаметром более 15 мм - риск проскальзывания и потери герметичности
• Не рекомендуется применять в средах с высоким уровнем кислот, щелочей или растворителей - латунь может подвергнуться химической коррозии

Примеры использования

• Подключение металлорукава к входному отверстию силового шкафа на производстве
• Ввод кабелей в распределительную коробку на улице (при условии защиты от осадков)
• Фиксация гибкого провода к пульту управления станка с ЧПУ
• Соединение с корпусом частотного преобразователя или пускателя

Практические советы

• Перед монтажом проверьте глубину и шаг резьбы в корпусе - M16×1,5 отличается от более распространённой M16×2
• Завинчивайте муфту руками до упора, затем доворачивайте на ¼ оборота - избегайте перегрузки инструментом
• Если есть риск вибраций, используйте контргайку - она предотвращает самопроизвольное выкручивание
• Для максимальной герметичности в сырых местах добавьте резиновую прокладку (например, EPDM) между муфтой и корпусом
• Артикул 6014-1616 - единственный номер для заказа этой модели; аналоги с другой резьбой не подходят
