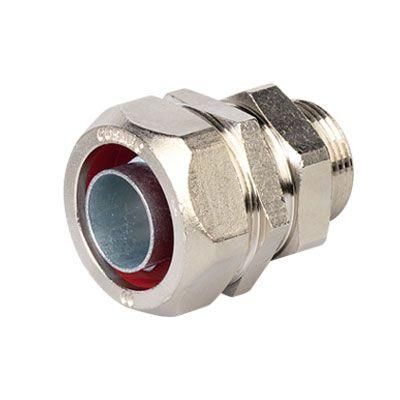

Муфта поворотная металлорукав-коробка DN 15,М20х1,5,наружная резьба | 6014-20G DKC ДКС

Муфта поворотная металлорукав-коробка DN 15, резьба М20х1,5, наружная резьба DKC - это элемент для надёжного и регулируемого ввода металлорукава в электрооборудование, шкафы и распределительные коробки. Благодаря возможности вращения и герметичному соединению, муфта DKC обеспечивает сохранение степени защиты IP при монтаже в условиях вибраций и частой перестановки кабельных трасс.

Назначение и область применения

Муфта DKC предназначена для подключения металлорукава номинальным диаметром 15 мм к корпусам оборудования, электрическим щиткам, распаечным коробкам и другим устройствам с резьбовым входом. Особенность - возможность поворота металлорукава вокруг оси после установки, что позволяет легко направить кабели нужным образом без напряжения и изгиба жил. Подходит для промышленного оборудования, автоматизированных линий, станков, систем управления и других мест, где требуется гибкая и долговечная фиксация.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует металлорукаву стандарта DN 15
• Тип резьбы: наружная M20×1,5 - совместима с внутренней резьбой стандартных корпусов и коробок
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, механическому износу и химическим воздействиям
• Исполнение: регулируемое - позволяет свободно поворачивать металлорукав на 360° после закручивания
• Температурный диапазон: от –40 C до +80 C - работает в холодных помещениях и нагреваемых зонах
• Цвет: серый - визуально отличается от пластиковых аналогов, подходит для промышленной среды
• Тип соединения: резьбовое - прочное, не требует сварки или клепки

Совместимость и монтаж

Муфта DKC имеет наружную резьбу M20×1,5, поэтому устанавливается в любые корпуса, шкафы или коробки с внутренней резьбой такого же типа. Для фиксации металлорукава используется зажимной механизм внутри муфты - он плотно охватывает оплетку и внутреннюю трубку рукава. После затяжки можно повернуть рукав в любом направлении, сохранив герметичность. По желанию допускается использование дополнительной гайки и уплотнительной прокладки для усиления герметизации - особенно важно при высоких требованиях к защите от влаги и пыли.

Безопасность и стандарты

Муфта DKC не имеет явного указания на соответствие ГОСТ или IEC, однако её конструкция и материалы соответствуют практике промышленного электромонтажа в России и странах СНГ. Никелированное покрытие снижает риск окисления, а латунный корпус исключает возникновение искр - безопасна для взрывоопасных зон класса II. Установка должна проводиться в соответствии с ПУЭ и правилами монтажа металлических кабельных каналов.

Преимущества

• Возможность поворота - удобство при прокладке кабелей в ограниченном пространстве
• Высокая механическая прочность - латунь выдерживает нагрузки и вибрации
• Стойкость к коррозии - никелирование продлевает срок службы даже во влажной среде
• Не требует специальных инструментов - монтаж выполняется обычными гаечными ключами
• Поддерживает степень защиты IP - при правильной сборке не теряет герметичность

Ограничения применения

• Не предназначен для использования с пластиковыми или неметаллическими рукавами - только с металлорукавом DN 15
• Не рекомендуется применять при температурах выше +80 C - материал может потерять упругость
• Запрещено использовать в качестве основного крепления тяжёлых кабельных трасс - только для фиксации и ввода
• Не подходит для монтажа в открытых наружных сетях без дополнительной защиты от УФ-лучей и атмосферных осадков

Примеры использования

• Ввод металлорукава в корпус ЧПУ-станка с необходимостью частой переориентации кабелей
• Подключение к распределительному щиту в цеху с высокой влажностью
• Монтаж в шкафах автоматики на конвейерах, где есть постоянные вибрации
• Фиксация кабеля в распаечной коробке на стене, где требуется изменить угол выхода проводов

Практические советы

• Перед установкой проверьте, чтобы резьба на корпусе была именно внутренняя M20×1,5 - иначе муфта DKC не завинтится
• При использовании с длинным металлорукавом - не перетягивайте резьбу, иначе деформируется уплотнение
• Для максимальной герметичности в сырых помещениях используйте комплектную уплотнительную прокладку и гайку
• После монтажа проверьте, что металлорукав не проворачивается сам по себе - если да, слегка подтяните зажим внутри муфты
• Артикул 6014-20g - единственный в линейке Cosmec с такой комбинацией резьбы и диаметра; другие модели имеют другой размер или тип резьбы
