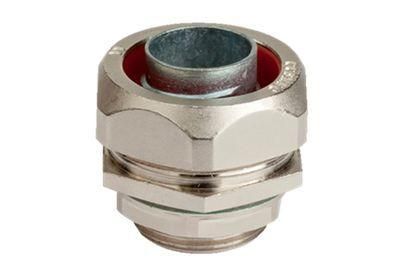

Монтажный комплект муфта металлорукав-коробка DN 15, М20х1,5, наружная резьба - KIT6014-20A ДКС

Муфта металлорукав-коробка DN 15 с резьбой M20×1,5 от бренда DKC (арт. kit6014-20a) обеспечивает герметичный ввод металлорукава в электрооборудование, шкафы и распределительные коробки. Комплект состоит из всех необходимых элементов для быстрого и надёжного монтажа.

Назначение и область применения

Муфта металлорукав-коробка DKC используется для вывода металлорукава через стенку металлического или пластикового корпуса - например, в электрических шкафах, распределительных щитках, станках, автоматических линиях и системах управления. Применяется там, где требуется защищённый проход проводов и кабелей с сохранением степени защиты IP66/IP67.

Технические характеристики

• Номинальный диаметр металлорукава: 15 мм
• Размер резьбы: M20×1,5 (наружная)
• Материал корпуса: латунь с никелированным покрытием
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (защита от временного погружения в воду)
• Рабочий температурный диапазон: от –40 C до +80 C
• Цвет: серый
• Тип соединения: резьбовое
• Тип изделия: монтажный комплект

Совместимость и монтаж

Комплект включает: муфту-трубу коробку, уплотнительную прокладку и гайку с метрической резьбой M20×1,5. Установка выполняется в подготовленное отверстие в корпусе. Гайка затягивается снаружи, прокладка обеспечивает герметичность. Муфта плотно фиксирует металлорукав диаметром 15 мм. При необходимости можно дополнительно установить уплотнительную муфту - она продается отдельно.

Не требует сверления или специальных инструментов. Подходит для монтажа в толстые и тонкие стенки корпусов. Диаметр отверстия в корпусе должен соответствовать внешнему диаметру муфты - проверьте перед установкой.

Безопасность и стандарты

Степень защиты IP66/IP67 соответствует требованиям IEC 60529. Латунный корпус с никелированием устойчив к коррозии, что повышает долговечность в агрессивных средах. Работает в условиях повышенной влажности, пыли, перепадов температур.

Преимущества

• Никелированное покрытие предотвращает окисление и облегчает очистку
• Герметичное соединение без дополнительных уплотнителей (при правильном монтаже)
• Удобная сборка - все детали в одном комплекте
• Высокая механическая прочность латуни против деформаций при затяжке
• Поддерживает работу в экстремальных температурах - от мороза до жары

Ограничения применения

• Не предназначен для внутренней резьбы - нельзя использовать для вворачивания в резьбу корпуса
• Не совместим с металлорукавами других диаметров (например, 20 мм или 25 мм)
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или высоких температур выше +80 C
• Никелирование не защищает от химически активных веществ (кислоты, растворители) - при наличии таких сред используйте дополнительную защиту

Примеры использования

• Ввод металлорукава в силовые шкафы на заводах
• Подключение датчиков и исполнительных механизмов в промышленных автоматах
• Проход кабелей в распаечные коробки на улице или в цехах
• Обустройство вводов в щитки управления насосными станциями

Практические советы

• Перед монтажом убедитесь, что металлорукав имеет номинальный диаметр 15 мм - иначе уплотнение будет негерметичным
• Затягивайте гайку равномерно, без перекосов - чтобы не повредить резьбу или прокладку
• Если корпус тонкий, проверьте, достаточно ли глубины для упора муфты; при необходимости используйте удлинитель или переходник
• Для частого обслуживания выбирайте модели с возможностью замены уплотнительной муфты - они увеличивают срок службы системы
• Артикул kit6014-20a - часть серии Cosmec от DKC, которая стандартизирована для промышленного использования - легко найти аналоги и запчасти
