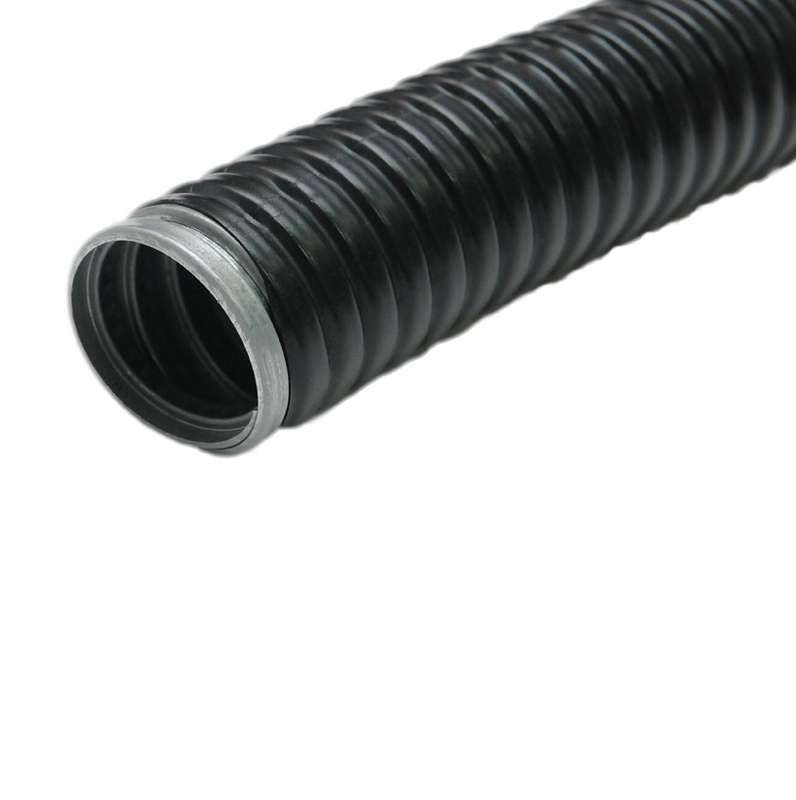

Урал Пак МР-1001015-050 Металлорукав Р3-ЦП-15 d15мм без протяжки черн (уп.50м) У.ПАК

Металлорукав Р3-ЦП-15 от Урал Пак - гибкий металлический защитный рукав с виниловой изоляцией, предназначенный для защиты кабелей от механических повреждений, влаги и пыли. Артикул MR-1001015-050 поставляется в бухтах по 50 метров, подходит для прокладки в жестких условиях, включая взрывоопасные зоны.

Назначение и область применения

Металлорукав Р3-ЦП-15 используется для защиты силовых и контрольных кабелей от ударов, перетирания, давления и воздействия окружающей среды. Применяется в промышленных объектах: на заводах, в цехах, на транспортерах, в системах автоматизации, в местах с высокой вероятностью механического воздействия. Подходит для установки в помещениях и на открытых площадках, где требуется надежная защита проводов - например, рядом с оборудованием, на элеваторах, в линиях питания станков. Также допущен к применению на взрывоопасных производствах благодаря негорючему материалу.

Технические характеристики

• Материал корпуса: сталь, неоцинкованная - обеспечивает прочность без лишней массы;
• Номинальный диаметр: 15 мм - внутреннее пространство рассчитано на кабели с внешним диаметром до 13–14 мм;
• Внутренний диаметр: 13,9 мм - позволяет свободно пропускать одиночные или пучковые кабели;
• Внешний диаметр: 20,6 мм - определяет требования к каналам и крепежным элементам;
• Степень защиты IP65: полностью защищен от пыли и струй воды из любого направления - подходит для влажных и запыленных помещений;
• Разрывное усилие: 480 Н (≈48 кгс) - выдерживает значительное натяжение при монтаже и эксплуатации;
• Материал изоляции: огнезащитный поливинилхлорид (PVC) - предотвращает распространение пламени, не поддерживает горение;
• Температурный диапазон: от -40C до +60C - работает в холодных складах и нагретых цехах;
• Статический радиус изгиба: 100 мм - минимальный радиус, при котором можно безопасно изгибать рукав без повреждения;
• Цвет: черный - маскирует загрязнения, соответствует промышленному дизайну;
• Длина: 50 м в одной упаковке - удобна для крупных проектов;
• Уплотнение: отсутствует - требует самостоятельной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав Р3-ЦП-15 совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 20–21 мм. Для монтажа используйте специальные зажимы, хомутики или переходники с резьбой G½" или M20. Не рекомендуется использовать с инструментами, создающими точечную нагрузку - это может повредить гофру. При прокладке соблюдайте минимальный радиус изгиба 100 мм. Кабель заводится через открытый конец; для герметичности применяйте термоусадочные колпачки или резиновые уплотнители. Отсутствие встроенных уплотнений требует дополнительных действий при установке в сырых или пыльных зонах.

Безопасность и стандарты

Металлорукав Р3-ЦП-15 соответствует требованиям к защите от пыли и воды по классу IP65. Материал PVC имеет сертификаты на негорючесть и самозатухание. Соответствует нормам безопасности для промышленного оборудования, включая зоны с повышенной опасностью возгорания. Не содержит свинца и других токсичных компонентов в составе изоляции.

Преимущества

• Высокая механическая прочность стального корпуса против сдавливания и порезов;
• Устойчивость к широкому диапазону температур - от зимних условий до нагрева от оборудования;
• Защита от пыли и водяных струй - снижает риск замыканий и коррозии контактов;
• Огнестойкость PVC-оболочки - минимизирует риск распространения огня;
• Длинная бухта (50 м) - экономит время на заменах и сокращает количество стыков.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью;
• Не следует использовать в условиях частого динамического изгиба - радиус изгиба 100 мм является максимальным для статической нагрузки;
• Отсутствие уплотнений требует дополнительной герметизации на концах - нельзя просто вставить в отверстие без уплотнителей;
• Не рекомендуется для прокладки в местах с постоянным воздействием растворителей, кислот или щелочей - PVC может разрушаться;
• Не подходит для прямого крепления к острым поверхностям - есть риск повреждения гофры.

Примеры использования

• Защита кабелей управления на конвейерах в пищевой промышленности;
• Прокладка сигнальных линий в цехах с высокой запыленностью - например, на деревообрабатывающих линиях;
• Подключение датчиков к станкам ЧПУ в условиях вибраций и случайных ударов;
• Электроснабжение освещения в холодильных камерах - устойчивость к низким температурам;
• Изоляция кабелей в зонах АЗС или нефтехимических производств - соответствие требованиям взрывозащиты.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава (13,9 мм) - он должен быть больше суммарного диаметра всех кабелей с запасом 10–15%;
• При резке используйте ножницы по металлу - обычный канцелярский нож может деформировать гофру;
• На концах всегда устанавливайте защитные насадки или термоусадку - это предотвратит перетирание изоляции кабелей;
• При прокладке в длинных трассах закрепляйте рукав каждые 1–1,5 м - это исключит провисание и перегрузку;
• Для работы при температуре ниже -20C избегайте резких движений - материал становится менее пластичным;
• Артикул MR-1001015-050 - идеальный выбор для крупных заказов, так как 50-метровая бухта снижает стоимость метра и уменьшает число соединений.
