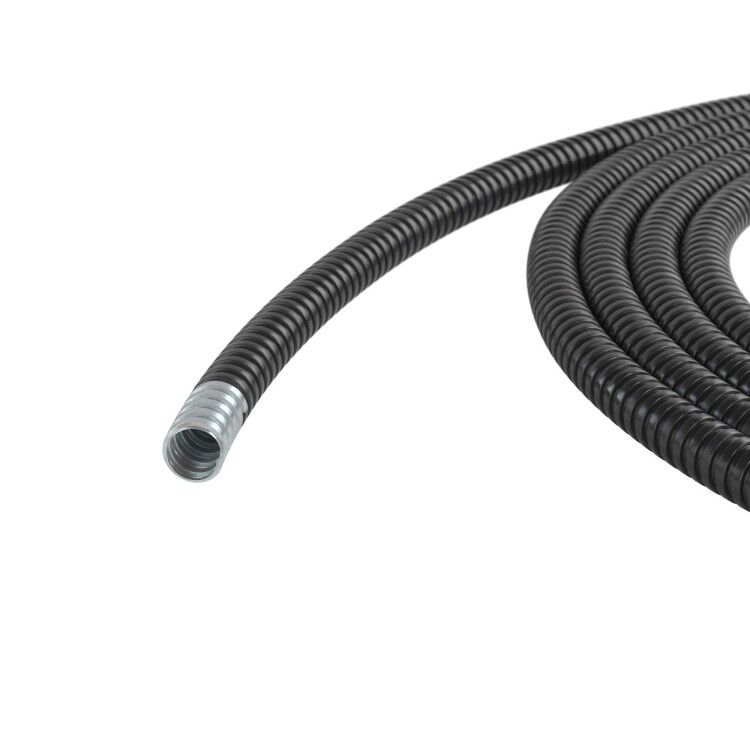

Металлорукав DN 15мм в ПВХ изоляции D внутренний 15.5 мм наружный 19.5 50 м цвет черный - 6071R-015N ДКС

Металлорукав DKC (ДКС) артикул 6071r-015n - это гибкая защищённая трубка из стали с ПВХ-изоляцией, предназначенная для прокладки кабелей и проводов в агрессивных средах. Благодаря степени защиты IP67 и прочной конструкции, металлорукав DKC подходит для установки в условиях повышенной влажности, пыли и механических нагрузок.

Назначение и область применения

Металлорукав DKC 6071r-015n используется для защиты электрических кабелей и проводов от повреждений, воздействия влаги, пыли, масел и химических веществ. Подходит для прокладки в промышленных зонах, на станках, конвейерах, в цехах с частой мойкой, на открытых площадках и в других местах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный диаметр: 15 мм
• Внутренний диаметр: 15,5 мм - позволяет пропускать кабели с внешним диаметром до 14–15 мм
• Наружный диаметр: 19,5 мм - определяет требования к креплениям и проходным элементам
• Длина бухты: 50 м - удобна для крупных объектов и минимизации стыков
• Материал корпуса: сталь - обеспечивает механическую прочность
• Изоляция: ПВХ - устойчив к маслам, смазкам, щелочам и кислотам
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду (при использовании с уплотнительной муфтой)
• Температурный диапазон: от –45 C до +70 C - работает в холодных и нагреваемых зонах
• Статический радиус изгиба: 40 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Прочность на разрыв: 500 Н - выдерживает значительные тянущие усилия
• Гибкость: да - легко формируется в нужную форму без специнструментов
• Соответствие стандарту: DIN EN 61386-23 - соответствует европейским нормам для электротехнических каналов
• Распространение горения: да - материал самозатухающий, не поддерживает пламя
• Цвет: чёрный - снижает видимость загрязнений, устойчив к УФ-лучам

Совместимость и монтаж

Металлорукав DKC 6071r-015n совместим со стандартными фитингами и муфтами для металлорукавов. Для достижения степени защиты IP67 необходимо использовать уплотнительную муфту 66BTP (не включена в комплект). Монтаж выполняется путём протяжки кабеля через рукав с последующим закреплением на концах. Гибкость позволяет выполнять изгибы без предварительного нагрева. Примечание: без уплотнителей уровень защиты составляет IP44 - недостаточно для влажных помещений.

Безопасность и стандарты

• Соответствует DIN EN 61386-23 - гарантирует соответствие требованиям к электротехническим системам защиты
• Обладает сертификатом пожарной безопасности - материал не поддерживает горение
• IP67 - безопасен для работы в условиях возможного попадания воды и пыли

Преимущества

• Высокая механическая прочность - выдерживает давление, удары и перегрузки
• Уникальная конструкция замка - сохраняет герметичность даже при многократном изгибе
• Химическая стойкость - не разрушается при контакте с маслом, смазкой, растворителями
• Долгий срок службы - стальная основа и ПВХ-оболочка устойчивы к старению
• Легко режется и монтируется - не требует сложных инструментов

Ограничения применения

• Не является герметичным без уплотнительных муфт - для IP67 обязательна установка 66BTP
• Запрещено применять при температурах ниже –45 C - материал становится хрупким
• Не рекомендуется для постоянного погружения в воду - IP67 рассчитан на временное воздействие
• Не подходит для прокладки в зонах с динамическими изгибами выше 40 мм радиуса - риск деформации
• Отсутствуют встроенные крепления - требуется дополнительная фиксация через хомутики или кронштейны

Примеры использования

• Защита кабелей управления на автоматизированных линиях в пищевой промышленности
• Прокладка силовых кабелей в цехах с регулярной мойкой оборудования
• Подключение датчиков и исполнительных механизмов на открытом воздухе
• Монтаж вагонов, элеваторов, насосных станций с высокой влажностью
• Прокладка в подземных каналах и коллекторах с риском проникновения пыли

Практические советы

• Перед монтажом проверьте внутренний диаметр (15,5 мм) - он должен быть больше на 1–2 мм, чем наружный диаметр кабеля
• Для получения IP67 обязательно используйте уплотнительную муфту 66BTP - без неё защита будет лишь IP44
• При изгибе соблюдайте минимальный радиус 40 мм - иначе есть риск повреждения внутренней спирали
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не повредить ПВХ-оболочку
• Для длинных трасс (более 20 м) предусмотрите компенсационные участки - тепловое расширение может вызвать напряжение
• Храните бухту в сухом месте - хотя ПВХ устойчив к влаге, длительное намокание может повлиять на адгезию
