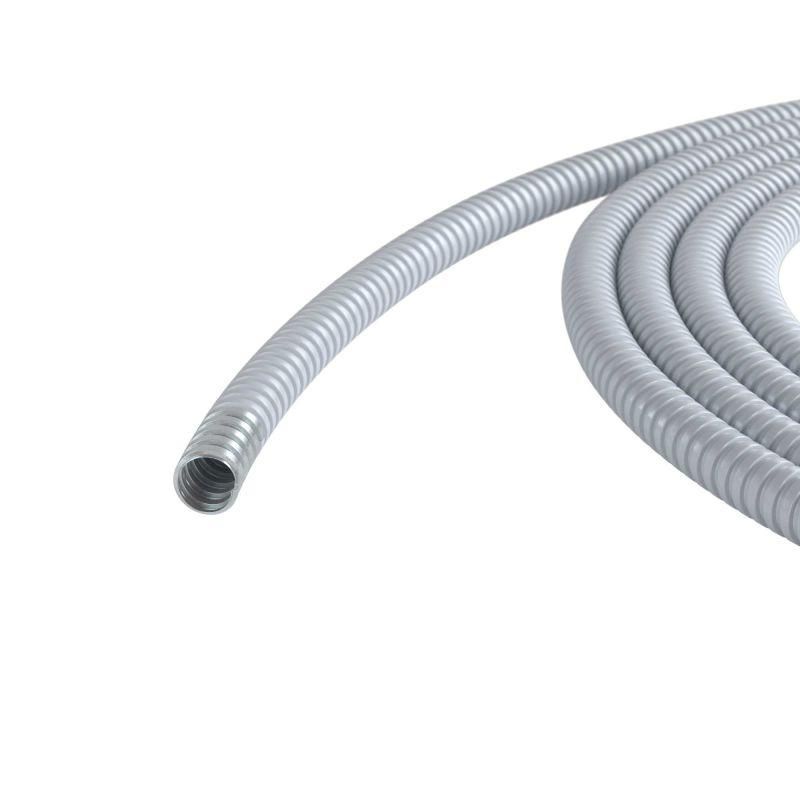

Металлорукав в ПВХ изоляции DN 15мм Dвн.15.5мм Dнар.19.5мм без протяжки сер. (уп.50м) DKC 6071R-015 ДКС

Металлорукав в ПВХ изоляции DKC (ДКС) артикул 6071r-015 - это гибкая защищённая трубка из стальной оплетки с ПВХ-оболочкой, предназначенная для прокладки кабелей и проводов в условиях повышенной влажности, запылённости и механических воздействий. Серый цвет и компактные размеры делают её удобной для монтажа в ограниченном пространстве.

Назначение и область применения

Металлорукав в ПВХ изоляции DKC 6071r-015 используется для защиты электрических кабелей и проводов от повреждений, влаги, пыли и химических веществ. Подходит для прокладки внутри зданий, на производственных участках, в цехах с агрессивной средой - например, на станках, конвейерах, в системах автоматизации. Особенно эффективен там, где требуется надёжная герметизация и устойчивость к маслам и смазкам.

Технические характеристики

• Материал: стальная оплетка с ПВХ-изоляцией
• Номинальный диаметр: 15 мм
• Внутренний диаметр: 15,5 мм
• Наружный диаметр: 19,5 мм
• Длина бухты: 50 метров
• Степень защиты IP: IP67 при использовании с уплотнительной муфтой (например, 66BTP); без уплотнения - IP44
• Температурный диапазон эксплуатации: от –45 C до +70 C
• Статический радиус изгиба: 40 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Разрывное усилие: 500 Н
• Гибкость: да - легко гнётся без потери формы
• Цвет: серый
• Электрические свойства: сочетает проводящую металлическую основу и изолирующую ПВХ-оболочку
• Соответствие стандартам: DIN EN 61386-23
• Распространение горения: материал самозатухающий - не поддерживает горение
• Уплотнение: отсутствует - требует установки специальных фитингов для достижения IP67

Совместимость и монтаж

Металлорукав в ПВХ изоляции DKC 6071r-015 совместим с фитингами и соединительными элементами, соответствующими стандарту DIN EN 61386-23. Для обеспечения степени защиты IP67 необходимо использовать уплотнительную муфту 66BTP или аналогичную. Монтаж выполняется путём вставки кабеля внутрь рукава и последующего закрепления на обоих концах с помощью зажимов или переходников. Учитывайте посадочный диаметр 15,5 мм - он должен соответствовать внешнему диаметру кабеля. Гибкость позволяет прокладывать рукав с радиусом изгиба не менее 40 мм без деформации.

Безопасность и стандарты

Изделие соответствует европейскому стандарту DIN EN 61386-23, который регламентирует требования к металлорукавам для электромонтажа. Обладает сертификатом пожарной безопасности: материал не поддерживает распространение пламени. Примечание: при отсутствии уплотнителей степень защиты снижается до IP44 - не используйте без фитингов в местах с постоянным контактом с водой или твёрдыми частицами.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки на разрыв и сжатие
• Уникальная конструкция замка обеспечивает целостность при изгибе
• ПВХ-оболочка устойчива к маслам, смазкам и большинству бытовых химикатов
• IP67 при правильной сборке - защита от пыли и временного погружения в воду
• Широкий температурный диапазон - работает даже при минус 45 C
• Легко режется и формируется на месте - не требует сложного оборудования

Ограничения применения

• Не является герметичным без установки уплотнительных муфт - без них уровень защиты IP44 недостаточен для влажных помещений
• Запрещено применять в условиях постоянного погружения в жидкости - IP67 рассчитан лишь на временное воздействие
• Не рекомендуется для открытой прокладки под прямыми солнечными лучами длительное время - ПВХ со временем теряет эластичность
• Не подходит для прокладки в местах с частыми ударными нагрузками выше 500 Н - возможна деформация оплетки

Примеры использования

• Защита кабелей управления на станках ЧПУ в цехах с масляными брызгами
• Прокладка сигнальных проводов в пищевой промышленности - устойчив к мойке водой и моющим средствам
• Монтаж кабелей в холодильных камерах - переносит низкие температуры до –45 C
• Подключение датчиков на конвейерах в запылённых производственных зонах

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля внутреннему просвету рукава (15,5 мм) - слишком толстые кабели затруднят протяжку
• Для получения IP67 обязательно используйте уплотнительную муфту 66BTP или другую, совместимую с этим типом рукава
• При резке применяйте острые ножницы или туборез - не допускайте сплющивания стенок
• Не перегибайте рукав меньше чем на 40 мм - это может повредить внутреннюю структуру и снизить срок службы
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - даже ПВХ со временем стареет на солнце
