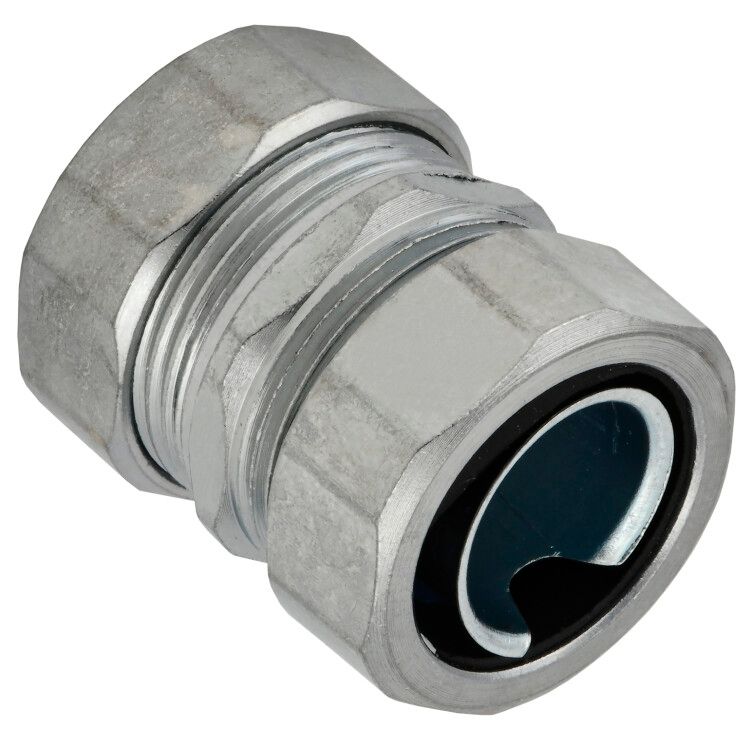

Муфта соединительная TMS15 G 1/2дюйма сплав цинка IP43 ELASTA IEK ET-MP40D-TMS-Z-G02-015

Муфта соединительная TMS15 G1/2" сплав цинка IP43 от IEK используется для надёжного соединения металлорукава с металлической трубой. Эта муфта обеспечивает механическую фиксацию без необходимости сварки, что делает её удобной для быстрого монтажа в условиях производства и на объектах с ограниченным доступом.

Назначение и область применения

Муфта соединительная TMS15 G1/2" сплав цинка IP43 применяется для перехода между жёсткой металлической трубой и гибким металлорукавом. Подходит для прокладки кабельных трасс в промышленных помещениях, на станках, конвейерах, в распределительных щитах и других местах, где требуется защита проводов от механических повреждений и внешних воздействий.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует внутреннему диаметру металлорукава и позволяет использовать с трубами того же размера;
• Резьба: G1/2" - внешняя метрическая резьба, совместима с стандартными фитингами и соединительными элементами;
• Материал: сплав цинка - прочный, устойчивый к деформации, но менее коррозионностойкий, чем нержавеющая сталь;
• Степень защиты: IP43 - защищена от попадания твердых частиц больше 1 мм и от брызг воды под углом до 60° от вертикали;
• Фиксация: накидные гайки обеспечивают плотную затяжку без инструментов; конструкция предотвращает случайное разъединение;
• Цвет: серый - стандартный цвет литых деталей из цинкового сплава;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, требует осторожного обращения во влажных средах.

Совместимость и монтаж

Муфта TMS15 G1/2" сплав цинка IP43 совместима с металлорукавами диаметром 15 мм и трубами с наружной резьбой G1/2". Для установки необходимо:

• надеть накидную гайку на металлорукав перед его введением в муфту;
• вставить металлорукав внутрь корпуса муфты до упора;
• завинтить трубу с резьбой G1/2" в другую сторону муфты;
• затянуть накидную гайку руками - дополнительный инструмент не нужен.

Не используйте силовые ключи - перегрузка может повредить резьбу или корпус из цинкового сплава.

Безопасность и стандарты

Муфта соответствует требованиям к механической прочности и степени защиты IP43, установленным в ГОСТ Р МЭК 60947-5-1. Серия ELASTA от IEK прошла проверку на соответствие нормам безопасности для электроустановок напряжением до 1000 В переменного тока.

Преимущества

• Удобство монтажа - не требуются сварочные работы или специальные инструменты;
• Фиксация без самопроизвольного разъединения - безопасна при вибрациях и нагрузках;
• Лёгкий вес - снижает нагрузку на кабельную трассу по сравнению с массивными стальными аналогами;
• Высокая точность изготовления - гарантирует герметичность соединения при правильном монтаже.

Ограничения применения

• Не рекомендуется для постоянного контакта с водой, маслами или химически активными жидкостями - отсутствие защитного покрытия увеличивает риск коррозии;
• Не подходит для открытых улиц или помещений с высокой влажностью (>80%) без дополнительной защиты;
• Запрещено применять при температуре выше +80 C - материал теряет прочность;
• Не предназначен для использования в взрывоопасных зонах - степень защиты IP43 недостаточна для таких условий.

Примеры использования

• Подключение металлорукава к входному патрубку электродвигателя на конвейере;
• Переход от жесткой трубы к гибкому участку кабельной трассы в станке ЧПУ;
• Прокладка сигнальных кабелей внутри щита управления с выходом через стенку;
• Обустройство временных энергообеспечивающих линий на стройплощадках.

Практические советы

• Проверьте посадочный диаметр металлорукава - он должен точно соответствовать 15 мм, иначе возникнет люфт или давление на оплетку;
• При использовании в сырых помещениях смажьте резьбу графитовой смазкой - это замедлит окисление и облегчит будущее обслуживание;
• Не допускайте перегибов металлорукава ближе 50 мм от муфты - это снижает срок службы и нарушает герметичность;
• Артикул et-mp40d-tms-z-g02-015 - единственный вариант этой модели в каталоге IEK; другие номера не являются аналогами.
