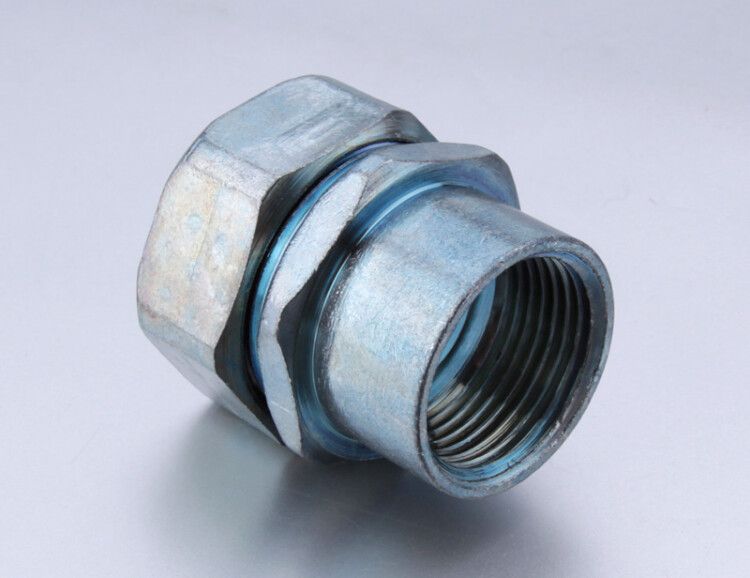

Муфта соединительная СТМ(Р)-15(1/2") | 61409 Fortisflex КВТ

Муфта соединительная СТМ(Р)-15 (1/2 дюйм) от Fortisflex и КВТ предназначена для надёжного и герметичного соединения отрезков металлорукава в промышленной автоматике. Её внутренняя резьба и цинковый сплав обеспечивают устойчивость к механическим нагрузкам и коррозии, а степень защиты IP54 делает её подходящей для установки в щитовое оборудование.

Назначение и область применения

Муфта соединительная СТМ(Р)-15 (1/2 дюйм) используется для:

• соединения двух участков металлорукава через резьбовые ответные элементы типа ВМ;
• ввода и вывода металлорукава в корпуса распределительных щитов и другого электрооборудования;
• обеспечения герметичности соединений в условиях повышенной запылённости и влажности на производстве.

Подходит для промышленных объектов: заводов, конвейерных линий, станций управления, где требуется защита кабелей от внешних воздействий.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует внутреннему диаметру металлорукава с наружным диаметром 19,4 мм.
• Тип резьбы: внутренняя - позволяет вкручивать муфту в резьбовые фитинги или корпуса с наружной резьбой.
• Материал корпуса: сплав цинковый - прочный, легко формуется, устойчив к деформациям при сборке.
• Покрытие: оцинкованная поверхность - защищает от коррозии, продлевает срок службы.
• Степень защиты IP54: защита от пыли (не полностью герметично, но препятствует проникновению вредных частиц) и брызг воды с любого направления.
• Диапазон рабочих температур: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны.
• Цвет: стальной - не окрашен, сохраняет естественный металлический вид после оцинковки.

Совместимость и монтаж

Муфта соединительная СТМ(Р)-15 (1/2 дюйм) совместима с резьбовыми элементами следующих серий:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой (в том числе 20 м)
• Р3-ЦХ

Установка выполняется просто: вкрутите муфту в резьбу фитинга или корпуса до упора. Убедитесь, что резьба на соединяемом элементе имеет наружную резьбу 1/2 дюйма. Не используйте силовые инструменты - достаточно ручного затягивания, чтобы не повредить цинковую резьбу.

Безопасность и стандарты

Муфта соединительная СТМ(Р)-15 (1/2 дюйм) соответствует требованиям по степени защиты IP54, что обеспечивает безопасную работу в помещениях с высокой влажностью и пылью. Применяется в системах, не требующих взрывозащиты. Не предназначен для использования во взрывоопасных средах (Zone 0–2).

Преимущества

• Цельная конструкция - исключает риск расслоения или утечки в месте соединения.
• Оцинкованная поверхность - снижает необходимость в дополнительной антикоррозийной обработке.
• Широкий температурный диапазон - подходит для работы в суровых климатических условиях.
• Легкая установка - не требует специального инструмента, подходит для быстрого обслуживания.

Ограничения применения

• Не применяется в средах с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью.
• Цинковый сплав менее устойчив к агрессивным химическим веществам - не рекомендован для использования в химпроизводстве или пищевой промышленности с частой мойкой.
• Не совместим с пластиковыми или неметаллическими рукавами - только с металлическими типами, указанными в совместимости.
• Не предназначен для высоких давлений - рассчитана только на защиту кабелей, а не на транспортировку газа или жидкостей под давлением.

Примеры использования

• Соединение металлорукава в шкафу управления станком с ЧПУ.
• Ввод кабеля питания в распределительный щит на производственной площадке.
• Герметизация перехода между двумя секциями металлорукава на конвейере в логистическом центре.
• Замена повреждённого фитинга в старой проводке без замены всего участка трассы.

Практические советы

• Перед монтажом проверьте, что наружный диаметр металлорукава составляет 19,4 мм - иначе соединение будет неплотным.
• Не перетягивайте резьбу - цинковый сплав мягче стали, и перекос или избыточное усилие могут повредить резьбу.
• Если планируете использовать в местах с частыми вибрациями, дополнительно закрепите трубу хомутиками рядом с муфтой.
• Для долговечности в сырых помещениях можно периодически осматривать место соединения на наличие белого налёта - признак начала коррозии цинка.
• Артикул 61409 - единственный номер для заказа этой модели; другие аналоги с похожим названием могут отличаться по резьбе или материалу.
