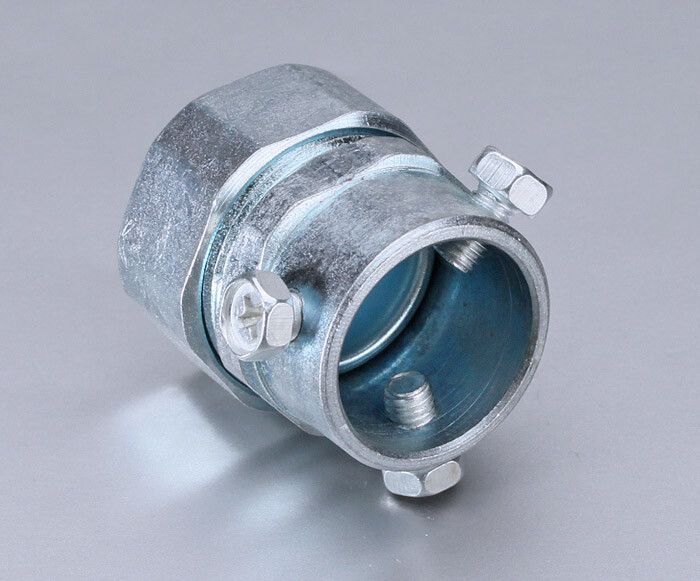

Муфта соединительная СТМ(В)-15(1/2") | 63603 Fortisflex КВТ

Муфта соединительная СТМ(В) 15 (1/2 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с металлической трубой в условиях промышленной среды. Её компактная конструкция и цинковый сплав обеспечивают устойчивость к механическим нагрузкам, а резьбовое исполнение позволяет легко монтировать без сварки.

Назначение и область применения

Муфта соединительная СТМ(В) 15 (1/2 дюйм) используется исключительно для соединения металлорукава с жесткой трубой. Применяется в промышленных системах, где требуется герметичное и прочное соединение проводов и кабелей внутри защищённых каналов. Подходит для установки на станках, конвейерах, распределительных щитах и других объектах с высокими требованиями к безопасности.

Технические характеристики

• Размер резьбы: 1/2 дюйм - совпадает с типовыми размерами труб и фитингов
• Номинальный диаметр: 15 мм - соответствует внутреннему диаметру металлорукава диаметром 15 мм
• Материал корпуса: сплав цинковый - обеспечивает достаточную прочность и коррозийную стойкость
• Защитное покрытие: оцинкованная поверхность - повышает долговечность в сухих и умеренно влажных средах
• Степень защиты IP40 - предохраняет от твердых частиц крупнее 1 мм, но не защищает от воды
• Температурный режим: от –60 C до +120 C - работает в экстремальных температурах, включая холодильные камеры и печи
• Общая длина: 25 мм - компактный размер для плотной сборки
• Тип конструкции: наружная резьба - муфта накручивается на трубу
• Тип соединения: резьбовой - не требует сварки или клепки
• Исполнение: прямолинейный - одностороннее соединение без изгибов
• Неразъемный - после монтажа демонтировать нельзя без повреждения
• Цвет: стальной - естественный цвет оцинкованной стали

Совместимость и монтаж

Муфта соединительная СТМ(В) 15 (1/2 дюйм) совместима с следующими моделями металлорукавов:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется просто: резьбу муфты накручивают на внешнюю резьбу трубы, затем вставляют в неё оконцеватель металлорукава. Для герметизации рекомендуется использовать уплотнительную ленту или пасту на резьбе. Убедитесь, что диаметр трубы точно соответствует 1/2 дюйма - отклонение даже на 0,5 мм снижает надёжность соединения.

Безопасность и стандарты

Муфта соединительная СТМ(В) 15 (1/2 дюйм) соответствует требованиям промышленной безопасности для электроустановок. Степень защиты IP40 гарантирует безопасность от попадания твёрдых предметов, однако не рассчитана на контакт с водой или влагой. Не применяйте в помещениях с постоянным воздействием брызг, пара или дождя.

Преимущества

• Не требует специального оборудования - монтируется обычными ключами
• Выдерживает широкий температурный диапазон - подходит для суровых условий
• Оцинкованная поверхность замедляет коррозию в сравнении с plain steel
• Готовая совместимость с популярными сериями металлорукавов - экономит время на подбор
• Неразъёмная конструкция исключает случайное раскручивание при вибрации

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от жидкости
• Запрещено применять в зонах с химически активными парами или агрессивными веществами - цинковый сплав не выдерживает кислот и щелочей
• Не допускается использование с пластиковыми или неметаллическими трубами - резьба рассчитана только на стальные элементы
• После монтажа невозможно демонтировать без повреждения - выбирайте точное место установки заранее

Примеры использования

• Подключение металлорукава к выходному отверстию шкафа управления на заводе
• Фиксация кабельного канала к стальному профилю в цехе с высокой запылённостью
• Соединение защитной оболочки с трубой в системе автоматизированного контроля температуры
• Монтаж в местах, где необходима механическая защита кабелей, но недоступна сварка

Практические советы

• Перед монтажом проверьте резьбу трубы - она должна быть целой, без забитых резцов или деформаций
• Используйте уплотнительную ленту FUM или аналоги на резьбе, чтобы минимизировать риск просачивания пыли
• Не перетягивайте муфту - переусилие может треснуть цинковый корпус
• При работе в условиях частых вибраций дополнительно закрепите участок хомутами
• Артикул 63603 - единственный номер для заказа; другие модели схожего вида могут иметь другую резьбу или материал
