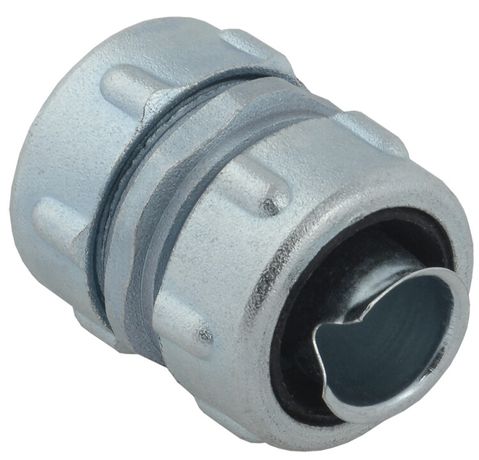

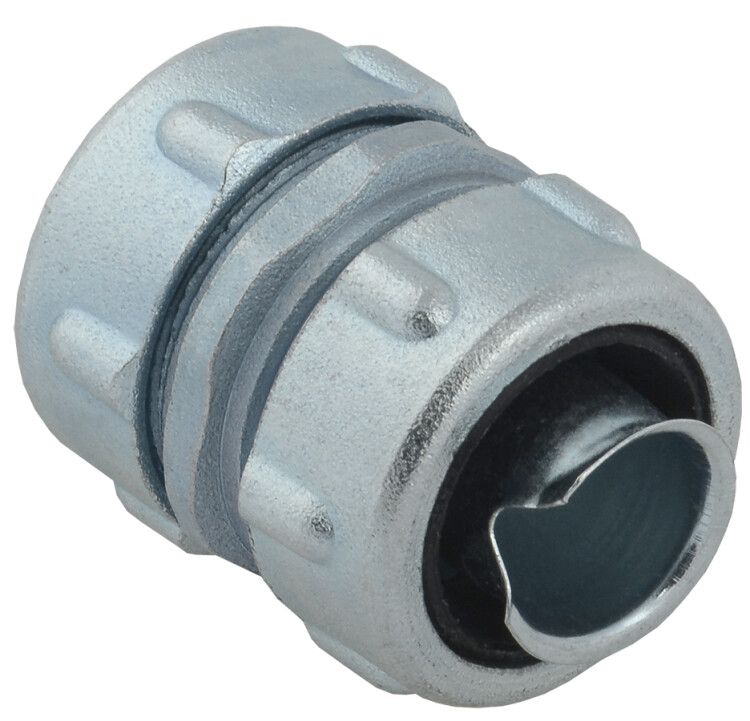

Муфта соединительная для металлорукава СММ15 IEK | CMP20D-CMM-015-010

Муфта соединительная для металлорукава СММ15 от IEK предназначена для надёжного соединения отрезков металлорукава в условиях повышенной запылённости и перепадов температур. Артикул cmp20d-cmm-015-010 соответствует серии ELASTA и обеспечивает механическую прочность и защиту IP54.

Назначение и область применения

Муфта соединительная для металлорукава СММ15 используется для стыковки двух участков металлорукава типов РЗ-ЦХ, РЗ-ЦП и РЗ-ЦПнг. Применяется там, где требуется герметичное и долговечное соединение проводов и кабелей внутри гибкой металлической оплетки - например, в системах автоматизации, на производственных линиях, в распределительных щитах и на оборудовании с вибрацией.

Технические характеристики

• Диаметр: 15 мм - подходит для металлорукава того же внутреннего диаметра;
• Материал: металл - обеспечивает устойчивость к механическим нагрузкам и деформациям;
• Тип изделия: муфта соединительная резьбового исполнения - позволяет фиксировать рукав без дополнительных зажимов;
• Наличие наружной резьбы: да - обеспечивает плотную затяжку при соединении с другими элементами системы;
• Степень защиты: IP54 - защищает от пыли и брызг воды из любого направления;
• Диапазон рабочих температур: от -45 до +45 C - работает в холодных помещениях и жарких цехах;
• Цвет: серый - совпадает с цветовым решением большинства комплектующих IEK;
• Гарантийный срок: 12 месяцев - подтверждает соответствие стандартам качества производства.

Совместимость и монтаж

Муфта соединительная для металлорукава СММ15 совместима исключительно с металлорукавами РЗ-ЦХ, РЗ-ЦП и РЗ-ЦПнг. Для установки необходимо:

• Подготовить два отрезка металлорукава одинакового диаметра (15 мм);
• Вставить каждый конец рукава внутрь муфты до упора;
• Затянуть резьбу наружной части муфты - она сама будет зажимать стенки рукава, предотвращая выскальзывание;
• Не требуются дополнительные хомуты или клеевые составы.

Убедитесь, что внешний диаметр металлорукава соответствует внутреннему диаметру муфты - допуск +-0,5 мм.

Безопасность и стандарты

Муфта соединительная СММ15 соответствует требованиям безопасности для электроустановок в условиях промышленного использования. Степень защиты IP54 гарантирует безопасную работу в средах с высокой запылённостью и возможными брызгами воды. Гарантийный срок 12 месяцев подтверждает соответствие нормам ГОСТ и техническим регламентам ЕАЭС.

Преимущества

• Металлическая конструкция повышает устойчивость к ударным нагрузкам и перегрузкам;
• Резьбовое исполнение исключает необходимость в дополнительных креплениях;
• Широкий температурный диапазон позволяет использовать в холодильных камерах и нагревательных зонах;
• Высокая степень защиты IP54 снижает риск замыканий из-за попадания пыли и влаги;
• Серый цвет легко сочетается с другими изделиями серии ELASTA от IEK.

Ограничения применения

• Не предназначен для использования в агрессивных химических средах - материал не устойчив к кислотам и щелочам;
• Не рекомендуется применять с металлорукавами других серий или диаметром отличным от 15 мм - возможна утечка или потеря герметичности;
• Не следует использовать в условиях постоянного погружения в жидкости - IP54 не обеспечивает защиту от длительного контакта с водой;
• Не подходит для статической фиксации без движения - при частых изгибах рукава возможно преждевременное изнашивание резьбы.

Примеры использования

• Соединение участков металлорукава на конвейере в пищевой промышленности;
• Переход между двумя секциями кабельной трассы в цехе с высокой запылённостью;
• Обеспечение доступа к датчикам на движущемся оборудовании с использованием гибких кабельных каналов;
• Монтаж в распределительных шкафах, где требуется быстрая замена или удлинение кабеля.

Практические советы

• Перед монтажом проверьте, чтобы внутренние поверхности металлорукава были свободны от острых кромок - они могут повредить изоляцию проводов;
• При необходимости увеличения длины трассы используйте несколько муфт последовательно - не более двух на одном участке;
• Для удобства сборки смажьте резьбу тонким слоем силиконовой смазки - это облегчит дальнейшее демонтажное обслуживание;
• Если планируете использование в условиях вибраций - дополнительно закрепите место соединения хомутом для предотвращения самоотвинчивания;
• Артикул cmp20d-cmm-015-010 является частью рекомендованного проектного ассортимента IEK - выбирайте его для стандартизированных решений.
