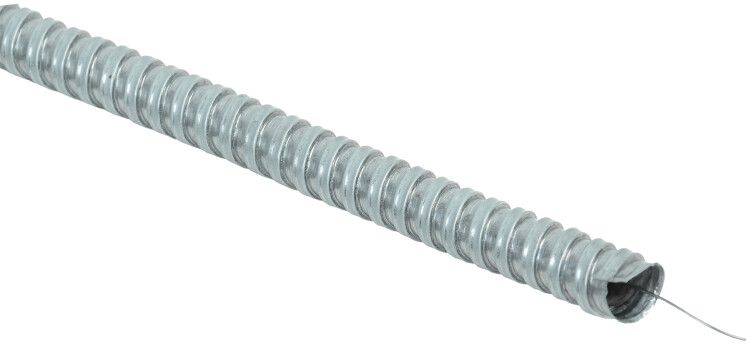

Металлорукав Р3-ЦХ-15 d15мм с протяжкой ELASTA (уп.100м) IEK CMP18-015-K00-100

Металлорукав Р3-ЦХ-15 d15мм с протяжкой (100м) от IEK предназначен для защиты кабелей и проводов от механических воздействий в промышленной среде. Благодаря оцинкованной стали и наличию протяжки, этот металлорукав упрощает прокладку и обеспечивает долгую службу - до 10 лет. Артикул cmp18-015-k00-100 соответствует серии ELASTA.

Назначение и область применения

Металлорукав Р3-ЦХ-15 d15мм с протяжкой (100м) защищает электрические кабели и провода от пережимов, ударов, истирания и внешних воздействий. Применяется в условиях, где требуется повышенная прочность, но не нужна герметизация: на заводах, в цехах, на конвейерах, в распределительных щитах и при прокладке внутри стен или потолочных конструкций. Также допускается использование для транспортировки крупнодисперсных сыпучих материалов - например, зерна, гранул или опилок - в специализированных системах.

Технические характеристики

• Номинальный диаметр: 15 мм - внутренний проход для кабелей с суммарным наружным диаметром до 12–13 мм;
• Материал: оцинкованная сталь - устойчивость к коррозии без дополнительного покрытия;
• Длина бухты: 100 метров - удобно для масштабных работ, снижает количество соединений;
• Степень защиты IP40: защита от твердых частиц размером более 1 мм, но не от воды и пыли в виде оседающего порошка;
• Температурный диапазон: от –60 C до +50 C - работает в холодных помещениях и жарких цехах;
• Гибкость: высокая - легко изгибается вокруг препятствий без инструментов;
• Обшивка: отсутствует - не имеет текстильной или пластиковой внешней оболочки;
• Срок службы: до 10 лет при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 3282-74 - соответствие требованиям к стальной проволоке и трубам;
• Цвет: металлик - естественный цвет оцинкованной стали.

Совместимость и монтаж

Металлорукав Р3-ЦХ-15 d15мм с протяжкой (100м) совместим с любыми кабелями и проводами, чей наружный диаметр не превышает 12–13 мм. Наличие протяжки позволяет легко затянуть кабель через рукав без разборки системы - особенно важно при прокладке в труднодоступных местах. Для фиксации используйте муфты, клеммы или хомутики, подходящие по диаметру 15 мм. Не требует сварки или сложной сборки. Подходит для горизонтальной, вертикальной и извилистой прокладки.

Безопасность и стандарты

Металлорукав Р3-ЦХ-15 d15мм с протяжкой (100м) изготовлен по ГОСТ 3282-74 и соответствует требованиям к механической прочности и термической стойкости. Степень защиты IP40 исключает попадание крупных твердых предметов, что снижает риск замыканий. Однако он не является пожаробезопасным элементом - не рассчитан на огнестойкость. Его применение в зонах с высоким риском возгорания требует дополнительной защиты (например, огнеупорными материалами). Климатическое исполнение УХЛ3 - подходит для помещений с умеренным и холодным климатом, включая неотапливаемые объекты.

Преимущества

• Протяжка ускоряет монтаж - не нужно использовать штанги или тросы для затяжки кабеля;
• Оцинкованная сталь обеспечивает длительную антикоррозийную защиту даже в сырых условиях;
• Высокая гибкость позволяет прокладывать рукав без дополнительных компенсаторов и угловых деталей;
• Бухта длиной 100 м минимизирует стыки и снижает риск утечек сигнала или повреждений в соединениях;
• Отсутствие обшивки делает его легче и дешевле аналогов с тканевой оболочкой.

Ограничения применения

• Не применяется во влажных и открытых участках - IP40 не защищает от воды, конденсата и брызг;
• Не рекомендуется для прокладки в земле или под бетоном - отсутствует гидроизоляция и защита от давления;
• Не подходит для кабелей с наружным диаметром больше 13 мм - возможен перегиб и повреждение жил;
• Не является средством против электромагнитных помех - не экранирует сигналы;
• Не предназначена для использования в взрывоопасных зонах - не имеет сертификата АEx или IECEx.

Примеры использования

• Защита силовых кабелей на конвейере в пищевом производстве;
• Прокладка управления в автоматических линиях на машиностроительном заводе;
• Укладка контрольных проводов в распределительных щитах с ограниченным пространством;
• Транспортировка древесной стружки или зерновых смесей в технологических каналах;
• Фиксация кабелей в неотапливаемых складских помещениях зимой.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть на 2–3 мм больше суммарного диаметра всех кабелей;
• При изгибе не допускайте радиус меньше 5×d (75 мм) - иначе есть риск деформации спирали;
• Для длинных трасс используйте несколько бухт, но стыкуйте их только в доступных точках с помощью переходных муфт;
• Не перегружайте рукав - максимальная нагрузка на кабель внутри должна быть согласована с его классом гибкости;
• При работе в холоде (ниже –20 C) рукав становится менее эластичным - нагрейте его перед изгибом;
• Артикул cmp18-015-k00-100 - выбирайте именно эту модель, если нужны протяжка и 100-метровая бухта; другие варианты без протяжки потребуют дополнительных усилий при прокладке.
