РЗ-ЦХ-15 с протяжкой Металлорукав из оцинкованной стали протяжкой, уплотненный х/б нитью - 88339 КВТ

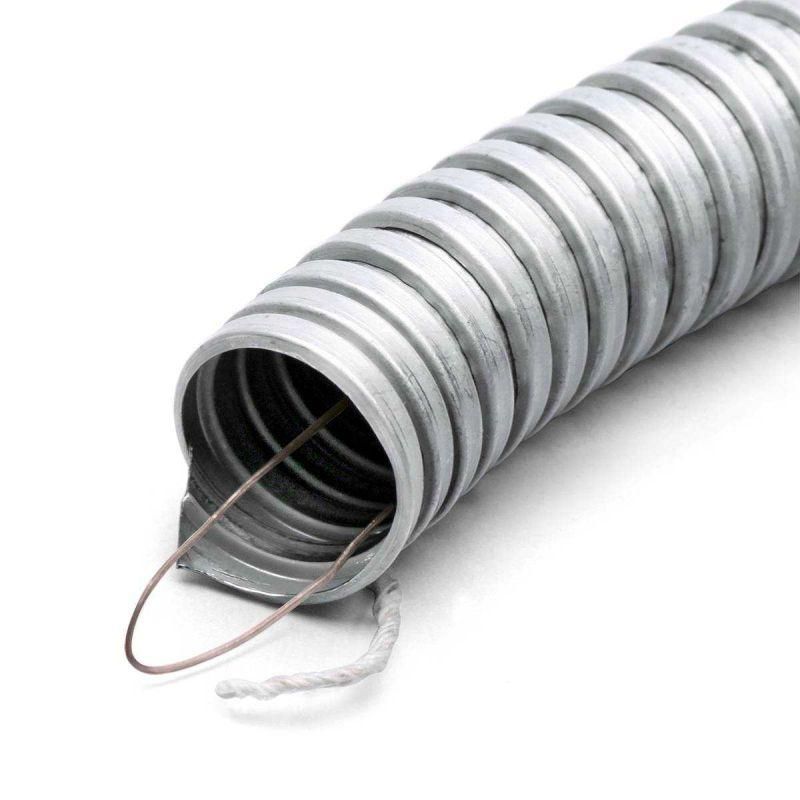

Металлорукав РЗ-ЦХ 15 с протяжкой от Fortisflex и КВТ - это гибкий металлический рукав с оцинкованной стальной оплеткой и встроенной протяжкой, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки. Подходит как для внутренних, так и для наружных installations.

Назначение и область применения

Металлорукав РЗ-ЦХ 15 с протяжкой используется для защиты электрических кабелей и проводов от механических повреждений, ударов, перегибов и воздействия окружающей среды. Применяется в системах скрытой и открытой проводки - например, в цехах, на станках, в распределительных щитах, на транспорте и в автоматизированных линиях. Благодаря наличию протяжки упрощает прокладку кабелей через труднодоступные участки.

Технические характеристики

• Материал: стальная оцинкованная лента - устойчива к коррозии и долговечна в агрессивных средах;
• Наружный диаметр: 17,1 мм - подходит для кабелей с внешним диаметром до 12–13 мм;
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, но не предохраняет от воды и влаги;
• Температурный диапазон: от –40 C до +120 C - работает в холодных помещениях и рядом с нагревательными элементами;
• Разрывное усилие: 450 Н - выдерживает значительную нагрузку при затяжке и растяжении;
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус изгиба при постоянном положении;
• Уплотнение: специальное хлопчатобумажное волокно - снижает трение при протяжке кабеля, не требует замены;
• Обшивка: отсутствует - металлорукав не имеет пластиковой или текстильной внешней оболочки;
• Цвет: металлик - визуально отличается от неметаллических аналогов, легко идентифицируется на объекте;
• Электрические характеристики: проводящий - может использоваться как заземляющий проводник при правильном соединении с контуром заземления;
• IK07: устойчив к удару энергии 1 Дж - соответствует защите от случайных ударов инструментом или деталями оборудования.

Совместимость и монтаж

Металлорукав РЗ-ЦХ 15 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для надежного соединения используйте компрессионные муфты с герметичной прокладкой. Протяжка позволяет вводить кабель вручную без дополнительных инструментов - достаточно закрепить один конец и потянуть за нить. Учитывайте посадочный диаметр: при использовании с фитингами проверьте соответствие внутреннего диаметра рукава и входного отверстия.

Безопасность и стандарты

Металлорукав РЗ-ЦХ 15 с протяжкой соответствует требованиям по механической прочности (IK07) и температурной стойкости. Электрическая проводимость позволяет использовать его в качестве защитного проводника при условии надежного электрического контакта с заземляющим контуром. Не предназначен для работы в условиях постоянного контакта с водой - IP40 не обеспечивает защиту от брызг и влаги.

Преимущества

• Гибкость - позволяет выполнять сложные маршруты прокладки с углом поворота до 180° без деформации;
• Протяжка встроенная - экономит время при монтаже, исключает необходимость втягивания кабеля с помощью шнура;
• Оцинкованная сталь - устойчива к ржавчине даже в сырых помещениях;
• Химическая стойкость - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами;
• UV-стойкость - не теряет прочность при длительном воздействии солнечного света;
• Легко монтируется - не требует сварки, клея или специальных инструментов.

Ограничения применения

• Не применяется в местах с постоянным контактом с водой, паром или высокой влажностью - степень защиты IP40 не предусматривает защиту от жидкостей;
• Не рекомендован для прокладки в земле или под бетоном - отсутствует водо- и пылезащитная оболочка;
• Имеет ограниченный срок службы при частых динамических изгибах - статический радиус изгиба 48 мм не является допустимым для многократного сгибания;
• Не следует применять в средах с концентрированными кислотами, щелочами или растворителями - возможна химическая коррозия материала.

Примеры использования

• Прокладка силового кабеля от станка к распределительному щиту в цеху с риском попадания стружки и капель масла;
• Защита сигнальных проводов в системах автоматизации на конвейере;
• Монтаж кабелей управления в оборудовании с частыми перемещениями частей (например, в роботах-манипуляторах);
• Открытая проводка в административных зданиях, где требуется видимая защита от механических повреждений;
• Подключение датчиков в условиях повышенной запыленности и вибраций.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше на 1–2 мм, чем наружный диаметр кабеля - это предотвратит перегрев и повреждение изоляции;
• Не перегибайте рукав более чем на 180° - это может вызвать деформацию спирали и потерю гибкости;
• При необходимости заземления обязательно выполните надежный электрический контакт между металлорукавом и заземляющим проводом через фитинг;
• При работе в условиях низких температур (ниже –30 C) избегайте резких движений - материал становится менее эластичным;
• Для продления срока службы регулярно осматривайте поверхность на предмет повреждений оцинковки - при наличии ржавчины замените участок.
