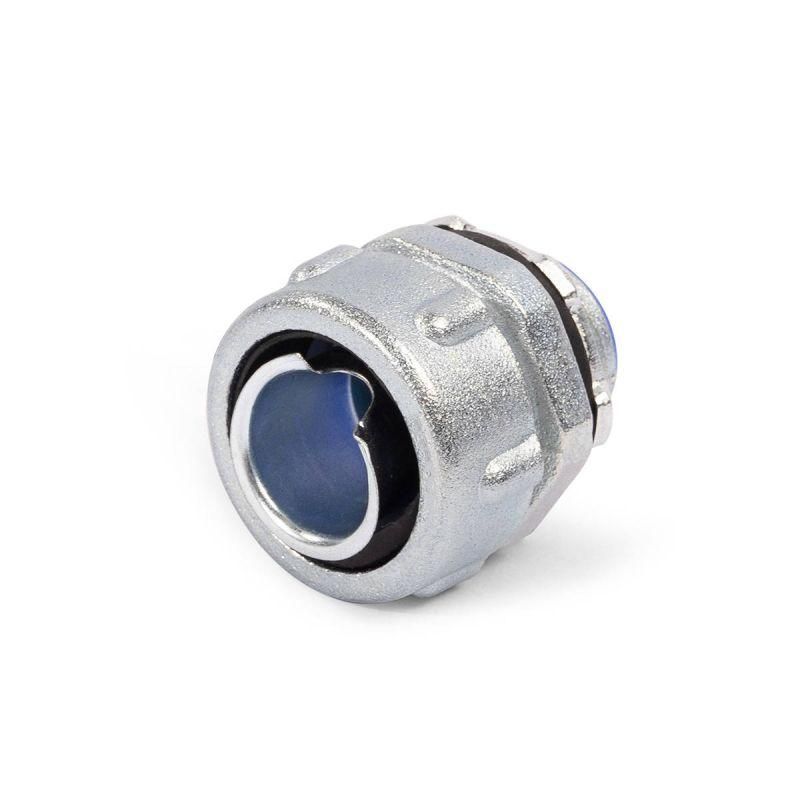

Муфта вводная РКн 15 для металлорукава с резьбой G (Fortisflex) - 87891 КВТ

Муфта вводная РКн 15 для металлорукава с резьбой G от Fortisflex и КВТ обеспечивает герметичный ввод металлорукава в электрооборудование, сохраняя степень защиты IP54 даже при перепадах температур от -60 до +120 C.

Назначение и область применения

Муфта вводная РКн 15 для металлорукава с резьбой G используется для прохода металлорукава через стенки шкафов, щитов и другого электрооборудования. Она фиксирует рукав, предотвращает его выскальзывание и защищает внутреннюю проводку от попадания пыли и брызг воды. Подходит для установки в промышленных условиях: на станках, конвейерах, системах автоматизации, распределительных щитах.

Технические характеристики

• Номинальный диаметр: 15 мм - соответствует внешнему диаметру металлорукава Р3-ЦПнг LS, МРПИнг и аналогов
• Тип резьбы: трубная (газовая) G - совместима с стандартными газовыми ключами
• Длина резьбы: 11,9 мм - достаточна для надёжного крепления в тонкостенных панелях
• Материал корпуса: цинк, литьё под давлением - устойчив к механическим нагрузкам, не требует покрытия
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Температурный диапазон: -60…+120 C - работает в холодных складах и нагреваемых помещениях
• Форма: прямолинейная - не изменяет направление прокладки рукава
• Габариты: 33,9×22×0 мм - компактный размер для плотной компоновки

Совместимость и монтаж

Муфта вводная РКн 15 для металлорукава с резьбой G совместима с следующими типами металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг(INOX), МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой, Р3-ЦПнг LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц.

Установка выполняется в подготовленное отверстие в корпусе. Резьбовой сальник заворачивается в корпус муфты, после чего накидная гайка затягивается газовым ключом. Для герметичности не требуется применение уплотнителей - конструкция рассчитана на плотную посадку без дополнительных материалов.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254. Устройство не содержит свинца и других запрещённых веществ, что позволяет использовать его в соответствии с нормами RoHS. Температурный диапазон гарантирует безопасную работу в экстремальных условиях без деформации материала.

Преимущества

• Литьё под давлением из цинка обеспечивает прочность и точность формы без необходимости последующей обработки
• Накидная гайка адаптирована под газовый ключ - удобно затягивать без специального инструмента
• Отсутствие покрытия снижает риск отслоения и повышает долговечность в агрессивных средах
• Высокий температурный диапазон делает её пригодной для работы вне помещений и в холодильных камерах

Ограничения применения

• Не предназначена для ввода гибких кабелей напрямую - только для металлорукава
• Не обеспечивает герметизацию при постоянном погружении в воду - IP54 не является водонепроницаемостью
• Не рекомендуется для использования с рукавами диаметром более 15 мм - возможен зазор и потеря защиты
• Цинковый сплав менее устойчив к хлорированным и кислотным средам - не применяйте в химических производствах без дополнительной защиты

Примеры использования

• Подключение металлорукава к распределительному щиту на производстве
• Ввод сигнальных кабелей в корпус управления станком с ЧПУ
• Прокладка проводки в холодильных модулях с температурой ниже -40 C
• Монтаж в шкафах на открытых площадках, где есть риск попадания дождевых брызг

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно входить в муфту без усилия
• Затягивайте накидную гайку равномерно, чтобы не перекосить резьбу; используйте газовый ключ, а не плоскогубцы
• Если отверстие в панели больше 22 мм, используйте переходную втулку - иначе муфта будет болтаться
• Для длительной эксплуатации в сырых местах периодически осматривайте место соединения на предмет коррозии - хотя цинк самозащитный, в высокой влажности срок службы может сократиться
• Артикул 87891 - единственный номер для заказа этой модели от Fortisflex и КВТ; другие муфты с похожим названием могут отличаться по резьбе или материалу
