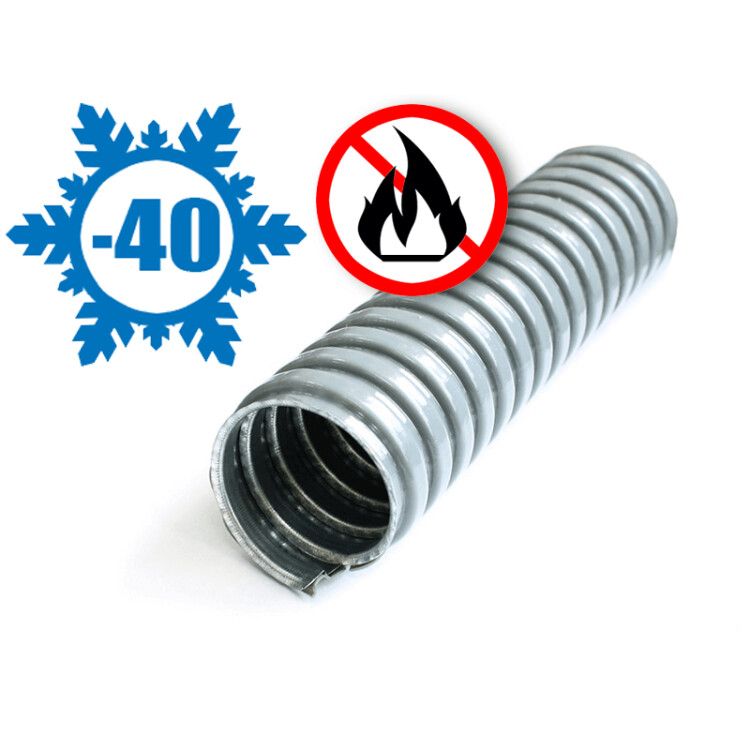

Металлорукав в ПВХ-изоляции Р3-ЦПнг15 (50м/уп) серый | zeta44502 ЗЭТАРУС (Завод электротехнической арматуры)

Металлорукав в ПВХ-изоляции Р3-ЦПнг 15 серый (50 м/уп) от ЗЭТАРУС предназначен для защиты электрических проводов и кабелей в сложных условиях - особенно там, где требуется гибкая, герметичная и огнеустойчивая оболочка. Этот металлорукав сочетает прочность стальной спирали с надежной ПВХ-оболочкой, что делает его подходящим решением для прокладки в помещениях с повышенной влажностью, агрессивной средой или риском механических повреждений.

Назначение и область применения

Металлорукав в ПВХ-изоляции Р3-ЦПнг 15 серый (50 м/уп) используется для создания криволинейных и труднодоступных участков электропроводки. Подходит для прокладки кабелей в местах, где необходима защита от влаги, пыли, химических веществ и механических нагрузок. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в системах автоматизации, в зонах с высокой запылённостью или влажностью. Также допускается использование во взрывоопасных зонах класса 1 и 2, поскольку материал не поддерживает горение.

Технические характеристики

• Наружный диаметр: 18,7 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 12–14 мм в диаметре
• Материал основы: оцинкованная сталь - устойчива к коррозии
• Изоляция: поливинилхлорид (ПВХ) - не поддерживающая горение, серого цвета
• Степень защиты IP65: полностью защищён от пыли и струй воды из любого направления
• Температурный диапазон: от –40 C до +90 C - работает в холодных и жарких условиях
• Разрывное усилие: 500 Н - выдерживает значительную механическую нагрузку
• Статический радиус изгиба: 60 мм - минимальный радиус, при котором можно безопасно изгибать рукав без повреждения
• Длина бухты: 50 метров - удобна для крупных проектов
• Уплотнение: отсутствует - требует установки фитингов или соединителей для герметизации концов

Совместимость и монтаж

Металлорукав в ПВХ-изоляции Р3-ЦПнг 15 серый (50 м/уп) совместим с любыми стандартными металлическими и пластиковыми фитингами, которые рассчитаны на диаметр 15 мм. Для герметизации концов необходимо использовать комплекты с уплотнительными кольцами - сам рукав уплотнения не имеет. При монтаже соблюдайте минимальный радиус изгиба 60 мм - превышение этого значения может вызвать деформацию спирали и снижение степени защиты. Крепление осуществляется с помощью хомутов или крепёжных планок, исключающих перегибы и перетяжки. Не рекомендуется применять силовые методы растяжения - это снижает срок службы.

Безопасность и стандарты

Металлорукав соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61386-2-1. ПВХ-изоляция не поддерживает горение (индекс ЦПнг), что важно для помещений с повышенными требованиями к пожарной безопасности. Защита IP65 гарантирует работу в условиях постоянного контакта с водой и пылью. Электрическая изоляция обеспечивается благодаря плотному слою ПВХ - предотвращается контакт человека с токоведущими частями даже при повреждении внешней оболочки кабеля внутри.

Преимущества

• Высокая механическая прочность за счёт оцинкованной стальной спирали
• Защита от влаги, пыли и агрессивных сред благодаря ПВХ-оболочке
• Не поддерживает горение - безопасен для закрытых и взрывоопасных зон
• Гибкость позволяет прокладывать трассы с множеством поворотов без дополнительных соединений
• Длительный срок службы при температурах от –40 C до +90 C
• Серый цвет обеспечивает хорошую видимость и соответствие промышленным стандартам окраски

Ограничения применения

• Не предназначен для прямого подземного монтажа - отсутствует защита от давления грунта и коррозии снизу
• Не следует использовать в условиях постоянного погружения в воду - IP65 не обеспечивает длительную герметичность при полном погружении
• Требуется обязательная герметизация концов; без фитингов возможен доступ влаги и пыли внутрь
• Не рекомендован для частого динамического изгиба - например, в движущихся механизмах, где радиус изгиба постоянно меняется
• ПВХ-оболочка теряет эластичность ниже –40 C - возможны трещины при ударных нагрузках

Примеры использования

• Прокладка кабелей управления между станками на сборочных линиях
• Защита проводов в пищевых цехах с регулярной мойкой оборудования
• Монтаж сигнализационных и датчиковых линий в логистических комплексах
• Обводка трубопроводов и технологических элементов в производственных залах
• Подключение электрооборудования в сырых помещениях: насосных станциях, тепловых пунктах

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 14,7 мм, поэтому не используйте кабели с наружным диаметром более 12–14 мм
• Для длинных трасс с несколькими изгибами разрезайте рукав на участки по 5–10 м - так проще работать и сохранить целостность изоляции
• Используйте специальные переходники с уплотнением (например, ZETARUS F-15-G) для герметизации входов в распределительные щиты
• При работе в условиях низких температур (ниже –20 C) нагрейте рукав перед изгибом - это предотвратит растрескивание ПВХ
• Храните бухты в сухом месте, избегая прямого солнечного света - УФ-лучи со временем снижают эластичность ПВХ
• Металлорукав в ПВХ-изоляции Р3-ЦПнг 15 серый (50 м/уп) от ЗЭТАРУС легко режется обычными ножницами по металлу - после реза удалите острые кромки, чтобы не повредить кабель
