Металлорукав в ПВХ оболочке Р3-ЦПнг 18мм (50м) с протяжкой серый | CMP21-018-K41-050 IEK

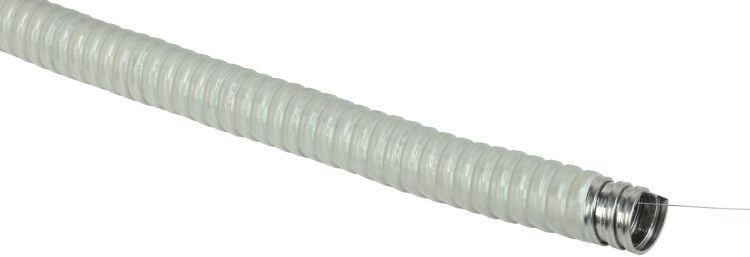

Металлорукав Р3-ЦПнг-18 d18мм с протяжкой серый (50м) от бренда IEK - гибкая защищённая оболочка из оцинкованной стали с ПВХ-изоляцией, предназначенная для безопасной прокладки кабелей и проводов в сложных условиях. Артикул cmp21-018-k41-050 обеспечивает надёжную защиту от механических повреждений, влаги и пыли, а наличие протяжки упрощает монтаж.

Назначение и область применения

Металлорукав Р3-ЦПнг-18 d18мм с протяжкой серый (50м) используется для защиты кабелей, проводов и гибких шлангов от внешних воздействий: ударов, перегибов, химических сред, влаги и пыли. Применяется там, где требуется повышенная пожаробезопасность и долговечность - например, в местах с высокой проходимостью, в каналах, тоннелях или рядом с оборудованием, выделяющим тепло.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчив к коррозии, сохраняет прочность при температурных колебаниях;
• Диаметр: 18 мм - подходит для кабелей до 10–12 мм в диаметре (с учётом запаса на изгиб);
• Длина: 50 метров - одна катушка для крупных трасс без стыков;
• Изоляция: ПВХ-пластикат - не поддерживает горение, снижает риск возгорания при аварии;
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды с любого направления;
• Температурный диапазон: от –50 C до +50 C - работает в холодных регионах и жарких помещениях;
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Цвет: серый - соответствует стандартному цветовому решению для промышленной автоматизации;
• Норматив: ГОСТ Р 53313-2009 - соответствие требованиям безопасности для электроустановок.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-18 d18мм с протяжкой серый (50м) оснащён внутренней протяжкой - стальной трос, который позволяет легко затянуть кабель через всю длину рукава без дополнительных инструментов. Для установки достаточно закрепить концы на фитингах или соединительных коробках. Учитывайте посадочный диаметр 18 мм - он совместим с большинством стандартных зажимов и муфт IEK. Отсутствие уплотнения требует дополнительной герметизации на входах/выходах, если есть требования к уровню IP67 или выше.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-18 d18мм с протяжкой серый (50м) выполнен из материала, не распространяющего горение, что соответствует нормам пожарной безопасности для помещений с повышенным риском. Соответствует ГОСТ Р 53313-2009 - стандарту для кабельных систем в зонах с возможностью возникновения пожара. Сертифицирован для использования внутри и снаружи зданий, в том числе в местах с доступом людей.

Преимущества

• Протяжка ускоряет прокладку кабеля - экономит время при монтаже;
• Оцинкованная сталь увеличивает срок службы в агрессивных средах;
• ПВХ-изоляция не выделяет токсичных веществ при нагреве и не поддерживает пламя;
• Высокая степень защиты IP65 делает его подходящим для открытых участков и сырых помещений;
• Длинная катушка (50 м) минимизирует количество стыков и соединений.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 недостаточно для подводных или частых мытьём объектов;
• Отсутствие уплотнения на концах требует самостоятельной герметизации при необходимости IP67+
;
• Не рекомендуется для прокладки в местах с постоянными вибрациями выше 10 Гц - возможна усталость металла;
• При температурах ниже –50 C материал ПВХ становится хрупким - не применять в экстремально холодных условиях без тестирования;
• Не является электрически изолирующей конструкцией - не заменяет двойную изоляцию кабеля.

Примеры использования

• Прокладка силовых кабелей в системах вентиляции и кондиционирования;
• Защита кабелей управления на конвейерах и подъёмниках в логистических центрах;
• Монтаж сигнальных линий в нефтегазовых насосных станциях;
• Прокладка кабелей в тоннелях метро или дорожных переходах;
• Фиксация гибких шлангов в производственных линиях с частыми перемещениями оборудования.

Практические советы

• Перед монтажом всегда проверяйте рукав на наличие порезов, сплющенных участков или повреждений протяжки - даже малые дефекты могут привести к отказу при нагрузке;
• При использовании в сыром месте - обязательно используйте герметичные вводы (например, силиконовые или резиновые втулки) на обоих концах;
• Не перегибайте рукав радиусом менее 100 мм - это может повредить внутреннюю структуру и нарушить целостность протяжки;
• Для длинных трасс (>30 м) рекомендуется распределить усилие при затяжке кабеля - используйте смазку на основе силикона;
• Артикул cmp21-018-k41-050 совместим с фитингами серии ELASTA от IEK - выбирайте комплектующие того же производителя для гарантированной совместимости.
