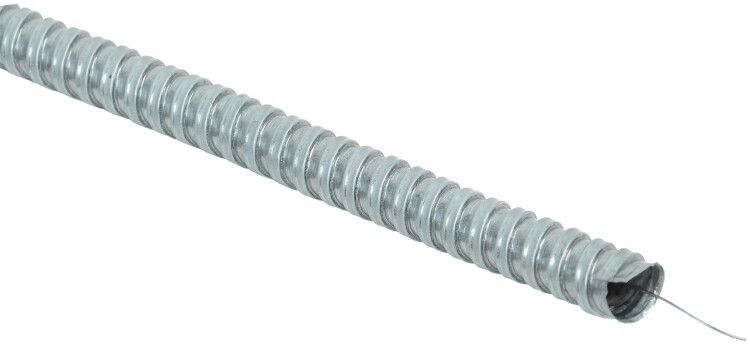

Металлорукав Р3-ЦХ-18 d18мм с протяжкой ELASTA (уп.50м) IEK CMP18-018-K00-050

Металлорукав Р3-ЦХ-18 d18мм с протяжкой (50м) от IEK предназначен для защиты кабелей и проводов от механических повреждений в промышленной среде. Благодаря оцинкованной стали и наличию протяжки, этот металлорукав упрощает прокладку и обеспечивает долгий срок службы - до 10 лет.

Назначение и область применения

Металлорукав Р3-ЦХ-18 d18мм с протяжкой (50м) защищает электрические кабели и провода от ударов, перегибов, истирания и воздействия внешних факторов. Применяется в условиях, где требуется повышенная прочность, например: на заводах, в цехах, на конвейерах, возле станков, в распределительных щитах и на объектах с высокой проходимостью. Также допускается использование для транспортировки крупнодисперсных сыпучих материалов - например, зерна, гранул или шлака - в специализированных системах.

Технические характеристики

• Материал: оцинкованная сталь - устойчив к коррозии, не требует дополнительного покрытия;
• Номинальный диаметр: 18 мм - внутренний просвет позволяет пропускать кабели до 16–17 мм в диаметре;
• Длина бухты: 50 метров - оптимально для длинных трасс без стыков;
• Степень защиты IP40: защита от твердых частиц размером более 1 мм, но не от воды - не подходит для влажных или открытых площадок;
• Температурный диапазон: от –60 C до +50 C - работает в холодных регионах и нагреваемых зонах;
• Гибкость: материал легко изгибается, что упрощает прокладку вокруг препятствий;
• Обшивка: отсутствует - рукав не имеет внешней текстильной или пластиковой оболочки;
• Срок службы: 10 лет при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ 3282-74 - соответствует требованиям к стальным трубам и гибким рукавам.

Совместимость и монтаж

Металлорукав Р3-ЦХ-18 d18мм с протяжкой (50м) оснащен внутренней протяжкой - стальной трос, который позволяет легко затянуть кабель через весь рукав без необходимости использовать дополнительные инструменты. Для монтажа достаточно закрепить концы рукава фитингами или муфтами, совместимыми с диаметром 18 мм. Подходящие комплектующие: переходники, соединители и клеммные колпачки с внутренним диаметром 18 мм. Не используйте рукав с жесткими изгибами менее 90 мм радиуса - это снижает срок службы.

Безопасность и стандарты

Металлорукав Р3-ЦХ-18 d18мм с протяжкой (50м) изготовлен в соответствии с ГОСТ 3282-74 и имеет климатическое исполнение УХЛ3 - рассчитан на работу в умеренных и холодных климатических зонах с возможностью перепадов температуры и влажности. Однако он не герметичен - не защищает от влаги, пара или химически активных жидкостей. Электрическая изоляция не предусмотрена - рукав не заменяет изолирующий слой кабеля.

Преимущества

• Оцинкованная сталь обеспечивает длительную устойчивость к ржавчине даже в помещениях с повышенной влажностью;
• Наличие протяжки значительно ускоряет прокладку кабелей - не нужна помощь второго человека или специальные устройства;
• Высокая механическая прочность - выдерживает давление, нагрузки и случайные удары;
• Удобная бухта по 50 м - минимизирует количество стыков и потерь при монтаже;
• Подходит для многократного изгиба без потери формы - идеален для сложных маршрутов.

Ограничения применения

• Не применяйте в местах с постоянным контактом с водой, маслом, кислотами или щелочами - отсутствует герметизация и химическая стойкость;
• IP40 не защищает от брызг и влаги - не подходит для улиц, душевых, подвалов с протечками;
• Не используйте для силовых кабелей выше 1000 В без дополнительной изоляции - сам рукав не является электроизолятором;
• Запрещено применять при температурах ниже –60 C или выше +50 C - риск хрупкости материала или деформации.

Примеры использования

• Защита кабелей управления на автоматизированном участке конвейера;
• Прокладка сигнальных проводов между пультами и датчиками на производстве;
• Фиксация кабелей вдоль рам сварочных аппаратов;
• Передача зерновых масс внутри элеваторов или сепараторов (при согласованной технологии);
• Монтаж в распределительных щитах для организации аккуратной трассировки проводов.

Практические советы

• При заказе учтите, что внутренний диаметр 18 мм - это максимальный размер для кабеля. Лучше выбирать кабель с наружным диаметром не более 16 мм для свободного движения;
• При резке рукава используйте ножницы по металлу - острые края могут повредить изоляцию кабеля; после резки удалите заусенцы;
• Для надежного крепления используйте хомуты или кронштейны с шагом не более 1,5 м;
• Если планируете прокладывать несколько кабелей - проверьте суммарный диаметр: он не должен превышать 70% от внутреннего объема рукава;
• Металлорукав Р3-ЦХ-18 d18мм с протяжкой (50м) от IEK хорошо сочетается с другими изделиями серии ELASTA - можно комбинировать с фитингами и соединителями одного бренда для единых решений.
