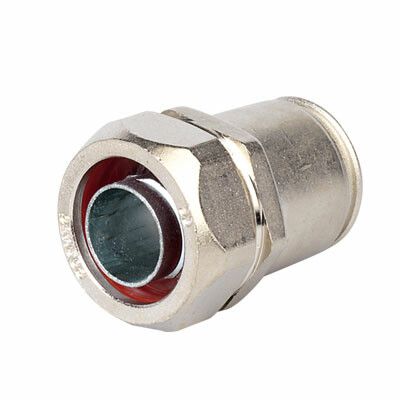

Муфта металлорукав DN 15-жесткая труба д.20мм, IP66/IP67, никелированная латунь | 6117-20N DKC ДКС

Муфта металлорукав DN 15, жесткая труба d 20 мм, IP66/IP67, никелированная латунь от DKC (ДКС), артикул 6117-20n - предназначена для герметичного соединения жесткой металлической трубы диаметром 20 мм с гибким металлорукавом DN 15 серии Cosmec. Обеспечивает защиту кабельных трасс от пыли, воды и механических повреждений в условиях повышенной агрессивности среды.

Назначение и область применения

Муфта 6117-20n применяется для перехода между жесткой стальной или медной трубой и гибким металлорукавом Cosmec. Используется там, где требуется сохранить целостность кабельной системы при наличии вибраций, перепадов температур или риска попадания влаги и пыли. Подходит для установки на промышленном оборудовании, в цехах, на объектах коммерческой недвижимости, в системах автоматизации и управления.

Технические характеристики

• Диаметр жесткой трубы: 20 мм
• Условный проход (DN): 15
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (защита от временного погружения в воду до 1 м)
• Материал корпуса: латунь с никелированным покрытием
• Форма: прямолинейная, без резьбы
• Цвет: серый

Совместимость и монтаж

Муфта 6117-20n не требует резьбового соединения - она фиксируется методом зажима. Устанавливается на жесткую трубу диаметром 20 мм и на металлорукав Cosmec с внутренним диаметром, соответствующим DN 15. Для плотного прилегания рекомендуется предварительно проверить точную посадочную совместимость: наружный диаметр трубы должен точно соответствовать 20 мм, а внутренний диаметр рукава - не превышать допустимые значения для DN 15. Никелированная поверхность снижает риск заедания при сборке.

Безопасность и стандарты

Муфта выполнена в соответствии с требованиями к электроустановкам в агрессивных средах. Степень защиты IP66/IP67 соответствует ГОСТ 14254 и IEC 60529. Материал - никелированная латунь - не выделяет токсичных веществ при нагреве и не поддерживает горение. Применима в помещениях с повышенной влажностью и в местах контакта с маслами, щелочами и слабыми кислотами.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - исключает проникновение пыли и воды даже при длительной эксплуатации
• Никелирование увеличивает срок службы в условиях коррозионной активности (солевые брызги, химические пары)
• Отсутствие резьбы ускоряет монтаж и снижает риск повреждения резьбы при многократной сборке/разборке
• Совместима с продукцией серии Cosmec - позволяет собирать единые, стандартизованные кабельные трассы

Ограничения применения

• Не предназначен для использования в качестве самостоятельного кабельного канала - только как соединительный элемент между трубой и рукавом
• Не рассчитана на давление выше атмосферного; не применяется в напорных системах
• Запрещено применять при температурах ниже -40 C и выше +85 C - возможна потеря эластичности уплотнителей
• Не подходит для соединения с пластиковыми или неметаллическими трубами

Примеры использования

• Переход от жесткой стальной трубы к гибкому металлорукаву на станке ЧПУ
• Подключение кабелей управления к датчикам на конвейере в пищевой промышленности
• Защита силовых кабелей в холодильных камерах с частыми мойками
• Прокладка сигнальных линий в лабораториях с использованием химически агрессивных жидкостей

Практические советы

• Перед установкой проверьте, что наружный диаметр жесткой трубы точно равен 20 мм - отклонение более +-0,3 мм может нарушить герметичность
• Не используйте инструменты с острыми краями при затяжке - можно повредить никелированное покрытие
• При работе в условиях постоянной вибрации дополнительно закрепите участок трассы рядом с муфтой, чтобы снизить нагрузку на соединение
• Для долговечности рекомендуется использовать эту муфту только с металлорукавами Cosmec - другие модели могут иметь отличные параметры посадки
