Металлорукав Р3-Ц 16 (100 м/уп.) | zeta42518 ЗЭТАРУС (Завод электротехнической арматуры)

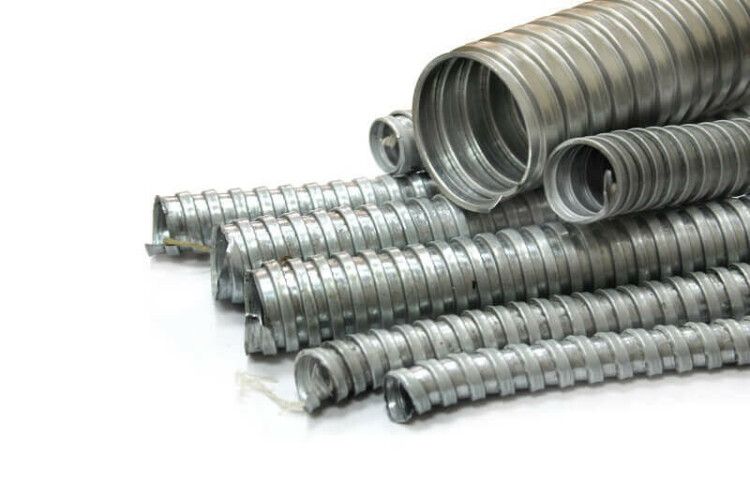

Металлорукав Р3-Ц 16 мм, длина 50 м, без протяжки - это гибкая металлическая защита для кабелей и проводов, изготовленная из оцинкованной стали. Бренд ЗЭТА Новосибирск выпускает этот продукт под артикулом zeta42518. Он подходит для прокладки в условиях высоких температур, вибраций и механических нагрузок, где важна долговечность и надёжность.

Назначение и область применения

Металлорукав Р3-Ц 16 мм используется для физической защиты кабелей и проводов от повреждений: перегибов, сплющивания, порезов, ударов и истирания. Подходит для прокладки внутри помещений и в закрытых каналах - например, в панелях управления, на станках, в системах автоматизации, в промышленных коробах и шахтах. Также применяется для защиты линий связи, слаботочных цепей и силовых кабелей. Защита от электромагнитных помех возможна только при подключении к контуру заземления.

Технические характеристики

• Наружный диаметр: 17,2 мм
• Внутренний диаметр: 14,7 мм - позволяет пропускать кабели до 14 мм в диаметре
• Длина бухты: 50 метров - удобно для крупных объектов и длинных трасс
• Материал: оцинкованная сталь - устойчивость к коррозии в сухих и умеренно влажных средах
• Степень защиты IP40 - предохраняет от твердых частиц больше 1 мм, но не от воды и пыли
• Температурный диапазон: от –40 C до +300 C - подходит для экстремальных условий
• Статический радиус изгиба: 48 мм - минимальный допустимый радиус при установке без деформации
• Разрывное усилие: 250 Н - способен выдерживать значительные осевые нагрузки
• Цвет: серый
• Тип: гибкий, без уплотнения - не герметичен, не рассчитан на влажные среды

Совместимость и монтаж

Металлорукав Р3-Ц 16 мм совместим со всеми типами кабелей, диаметр которых не превышает 14–15 мм. Для фиксации используются специальные хомутики, зажимы или муфты с резьбой. Монтаж выполняется без применения клея или сварки - рукав просто раскатывается с бухты и укладывается по маршруту. Установка требует соблюдения минимального радиуса изгиба 48 мм - иначе произойдет деформация спирали. Поскольку уплотнение отсутствует, для защиты от влаги необходимо использовать дополнительные элементы: термостойкие переходники, герметичные вводы или трубки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и термостойкости, характерным для промышленных решений. Отсутствие уплотнения и степень защиты IP40 указывают, что металлорукав Р3-Ц 16 мм не предназначен для открытой прокладки на улице или во влажных помещениях. Применение в местах с повышенной влажностью, брызгами или постоянным контактом с водой недопустимо.

Преимущества

• Высокая механическая прочность благодаря стальной спирали
• Широкий температурный диапазон - работает даже в печных камерах и холодильных установках
• Устойчивость к коррозии за счёт оцинкованного покрытия
• Гибкость позволяет легко обходить препятствия без дополнительных фитингов
• Поддерживает заземление - снижает уровень ЭМИ при правильном подключении

Ограничения применения

• Не предназначена для использования в условиях постоянного контакта с водой, маслом или агрессивными жидкостями
• IP40 не обеспечивает защиту от пыли и влаги - нельзя применять в открытом воздухе, на улице, в сырых цехах
• Отсутствие уплотнения требует обязательного использования дополнительных вводов для герметизации точек выхода кабеля
• Не рекомендуется для частых изгибов под малым радиусом - риск растрескивания покрытия и потери целостности
• Не подходит для прокладки в пищевой, фармацевтической и медицинской промышленности без дополнительной оболочки

Примеры использования

• Защита кабелей питания на станках ЧПУ
• Прокладка сигнальных линий в пультах управления заводского оборудования
• Обустройство проводки в тепловых камерах и сушильных установках
• Фиксация кабелей в шахтах лифтов и эскалаторов
• Скрытая прокладка в технологических коробах на заводах

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 1–2 мм больше суммарного диаметра всех кабелей
• При необходимости резки используйте ножницы по металлу - не пережимайте рукав, чтобы не нарушить спираль
• Все точки входа/выхода кабеля должны быть герметично закрыты через вводы с уплотнением - иначе попадёт пыль и влага
• Для заземления подсоедините конец металлорукава Р3-Ц 16 мм к шине заземления медным проводом сечением не менее 2,5 мм2
• Храните бухту в сухом месте - оцинкованное покрытие может окисляться при длительном контакте с влагой
